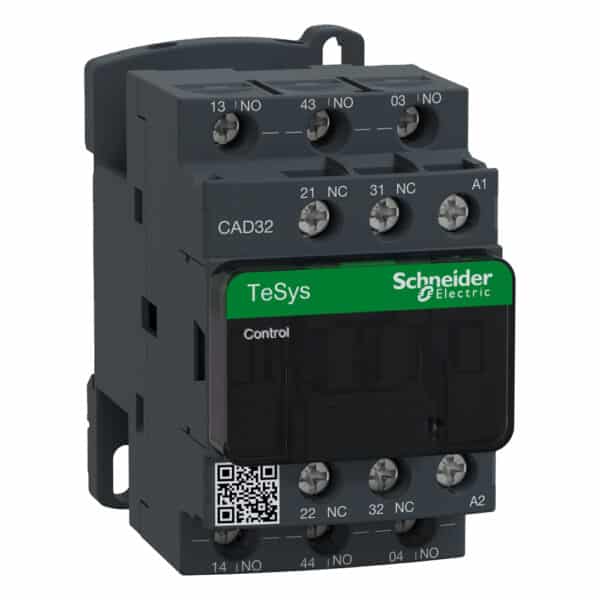

کنتاکتور فرمان 110VAC با کنتاکت 3NO+2NC اشنایدر CAD32F7
لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.
1,100,000تومان
ویدیو محصول
توضیحات محصول
ویژگی‌های فنی کنتاکتور اشنایدر کد CAD32F7
-
دسته‌بندی و کاربرد
کنتاکتور اشنایدر کد CAD32F7 دارای نام اختصاری CAD است که برای قطع و وصل در مدار فرمان مورد استفاده قرار می‌گیرد. این کنتاکتور در سیستم سه‌فاز به کار گرفته شده و در دسته بندی‌های AC-13, AC-14, AC-15 کارایی دارد. در واقع این کنتاکتورها به عنوان رله کنترل در مدار شناخته می‌شوند و برای وصل قدرت در مدار به کار نمی‌روند.
-
مشخصات ولتاژ و جریان
کنتاکتور CAD32F7 در سیستم برق متناوب در ولتاژ 110 ولت و با فرکانس 50 هرتز و 60 هرتز قابل بهره‌برداری می‌باشد. این کنتاکتور با ولتاژ کار نامی حداکثر تا 690 ولت متناوب و با فرکانس 25 تا 400 هرتز قابل استفاده است.
ولتاژ عایقی نامی نیز در این کنتاکتور بر اساس استانداردهای مختلف، در مقادیر متفاوتی تعریف شده است. برای مدار فرمان بر اساس استاندارد IEC 60947-5-1 ولتاژ عایقی 690 ولت و بر اساس گواهی‌نامه‌های CSA و UL ولتاژ عایقی برابر با 600 ولت است.
حداکثر ولتاژ ضربه‌ای وارد به این کنتاکتور بر اساس استاندارد IEC 60947 برابر 6 کیلو ولت تعریف شده است.
جریان حرارتی در کنتاکتور CAD32F7 برابر 10 آمپر می‌باشد که تابع شرایط دمایی حداکثر 60 درجه سانتی‌گراد است.
-
ترمینال‌ها، کنتاکت‌ها و اتصالات

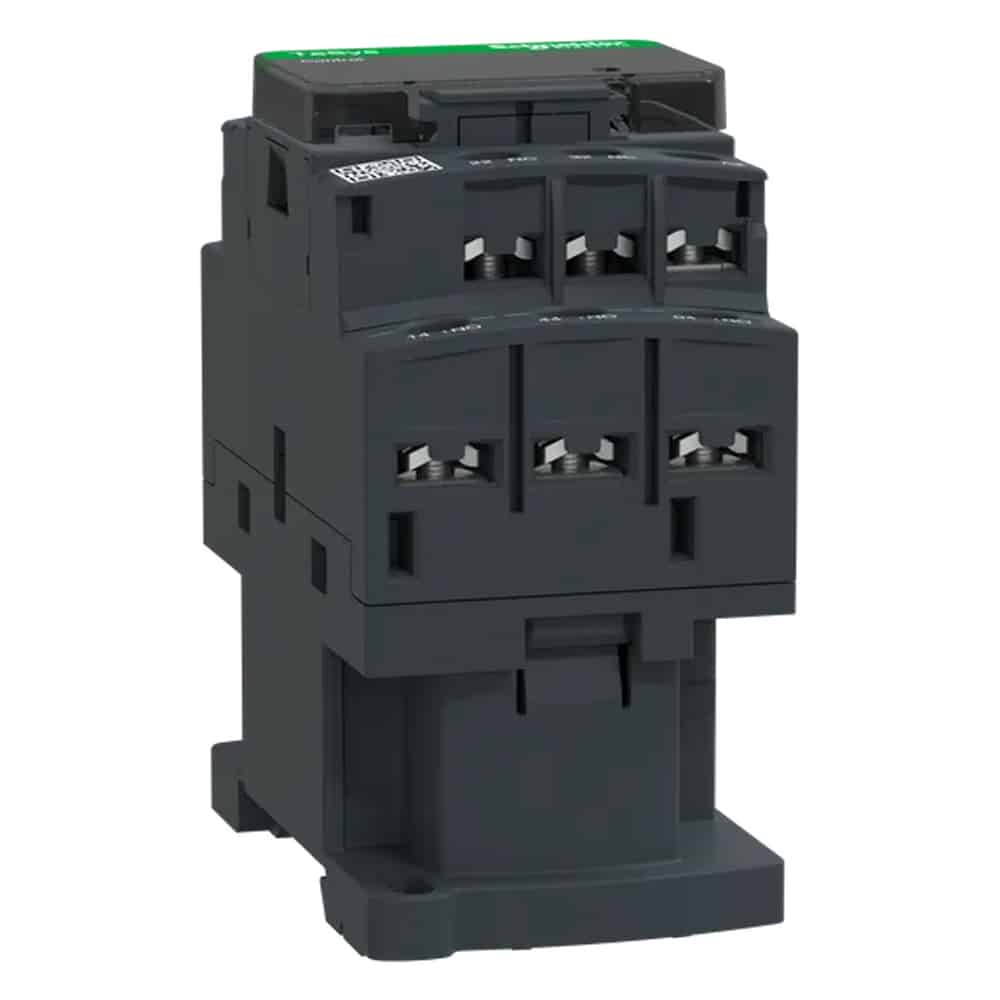

کنتاکتور CAD32F7 دارای 3 کنتاکت نرمال باز و 2 کنتاکت نرمال بسته برای کنترل مدار فرمان است. کنتاکت‌ها از طریق ترمینال‌های گیره پیچی دارای قابلیت اتصال به سیم‌ها هستند. نصب این کنتاکتور در تابلو بر روی ریل‌های تابلویی و صفحات تابلویی امکان‌پذیر می‌باشد.
-
مشخصات عایقی
مقاومت عایقی کنتاکتور CAD32F7 بالای 10 مگا اهم می‌باشد. علاوه بر این، مقاومت حرارتی نیز در مواقع آتش‌سوزی برای این کنتاکتور 850 درجه سانتی‌گراد تامین شده است.
-
سیکل عملکرد و طول عمر
مدت زمان عملکرد این کنتاکتور با توجه به نوع فرمان و تحریک بوبین آن تعیین شده است. به این صورت که 12 تا 22 میلی‌ثانیه برای تحریک بوبین و بستن کنتاکت نرمال باز، 4 تا 12 میلی‌ثانیه برای قطع انرژی بوبین و باز کردن کنتاکت نرمال باز، 4 تا 19 میلی‌ثانیه برای تحریک بوبین و باز کردن کنتاکت نرمال بسته و 6 تا 17 میلی‌ثانیه برای قطع انرژی بوبین و باز کردن کنتاکت نرمال بسته برای آن مشخص شده است.
نرخ بهره‌برداری حداکثری کنتاکتور CAD32F7 تا 180 سیکل در دقیقه است.
دوام مکانیکی نیز برای کنتاکتور CAD32F7 برابر 30 میلیون سیکل مشخص شده است.
-
مشخصات حفاظتی
دمای هوای محیطی مجاز برای کنتاکتور CAD32F7 از 40- درجه تا 80+ درجه سانتی‌گراد است.
کنتاکتور CAD32F7 دارای کاور محافظ است که در برابر انواع تنش‌های مکانیکی و شیمیایی و همچنین نفوذ ذرات به درون آن مقاوم است. از طرفی دارای عایق بندی مناسبی است که در برابر تماس‌های غیر مستقیم و برق‌گرفتگی محافظت می‌کند.
درجه حفاظت کنتاکتور CAD32F7 در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت برای وجه جلو در حد IP2X تامین شده است.
سوالات متداول
جزییات محصول
| نوع محصول |
رله کنترل |
|---|---|
| کاربرد |
مدار کنترل (مدار فرمان) |
| دسته بندی کاربردی |
AC-15 |
| کنتاکت‌ها |
3NO+2NC |
| ولتاژ عملیاتی نامی |
حداکثر 690 ولت AC در 25 تا 400 هرتز |
| نوع مدار کنترل |
AC در 60/50 هرتز |
| ولتاژ مدار کنترل |
110 ولت AC |
| ولتاژ ضربه |
6 کیلوولت مطابق با استاندارد IEC 60947 |
| جریان حرارتی در هوای آزاد عادی |
10 آمپر (در 60 درجه سانتی‌گراد) |
| جریان موثر |
140 آمپر AC مطابق با استاندارد IEC 60947-5-1 |
| جریان کوتاه مدت قابل تحمل نامی |
100 آمپر، 1 ثانیه |
| مقادیر نامی فیوز مرتبط |
10 آمپر، فیوز gG مطابق با استاندارد IEC 60947-5-1 |
| ولتاژ عایقی نامی |
600 ولت طبق گواهینامه UL |
| تکیه‌گاه نصب |
ریل |
| محدودیت ولتاژ مدار کنترل |
افت ولتاژ AC در 60/50 هرتز: 0.3 تا 0.6 ولتاژ کنترل (40- تا 70 درجه سانتی‌گراد) |
| طول سیکل عملیات |
12 تا 22 میلی‌ثانیه برای تحریک بوبین و بستن کنتاکت نرمال باز |
| دوام مکانیکی |
30 میلیون سیکل |
| نرخ بهره برداری حداکثری |
180 سیکل در دقیقه |
| توان هجومی |
70 ولت‌آمپر در 50 هرتز (20 درجه سانتی‌گراد) |
| توان نگهدارنده مصرفی |
8 ولت‌آمپر در 50 هرتز (20 درجه سانتی‌گراد) |
| حداقل ولتاژ سوئیچینگ |
17 ولت |
| حداقل جریان سوئیچینگ |
5 میلی‌آمپر |
| زمان عدم همپوشانی کنتاکت‌ها |
1.5 میلی‌ثانیه در قطع انرژی بدون همپوشانی بین کنتاکت باز و بسته |
| مقاومت عایقی |
بالای 10 مگااهم |
| استحکام مکانیکی |
ضربه در حالت باز (10 Gn for 11 ms) مطابق با استاندارد IEC 60068-2-27 |
| ارتفاع |
(77 میلی متر) |
| عرض |
(45 میلی متر) |
| عمق |
(84 میلی متر) |
| وزن خالص |
(0.58 کیلوگرم) |
| استانداردها |
EN/IEC 60947-5-1 |
| گواهینامه‌ها |
CB Scheme |
| درجه حفاظت IP |
IP2X برای وجه جلو مطابق با VDE 0106 |
| دمای محیط برای بهره برداری |
40- تا 60 درجه سانتی‌گراد |
| دمای محیط برای نگهداری یا انبار |
60- تا 80 درجه سانتی‌گراد |
| ارتفاع عملیاتی نسبت به سطح دریا |
0 تا 3000 متر |
