کلید حرارتی

کلیدهای حرارتی نوعی از تجهیزات حفاظتی هستند که با نام کلید حفاظت موتور نیز شناخته شده و برای حفاظت در برابر اضافه جریان ناشی از اتصال کوتاه و اضافه بار برای تجهیزات موتوری به کار گرفته می‌شوند .

مکانیزم عملکرد این کلیدها بر اساس سنجش جریان حرارتی و جریان مغناطیسی بوده و در صورت افزایش هر یک از این پارامترها جریان را قطع خواهد کرد. این کلیدها که به عنوان کلیدهای حرارتی – مغناطیسی شناخته می‌شوند ، برای قطع و وصل مدار قدرت به کار می‌روند . به عبارتی دیگر می‌توان گفت این کلید دارای دو ویژگی کلیدهای مینیاتوری و بی‌متال است . از این رو برای حفاظت در برابر جریان اتصال کوتاه و اضافه بار مناسب است .

کنتاکت کمکی کلید حرارتی

کنتاکت کمکی کلید حرارتی از لوازم جانبی کلیدهای حرارتی هستند که امکان اتصال آن را به سایر دستگاه‌های نمایشی یا سیگنالی فراهم می‌کنند .

• کاربردها و مکانیزم عملکرد

کاربرد این وسیله در اتصال به کلیدهای حرارتی برای مشخص کردن وضعیت کلید و نمایش آن از فاصله دور به واسطه سایر وسایل نمایشی و … است . با اتصال این وسیله به کلید حرارتی و تجهیزات نمایشی یا کامپیوتری ، تغییر حالت کلید حرارتی یعنی قطع و وصل آن از طریق سیگنال الکتریکی به تجهیزات نمایشی منتقل شده و به راحتی می‌توان از فاصله دور یا در مکان‌های غیر از اتاق تابلو برق وضعیت کلید حرارتی را مشاهده کرد . با قطع و وصل کلید حرارتی ، این کنتاکت نیز قطع و وصل شده و سیگنال را به تجهیزات دیگر منتقل می‌کند . این وسیله می‌تواند به تجهیزاتی مانند چراغ‌های سیگنال ، آژیرها ، آلارم‌های نمایشی و … و سایر تجهیزات اتوماسیون متصل شود .

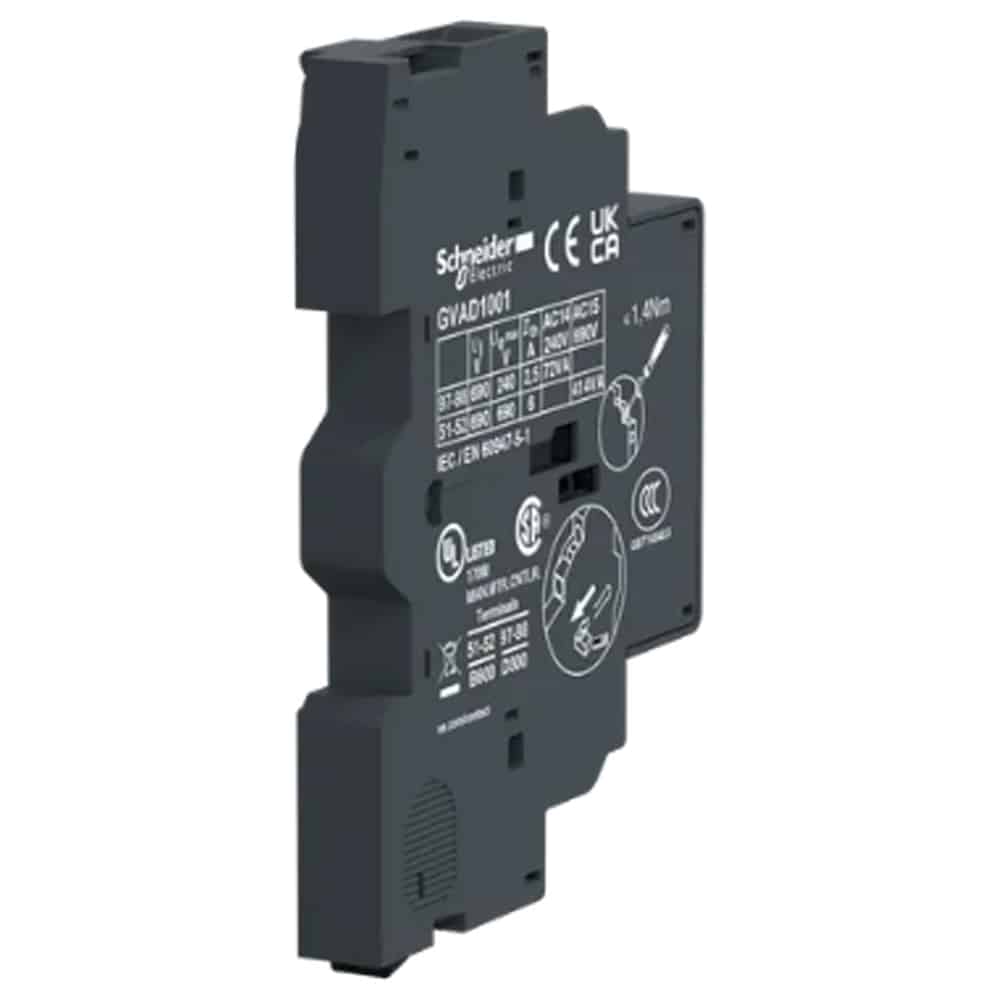

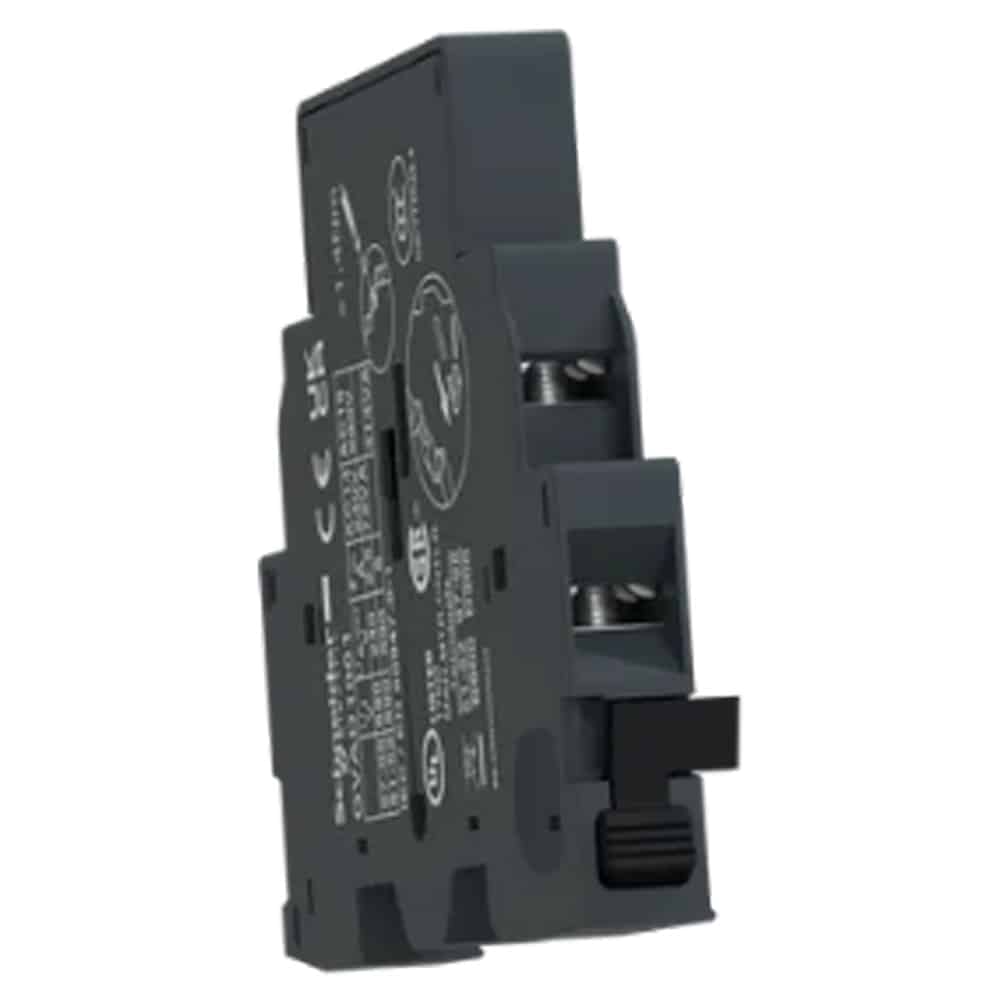

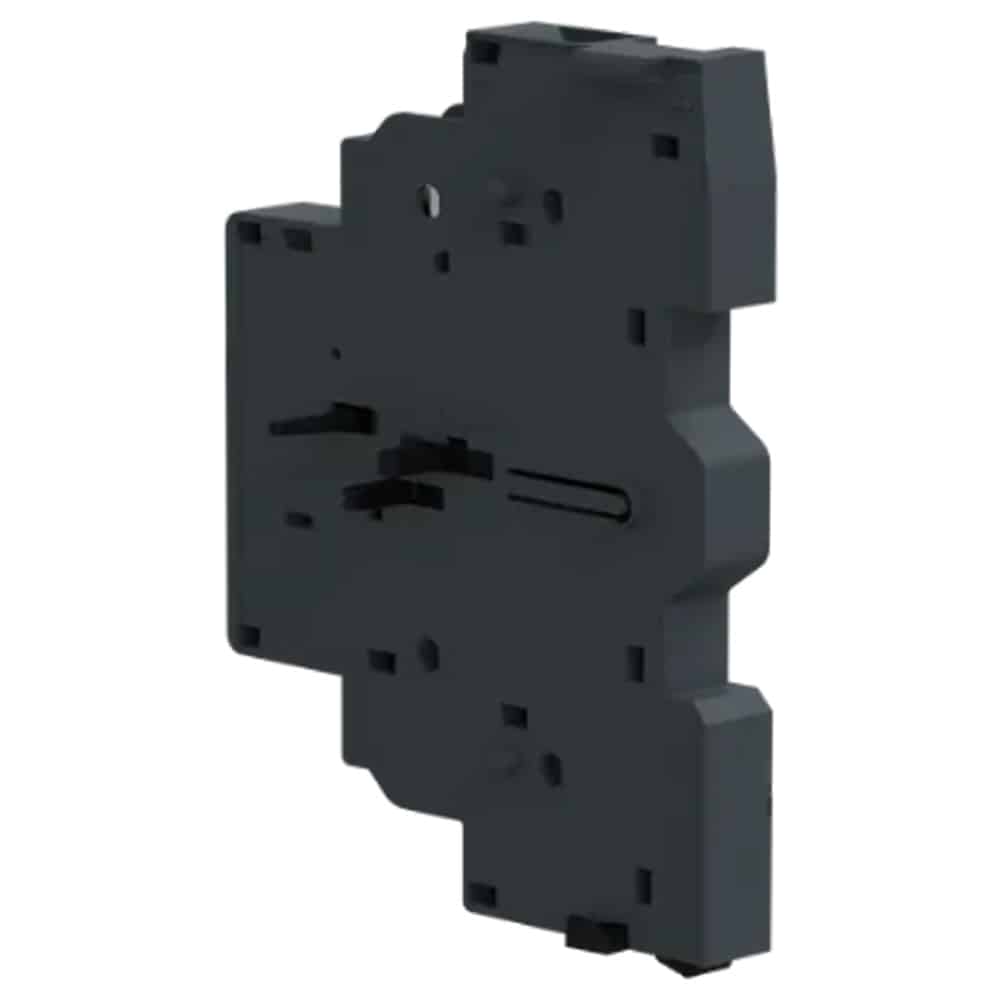

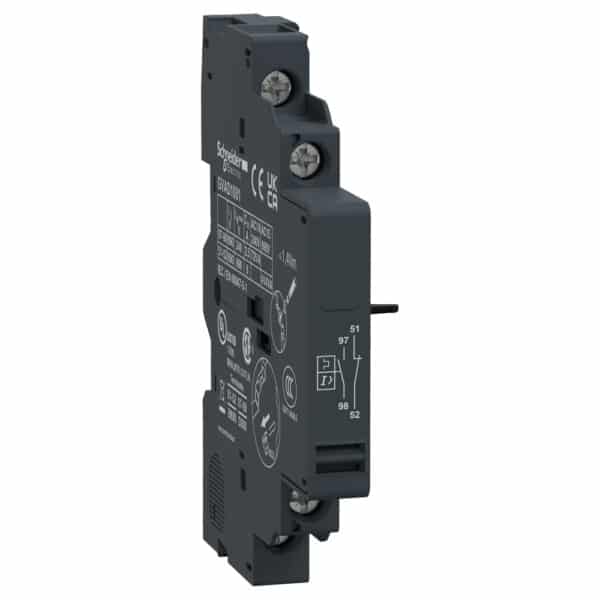

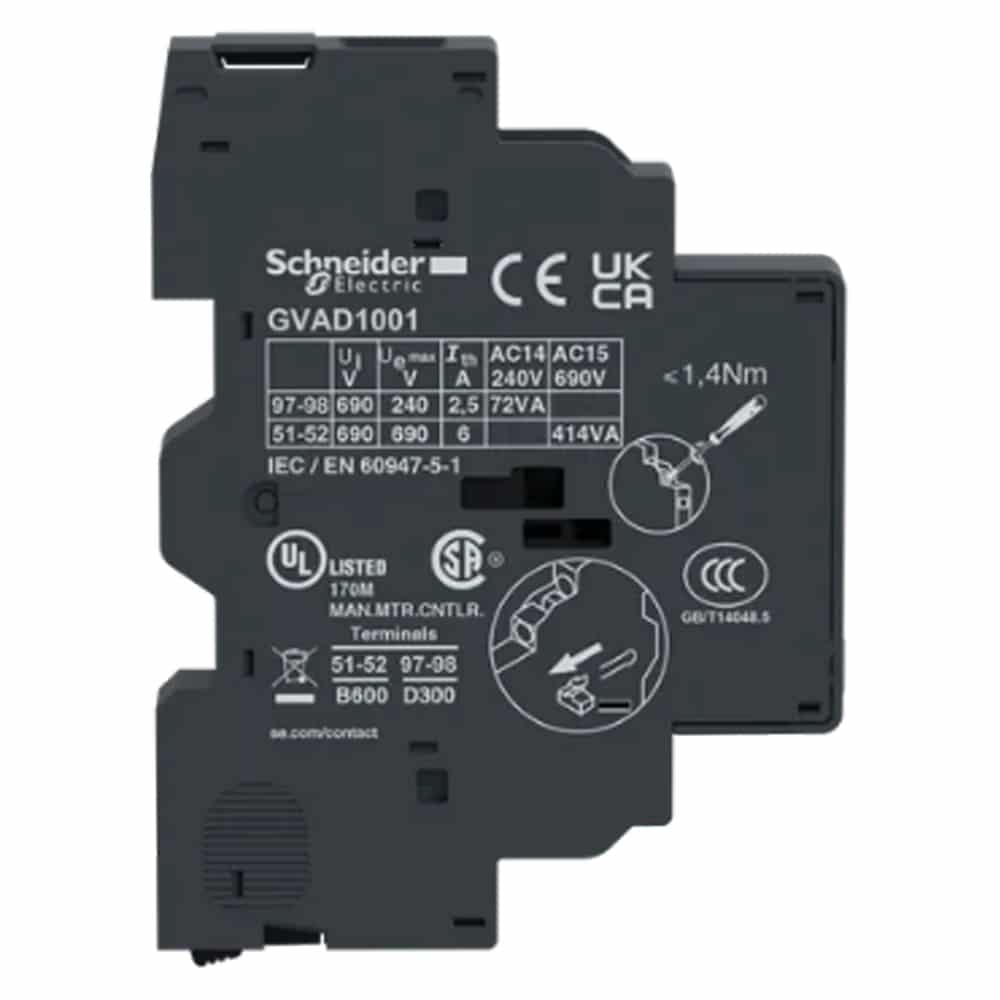

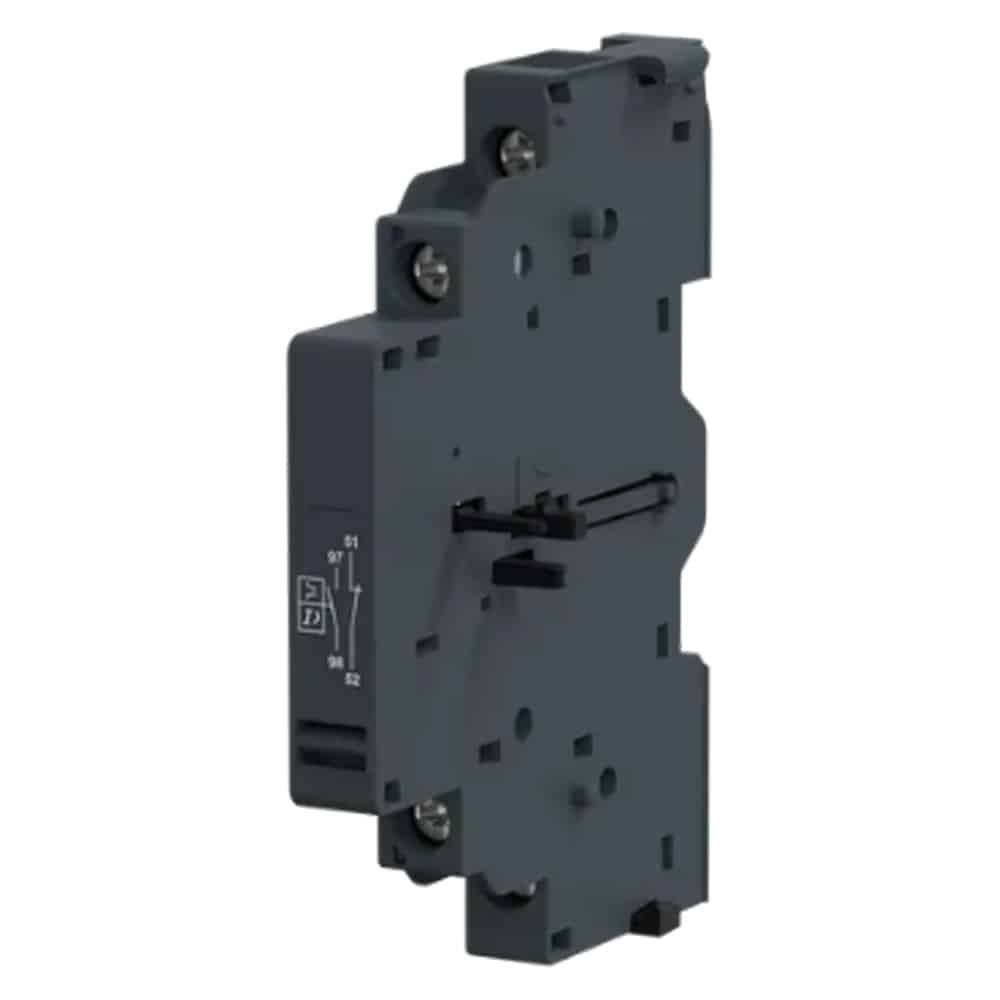

کنتاکت کلید حرارتی کد GVAD1001 که متشکل از دو کنتاکت نشان دهنده خطا و کنتاکت کمکی برای اتصال به سایر تجهیزات است ، از این دست لوازم جانبی است که برای اتصال به کلیدهای حرارتی سری GV2 و GV3 مورد استفاده قرار می‌گیرد .
کنتاکت‌های کد GVAD1001 به سمت کلید حرارتی نصب شده و در دو حالت باز و بسته قابل بهره‌برداری می‌باشد . این کنتاکت دارای یک کنتاکت باز که برای نمایش خطا به کار می‌رود و نیز یک کنتاکت بسته برای اتصال به سایر تجهیزات است .

این کنتاکت‌ها در رنج TeSys و TeSys Deca تولید شده و قابل بهره‌برداری هستند . این محصول با کلیدهای حرارتی سری GV2 و GV3 اعم از GV2ME ، GV2RT ، GV2L ، GV3P ، GV3L ، GV2LE و GV2P سازگار است .

• مقادیر ولتاژ

ولتاژ عایقی نامی این کنتاکت‌های کمکی بر اساس استانداردهای مختلف دارای مقادیر متفاوتی است . طبق استاندارد UL 508 و CSA این مقدار برابر 300 ولت و طبق استاندارد IEC 60947-1 این کمیت برابر با 690 ولت است .

ولتاژ نامی برای کنتاکت کمکی GVAD1001 در برق متناوب (AC) از 48 ولت تا 690 ولت و برای برق مستقیم (DC) از 24 تا 240 ولت می‌باشد . ولتاژ حداقل سوئیچینگ نیز برای این کنتاکت برابر 17 ولت می‌باشد .

• جریان

جریان حرارتی نیز برای این وسیله در هوای آزاد برای کنتاکت کمکی برابر 6 آمپر و برای کنتاکت سیگنال خطا برابر 2.5 آمپر است . علاوه بر این حداقل جریان سوئیچینگ این کنتاکت 5 میلی‌آمپر تعیین شده است .

• سیکل عملکرد

دوام مکانیکی برای کنتاکت کد GVAD1001 برابر 100 هزار سیکل عنوان شده است . به این معنی که تا 100 هزار بار قطع و وصل بدون آسیب‌دیدگی قابل استفاده هستند .

• توان عملیاتی

کنتاکت‌های اشنایدر کد GVAD1001 در توان‌های عملیاتی مختلف بر حسب ولتاژهای مختلف مورد استفاده قرار می‌گیرند . این مقادیر توان در واحد ولت‌آمپر از 36 تا 850 ولت‌آمپر در ولتاژ متناوب (AC) و در واحد وات از 9 تا 240 وات در ولتاژ مستقیم (DC) تعیین می‌شوند .
