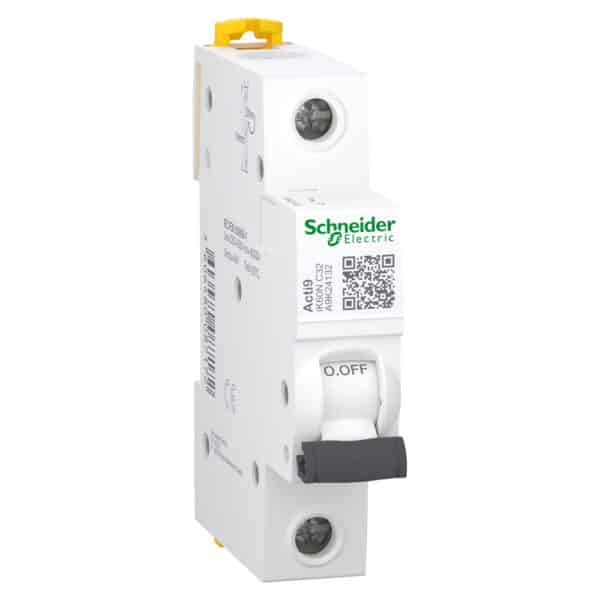

کلید مینیاتوری تک پل 32 آمپر تیپ C اشنایدر A9K24132

 ویژگی‌های فنی کلید مینیاتوری اشنایدر کد A9K24132

• اهداف و کاربرد

کلید مینیاتوری اشنایدر کد A9K24132 یک قطع‌کننده مینیاتوری تک‌پل است که برای حفاظت از مدار تک‌فاز مورد استفاده قرار می‌گیرد. این کلید مینیاتوری در صنعت با نام کوتاه IK60N شناخته می‌شود. از نظر رنج حفاظتی، این کلید در رنج Acti9 قرار دارد. حفاظت سری 9 همان آخرین سطح حفاظتی است که ایمنی بالایی را در تجهیزات حفاظتی برای ساختمان‌های مسکونی و سایر کاربری‌ها تامین می‌کند.

کاربرد این نوع کلید مینیاتوری در ولتاژهای پایین بوده و در مقابل جریان اتصال کوتاه و اضافه بار حفاظت لازم را انجام می‌دهد. در کاربری‌های خانگی، تجاری، اداری و صنعتی کوچک در سطح توزیع می‌توان از این کلید مینیاتوری بهره برد. این وسیله یک کلید مینیاتوری نوع C بوده و از نظر سرعت عملکرد، یک وسیله کندکار است. بنابراین برای به کار گیری در ساختمان‌های مسکونی تناسب بیشتری دارد.

• مشخصات شبکه

کلید مینیاتوری A9K24132 یکی از کارآمدترین تجهیزات حفاظتی است که توسط کمپانی اشنایدر طراحی و ساخته شده است. این تجهیز برای حفاظت اتصال کوتاه و اضافه بار در سیستم‌های متناوب (AC) کاربرد دارد.

• مکانیزم

کلید مینیاتوری اشنایدر A9K24132 از دسته بریکرهای حرارتی مغناطیسی می‌باشد. با توجه به این خاصیت برای استفاده در حفاظت اضافه بار و اتصال کوتاه مناسب است. به دلیل بالا بودن شدت جریان اتصال کوتاه و نیاز به قطع سریع‌تر مدار، از خاصیت مغناطیسی در این کلید بهره گرفته شده است. اضافه بار نیز به واسطه خاصیت حرارتی این وسیله قطع می‌شود.

• مشخصات ولتاژ

کلید مینیاتوری برند اشنایدر کد A9K24132 در سطح ولتاژ 230 ولت AC با فرکانس 50 و 60 هرتز مورد استفاده قرار می‌گیرد.

این وسیله با ولتاژ عایق نامی 440 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کلید مینیاتوری A9K24132 قابلیت تحمل ولتاژ ضربه نامی تا 4 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

• مشخصات جریان و قدرت قطع

کلید مینیاتوری اشنایدر کد A9K24132 در جریان نامی 32 آمپر و در شرایط دمایی 30 درجه سانتی‌گراد قابل بهره‌برداری است.

قدرت قطع اتصال کوتاه در کلیدهای مینیاتوری با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید مینیاتوری اشنایدر کد A9K24132 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر در سطح ولتاژ 230 ولت فشار ضعیف AC 6 کیلوآمپر است.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که در سطح ولتاژ 230 ولت AC برابر 6 کیلوآمپر می‌باشد که به عنوان قدرت قطع اصلی کلید قلمداد می‌شود.

• مشخصات حفاظتی، شرایط دمایی

کلید مینیاتوری اشنایدر کد A9K24132 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 85+ درجه سانتی‌گراد تعیین شده است.

• تعداد سیکل و طول عمر

کلید مینیاتوری اشنایدر کد A9K24132 از نظر الکتریکی قابل استفاده تا 10 هزار سیکل می‌باشد. به این معنی که تا 10 هزار بار قطع و وصل در شرایط نامی از نظر الکتریکی آسیبی به این دستگاه وارد نخواهد شد.

از نظر مکانیکی نیز طول عمر این وسیله تا 20 هزار سیکل تایید شده است.
