کلید حرارتی

کلیدهای حرارتی نوعی از تجهیزات حفاظتی هستند که با نام کلید حفاظت موتور نیز شناخته شده و برای حفاظت در برابر اضافه جریان ناشی از اتصال کوتاه و اضافه بار برای تجهیزات موتوری به کار گرفته می‌شوند .
مکانیزم عملکرد این کلیدها بر اساس سنجش جریان حرارتی و جریان مغناطیسی بوده و در صورت افزایش هر یک از این پارامترها جریان را قطع خواهد کرد . این کلیدها که به عنوان کلیدهای حرارتی – مغناطیسی شناخته می‌شوند ، برای قطع و وصل مدار قدرت به کار می‌روند . به عبارتی دیگر می‌توان گفت این کلید دارای دو ویژگی کلیدهای مینیاتوری و بی‌متال است . از این رو برای حفاظت در برابر جریان اتصال کوتاه و اضافه بار مناسب است .

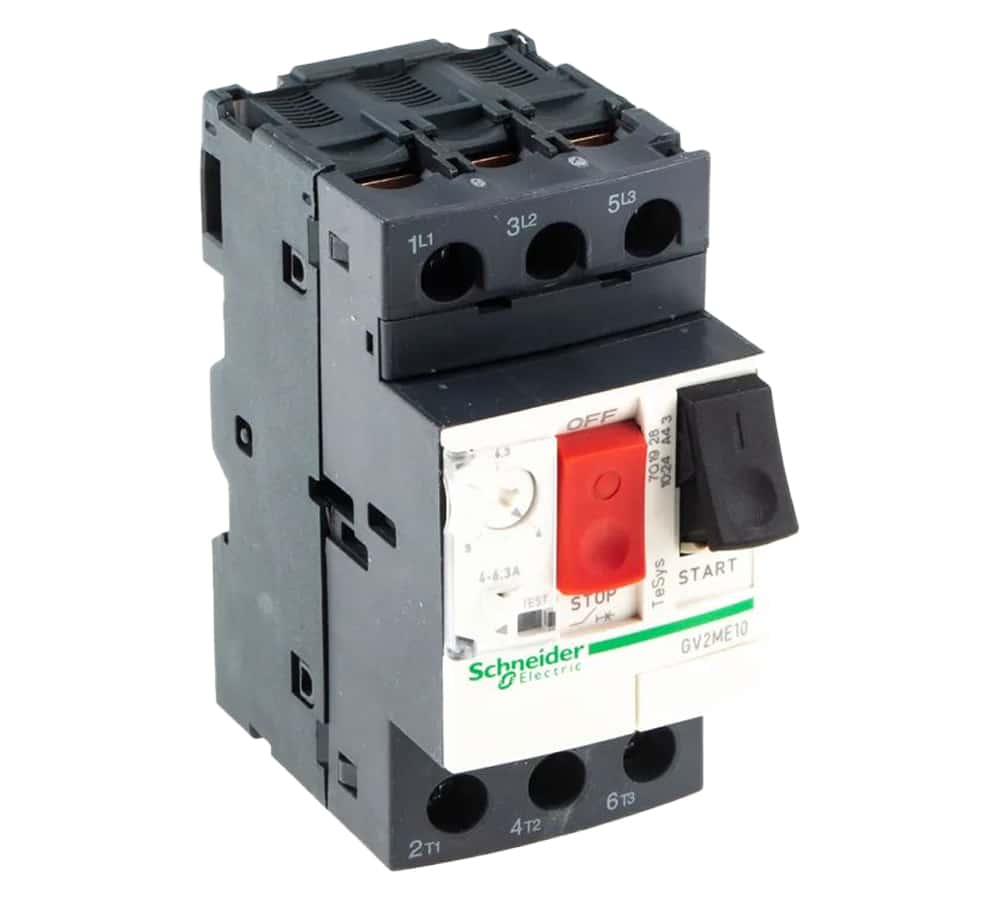

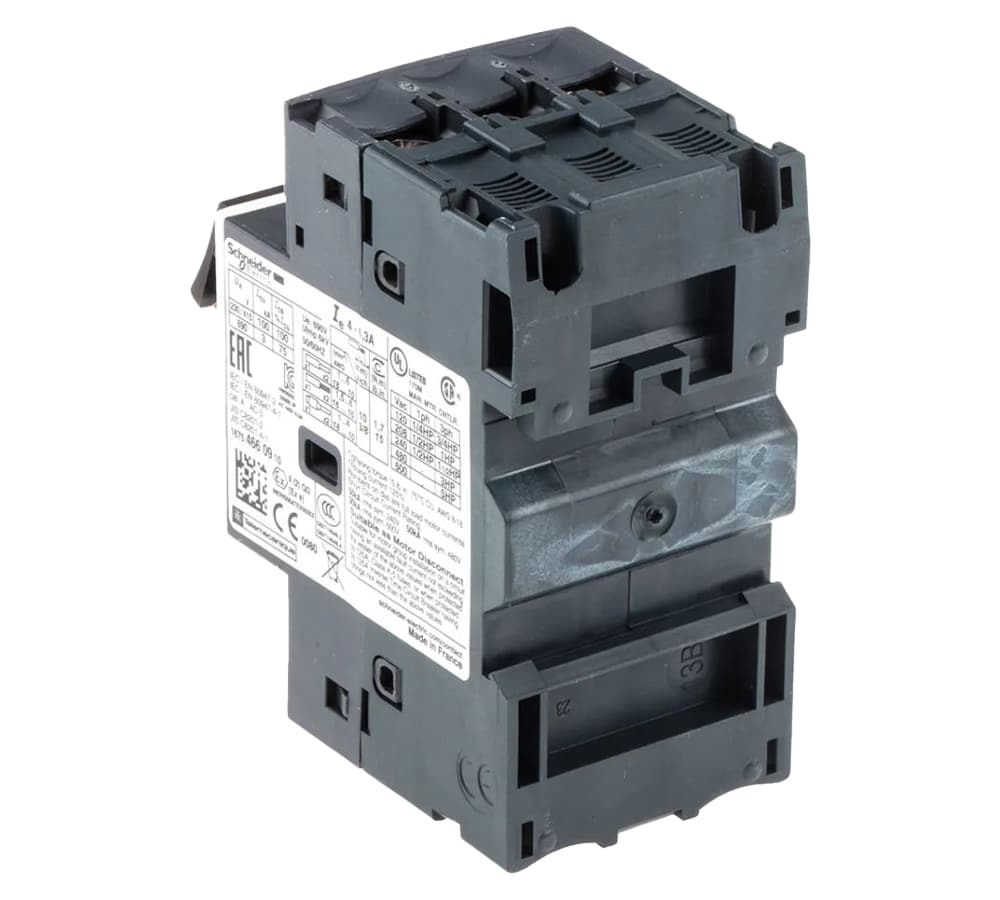

کلید حرارتی برند اشنایدر الکتریک کد GV2ME10 یکی از کلید‌های حرارتی-مغناطیسی حفاظت موتور است که در صورت بروز اختلالات مختلف جریان و … مدار موتور را قطع می‌کند .

• کاربردها

این نوع کلید حرارتی برای سیستم سه‌فاز مورد استفاده قرار می‌گیرد و در ولتاژ متناوب با فرکانس 50 و 60 هرتز قابل بهره‌برداری می‌باشد و در رنج TeSys Deca قرار می‌گیرد . برای حفاظت موتورهای 400 ولت ، 500 ولت و 690 ولت سه‌فاز می‌توان از این کلید حرارتی استفاده کرد . این کلید حرارتی در ولتاژ 400 تا 415 ولت متناوب دارای قابلیت محافظت از موتورهای با قدرت 2.2 کیلووات ، در ولتاژ 500 ولت موتورهای با قدرت 3 کیلووات و در ولتاژ 690 ولت قابل استفاده برای موتورهای 4 کیلووات می‌باشد . از این کلیدهای حرارتی برای اتصال به کنتاکتورهای دسته AC-3 استفاده می‌شود .

• کنترل عملکرد

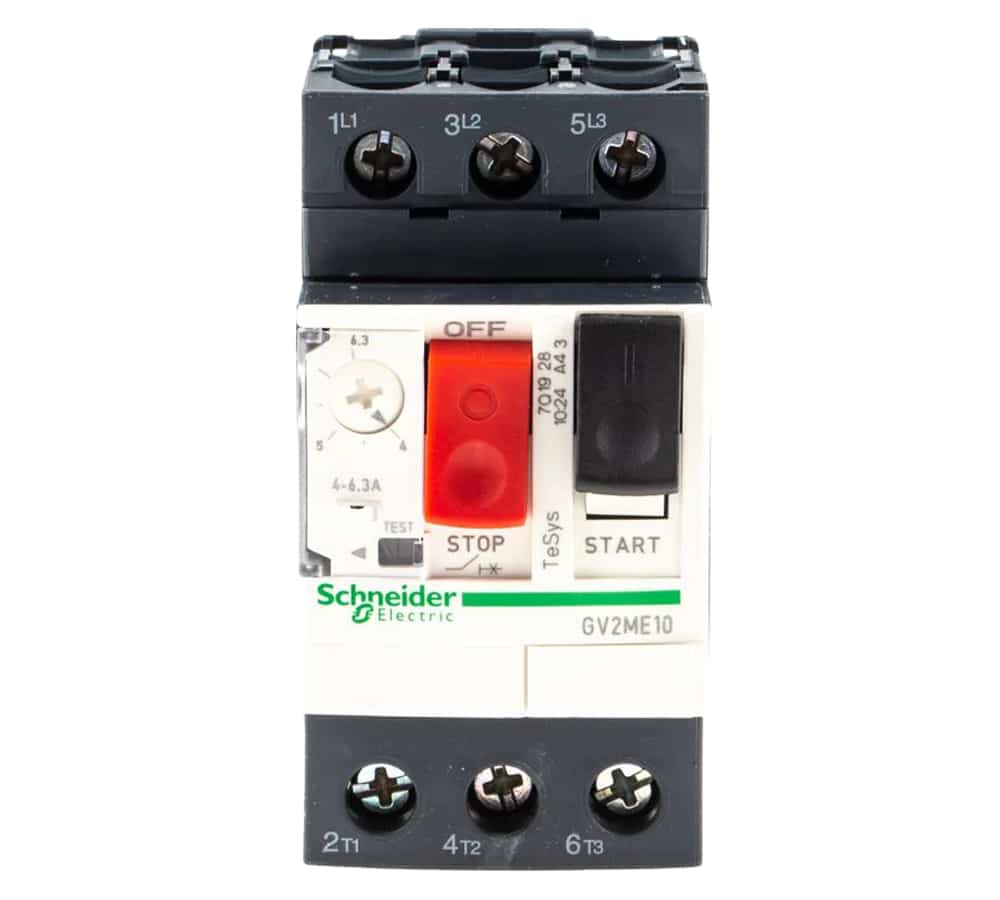

کلید حرارتی GV2ME10 دارای دو عدد پوش باتن است که برای کنترل آن مورد استفاده قرار می‌گیرند . یک پوش باتن برای استارت و پوش باتن دیگر برای استوپ به کار می‌رود .

• مقادیر جریان

جریان نامی کلید حرارتی GV2ME10 برابر با 6.3 آمپر بوده و محدوده حفاظت حرارتی آن نیز بین 4 تا 6.3 آمپر تعیین شده است که توسط یک پیچ قابل تنظیم می‌باشد . همچنین جریان حرارتی مجاز برای این کلید حرارتی در هوای آزاد برابر 6.3 آمپر است . علاوه بر این ، یک جریان تریپ مغناطیسی نیز برای این وسیله در نظر گرفته شده است که مقدار آن حدود 13 برابر جریان نامی یعنی 78 آمپر می‌باشد .

قطع اتصال کوتاه برای این کلید در سطوح ولتاژ مختلف تضمین شده است . در ولتاژ‌های 690 ولت ، 500 ، 230 ، 400 و 440 ولت و در فرکانس‌های 50 و 60 هرتز طبق استانداردهای مختلف ، این وسیله قادر به قطع اتصال کوتاه‌ می‌باشد .

• مقادیر ولتاژ

کلید حرارتی کد GV2ME10 با ولتاژ نامی 690 ولت در فرکانس 50 و 60 هرتز قابل بهره‌برداری است . ولتاژ عایقی نیز در این کلید حرارتی برابر 690 ولت می‌باشد که عدم شکست عایقی تا این مقدار را در این وسیله تضمین می‌کند . ولتاژ ضربه یا ولتاژ هجومی نیز برای این کلید 6 کیلوولت تعیین شده است .

این کلید طبق استاندارد 60947-4-1 دارای حساسیت به قطع فاز نیز می‌باشد . بنابراین از موتور در برابر دو فاز شدن و … نیز می‌تواند محافظت نماید . تلفات توان در هر پل از کلید حرارتی کد GV2ME10 برابر با 2.5 وات است .

• اتصالات

اتصال سیم‌ها و هادی‌ها به این کلید حرارتی از طریق اتصال پیچی به ترمینال‌های آن انجام می‌شود . به عبارتی دیگر مکانیزم اتصال سیم‌ها به این وسیله به صورت گیره پیچی می‌باشد .

• سیکل عملکرد

دوام الکتریکی کلید حرارتی اشنایدر کد GV2ME10 برای کنتاکتور دسته AC-3 در ولتاژ ورودی 415 ولت ، 100 هزار سیکل تعیین شده است . همچنین دوام مکانیکی نیز برای این وسیله 100 هزار سیکل است که به معنای عدم آسیب پذیری تا 100 هزار عملکرد می‌باشد .

• جنس بدنه

جنس بدنه کلید حرارتی GV2ME10 از نوعی پلاستیک محکم به رنگ طوسی تیره یا خاکستری است . این نوع بدنه دارای استحکام بالا در مقابل ضربات و تنش‌های مکانیکی ، شیمیایی و حرارتی مختلف است که قابلیت اطمینان بالایی را برای این وسیله تامین کرده است .

• درجه حفاظتی

از نظر حفاظت در برابر ضربات ، این کلید حرارتی دارای درجه حفاظتی IK04 می‌باشد .
از نظر حفاظت در برابر نفوذ ذرات ریز ، گرد و غبار و رطوبت نیز کلید حرارتی GV2ME10 در درجه حفاظتی IP20 ساخته شده و مورد استفاده قرار می‌گیرد .

دمای محیطی مناسب برای عملکرد کلید حرارتی GV2ME10 بین 20- درجه تا 60+ درجه تعیین شده و برای عملکرد بهتر این وسیله باید شرایط دمایی مناسب برقرار باشد . علاوه بر این دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 80+ درجه سانتی‌گراد باشد .
