کلید حرارتی 2.5 تا 4 آمپر اشنایدر GV2ME08

لطفا قبل از ثبت سفارش، از شماره 02135000012 داخلی 400، قیمت نهایی را جویا شوید.

1,200,000تومان

ویدیو محصول

توضیحات محصول

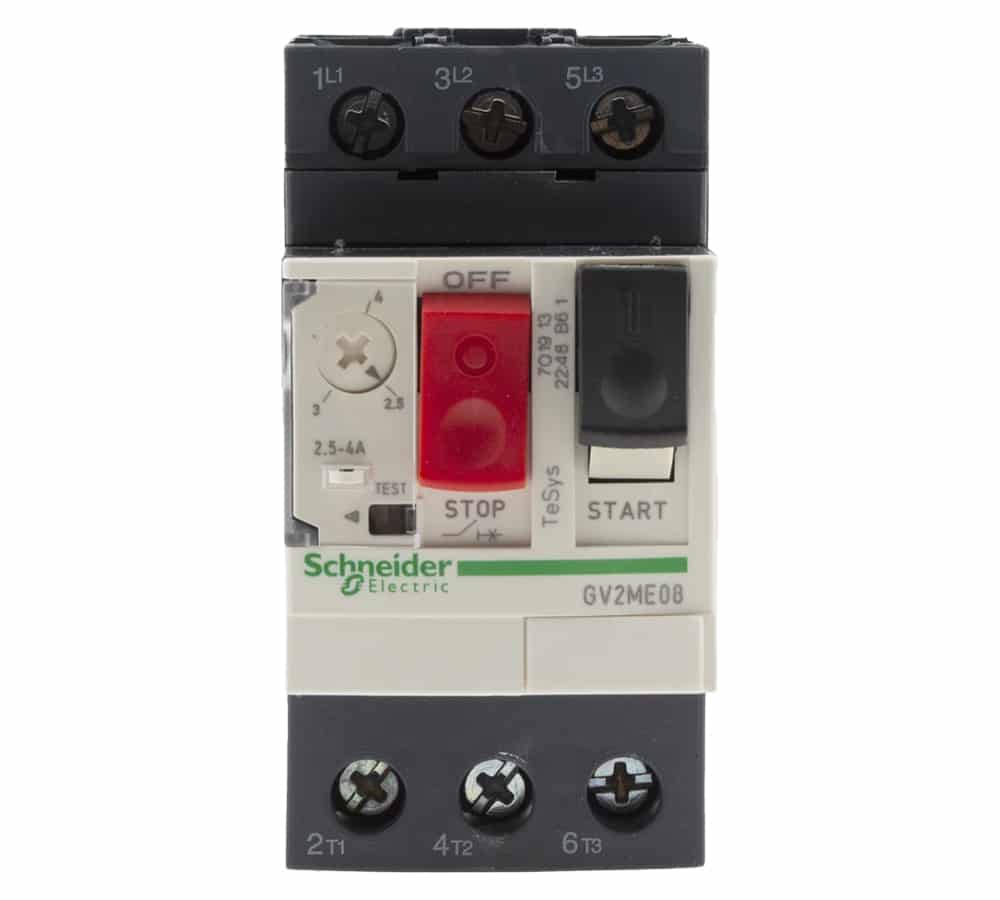

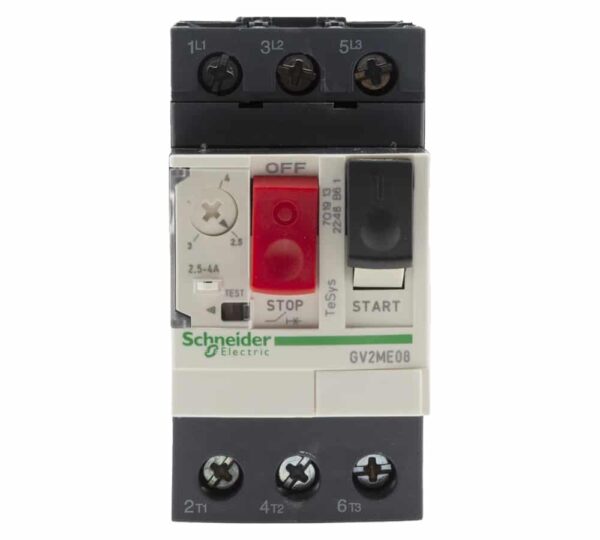

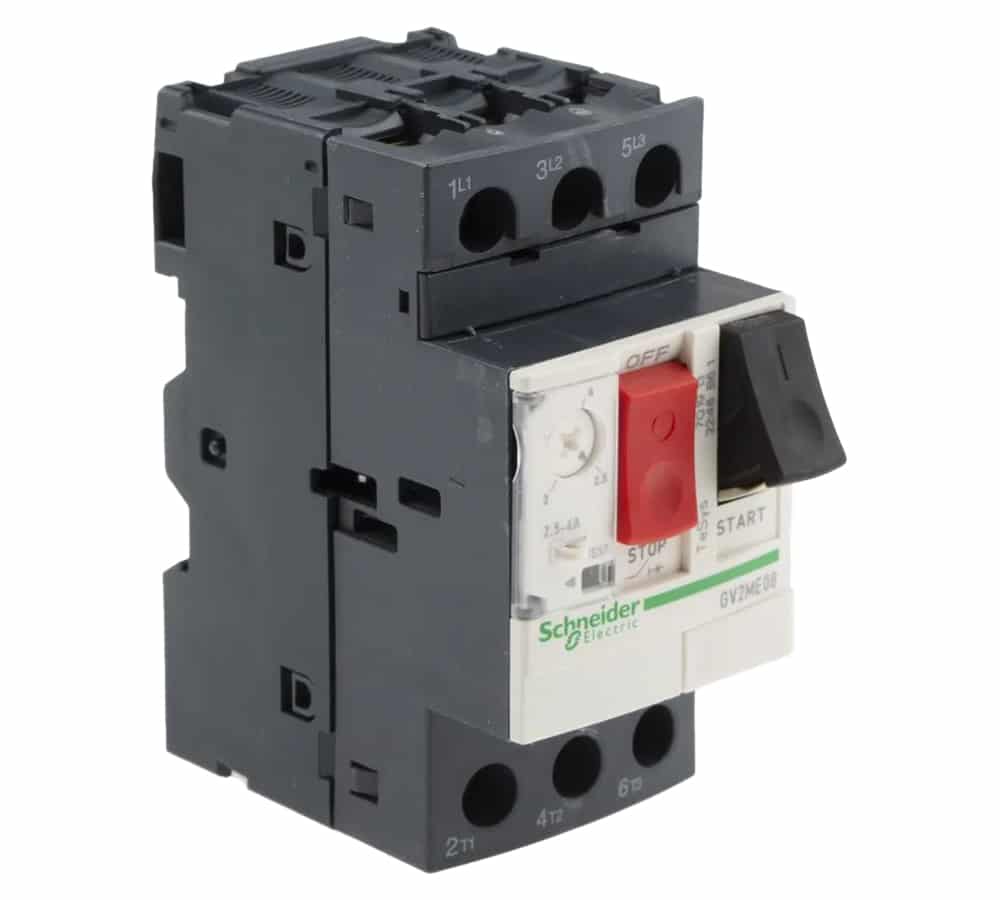

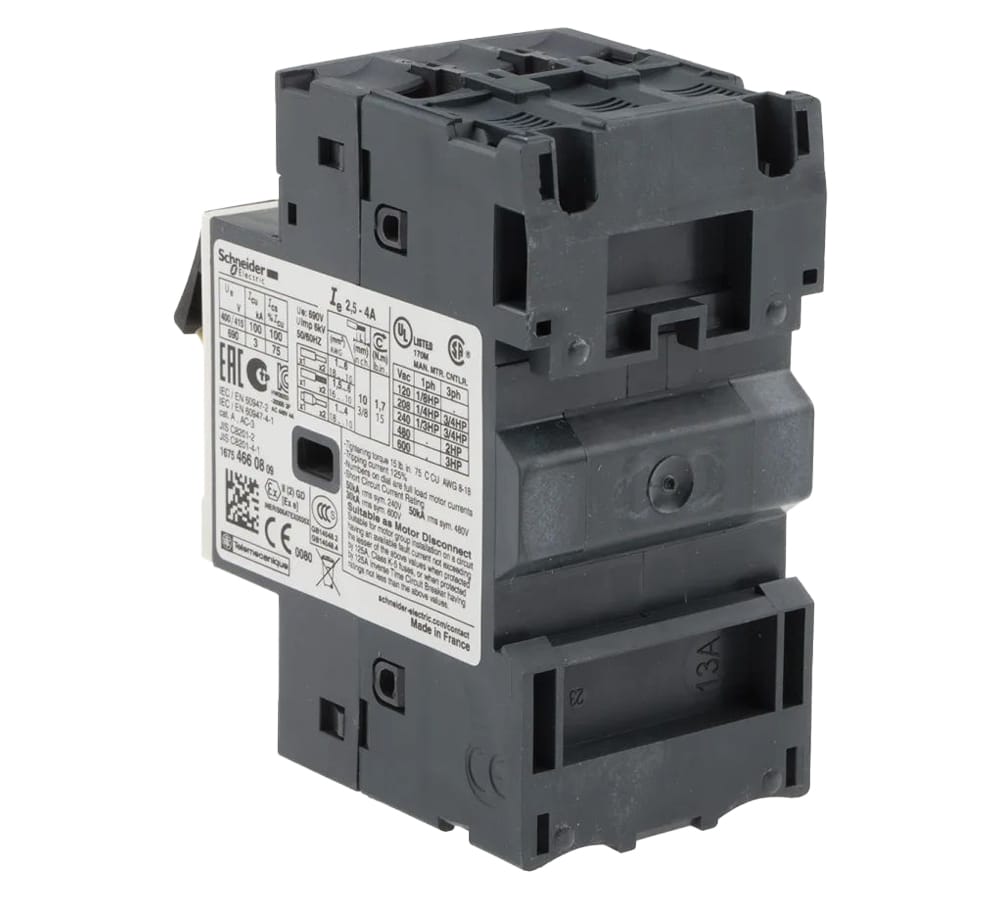

کلید حرارتی اشنایدر الکتریک کد GV2ME08

کلید حرارتی برند اشنایدر الکتریک کد GV2ME08 یکی از کلید‌های حرارتی-مغناطیسی حفاظت موتور است که در صورت بروز اختلالات مختلف جریان و … مدار موتور را قطع می‌کند .

  • کاربردها

این نوع کلید حرارتی برای سیستم سه‌فاز مورد استفاده قرار می‌گیرد و در ولتاژ متناوب با فرکانس 50 و 60 هرتز قابل بهره‌برداری می‌باشد و در رنج TeSys Deca قرار می‌گیرد . برای حفاظت موتورهای 400 ولت و 690 ولت سه‌فاز می‌توان از این کلید حرارتی استفاده کرد . این کلید حرارتی در ولتاژ 400 تا 415 ولت متناوب دارای قابلیت محافظت از موتورهای با قدرت 1.1 کیلووات و 1.5 کیلووات ، در ولتاژ 500 ولت موتورهای با قدرت 1.5 کیلووات و 2.2 کلووات و در ولتاژ 690 ولت قابل استفاده برای موتورهای 2.2 کیلووات و 3 کیلووات می‌باشد . از این کلیدهای حرارتی برای اتصال به کنتاکتورهای دسته AC-3 استفاده می‌شود .

  • کنترل عملکرد

کلید حرارتی GV2ME08 دارای دو عدد پوش باتن است که برای کنترل آن مورد استفاده قرار می‌گیرند . یک پوش باتن برای استارت و پوش باتن دیگر برای استوپ به کار می‌رود .

  • مقادیر جریان

جریان نامی کلید حرارتی GV2ME08 برابر با 4 آمپر بوده و محدوده حفاظت حرارتی آن نیز بین 2.5 تا 4 آمپر تعیین شده است که توسط یک پیچ قابل تنظیم می‌باشد . همچنین جریان حرارتی مجاز برای این کلید حرارتی در هوای آزاد برابر 4 آمپر است . علاوه بر این ، یک جریان تریپ مغناطیسی نیز برای این وسیله در نظر گرفته شده است که مقدار آن برابر 51 آمپر می‌باشد .

قطع اتصال کوتاه برای این کلید در سطوح ولتاژ مختلف تضمین شده است. در ولتاژ‌های 690 ولت ، 500 ، 230 ، 400 و 440 ولت و در فرکانس‌های 50 و 60 هرتز طبق استانداردهای مختلف ، این وسیله قادر به قطع اتصال کوتاه‌ می‌باشد .

  • مقادیر ولتاژ

کلید حرارتی کد GV2ME08 با ولتاژ نامی 690 ولت در فرکانس 50 و 60 هرتز قابل بهره‌برداری است . ولتاژ عایقی نیز در این کلید حرارتی برابر 690 ولت می‌باشد که عدم شکست عایقی تا این مقدار را در این وسیله تضمین می‌کند . ولتاژ ضربه یا ولتاژ هجومی نیز برای این کلید 6 کیلوولت تعیین شده است .
کلید حرارتی اشنایدر کد GV2ME08 طبق استاندارد 60947-4-1 دارای حساسیت به قطع فاز نیز می‌باشد . بنابراین از موتور در برابر دو فاز شدن و … نیز می‌تواند محافظت نماید . تلفات توان در هر پل از کلید حرارتی کد GV2ME08 برابر با 2.5 وات است .

  • اتصالات

اتصال سیم‌ها و هادی‌ها به این کلید حرارتی از طریق اتصال پیچی به ترمینال‌های آن انجام می‌شود . به عبارتی دیگر مکانیزم اتصال سیم‌ها به این وسیله به صورت گیره پیچی می‌باشد .

  • سیکل عملکرد

دوام الکتریکی کلید حرارتی اشنایدر کد GV2ME08 برای کنتاکتور دسته AC-3 در ولتاژ ورودی 415 ولت ، 100 هزار سیکل تعیین شده است . دوام مکانیکی نیز برای این وسیله 100 هزار سیکل است که به معنای عدم آسیب پذیری تا 100 هزار عملکرد می‌باشد .

  • جنس بدنه

جنس بدنه کلید حرارتی GV2ME08 از نوعی پلاستیک محکم به رنگ طوسی تیره یا خاکستری است . این نوع بدنه دارای استحکام بالا در مقابل ضربات و تنش‌های مکانیکی ، شیمیایی و حرارتی مختلف است که قابلیت اطمینان بالایی را برای این وسیله تامین کرده است .

  • درجه حفاظتی

از نظر حفاظت در برابر ضربات ، این کلید حرارتی دارای درجه حفاظتی IK04 می‌باشد . از نظر حفاظت در برابر نفوذ ذرات ریز ، گرد و غبار و رطوبت نیز کلید حرارتی GV2ME08 در درجه حفاظتی IP20 ساخته شده و مورد استفاده قرار می‌گیرد .
دمای محیطی مناسب برای عملکرد کلید حرارتی GV2ME08 بین 20- درجه تا 60+ درجه تعیین شده و برای عملکرد بهتر این وسیله باید شرایط دمایی مناسب برقرار باشد . علاوه بر این دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 80+ درجه سانتی‌گراد باشد .

سوالات متداول

جزییات محصول

کد کالا

GV2ME08

برند

اشنایدر الکتریک

کشور سازنده

فرانسه

فلسفه ساخت

حفاظت از موتور

نوع محصول

کلید مغناطیسی

نوع کلید

دکمه‌ای

سری محصول

GV2ME

رنج جریان (A)

2.5 الی 4 آمپر

نوع شبکه برق

AC

فرکانس

50/60 هرتز

تعداد پل

3

قدرت موتور سازگار با محصول

1.1/1.5 کیلووات در 400/415 ولت AC

جریان متناوب مغناطیسی

51 آمپر

ولتاژ نامی (ue)

۶۹۰ ولت

حداکثر ولتاژ ضربه‌ای قابل تحمل (Uimp)

۶ کیلو ولت

اتلاف توان در هر قطب

2.5 وات

استاندارد IP

IP20

عمر مفید

100000 بار قطع و وصل

حداکثر دما برای عملکرد درست

60 درجه سانتی‌گراد

حداقل دما برای عملکرد درست

20- درجه سانتی‌گراد

نوع نصب

نصب روی ریل و پنل

تعداد در جعبه

1 عدد

ابعاد محصول (میلی‌متر)

78.5*45*89

وزن

0.26 کیلوگرم

ضمانت

18 ماه
