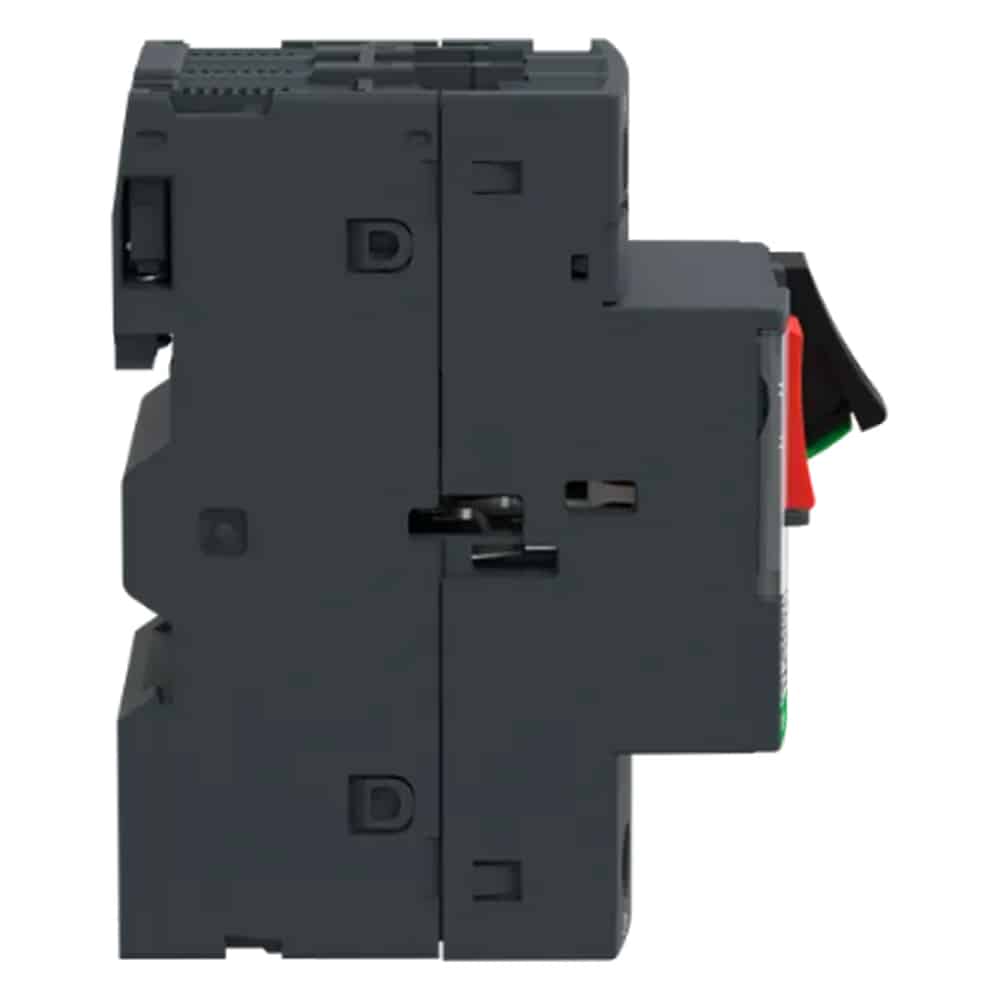

کلید حرارتی 17 تا 23 آمپر اشنایدر GV2ME21

کلید حرارتی اشنایدر الکتریک کد GV2ME21

کلید حرارتی برند اشنایدر الکتریک کد GV2ME21 یکی از کلید‌های حرارتی-مغناطیسی حفاظت موتور است که در صورت بروز اختلالات مختلف جریان و … مدار موتور را قطع می‌کند.

• کاربردها

این نوع کلید حرارتی برای سیستم سه‌فاز مورد استفاده قرار می‌گیرد و در ولتاژ متناوب با فرکانس 50 و 60 هرتز قابل بهره‌برداری می‌باشد و در رنج TeSys Deca قرار می‌گیرد . برای حفاظت موتورهای 400 ولت و 690 ولت سه‌فاز می‌توان از این کلید حرارتی استفاده کرد . این کلید حرارتی در ولتاژ 400 تا 415 ولت متناوب دارای قابلیت محافظت از موتورهای با قدرت 9 کیلووات ، در ولتاژ 500 ولت موتورهای با قدرت 11 کیلووات و در ولتاژ 690 ولت قابل استفاده برای موتورهای 18.5 کیلووات می‌باشد . از این کلیدهای حرارتی برای اتصال به کنتاکتورهای دسته AC-3 استفاده می‌شود .

• کنترل عملکرد

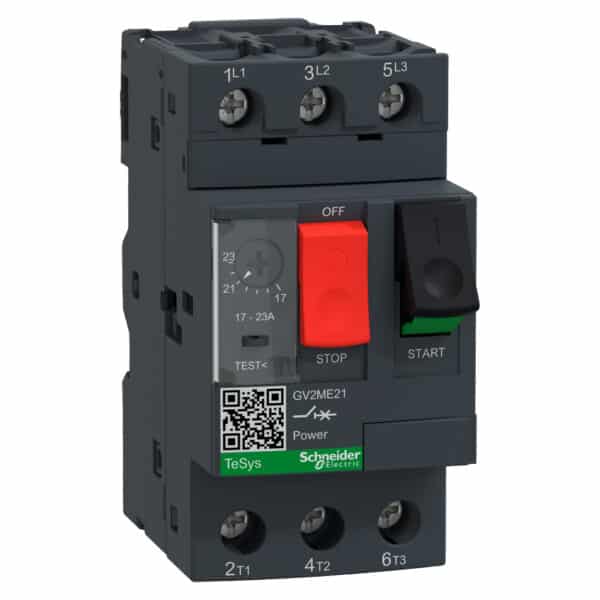

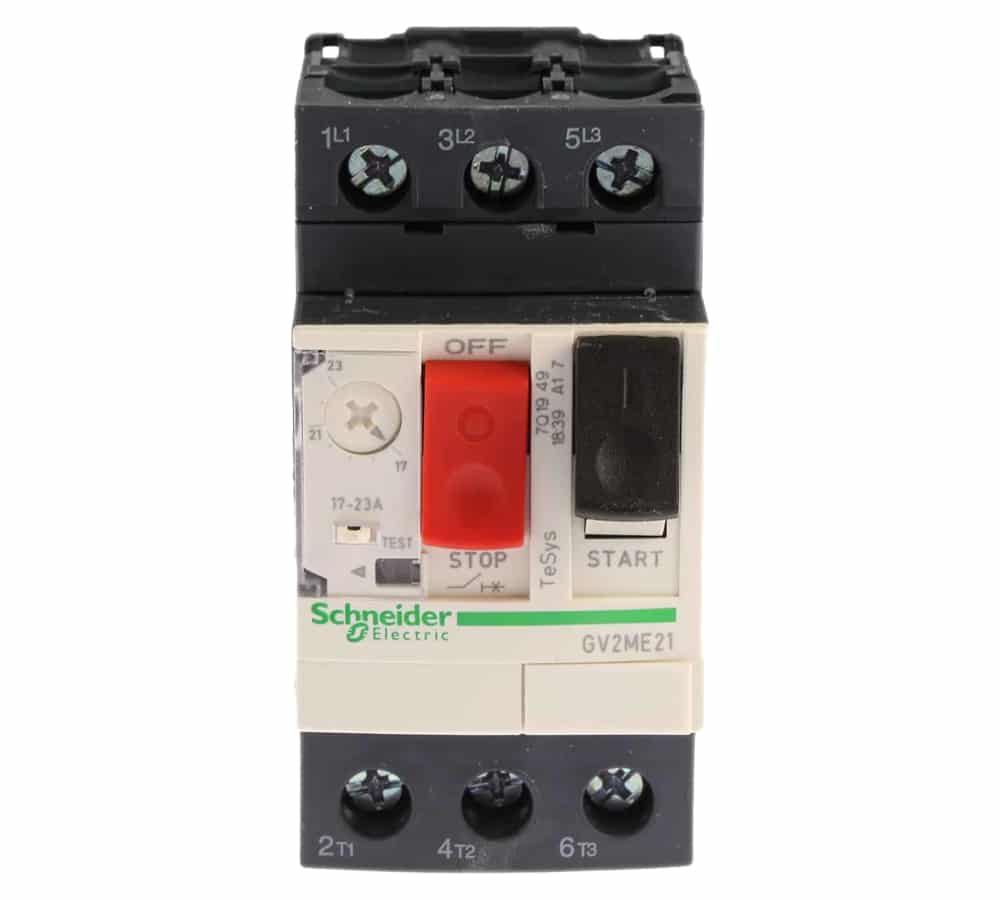

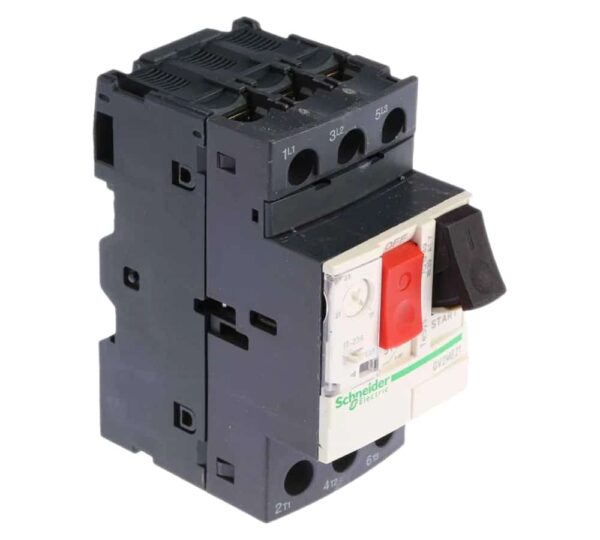

کلید حرارتی GV2ME21 دارای دو عدد پوش باتن است که برای کنترل آن مورد استفاده قرار می‌گیرند . یک پوش باتن برای استارت و پوش باتن دیگر برای استوپ به کار می‌رود .

• مقادیر جریان

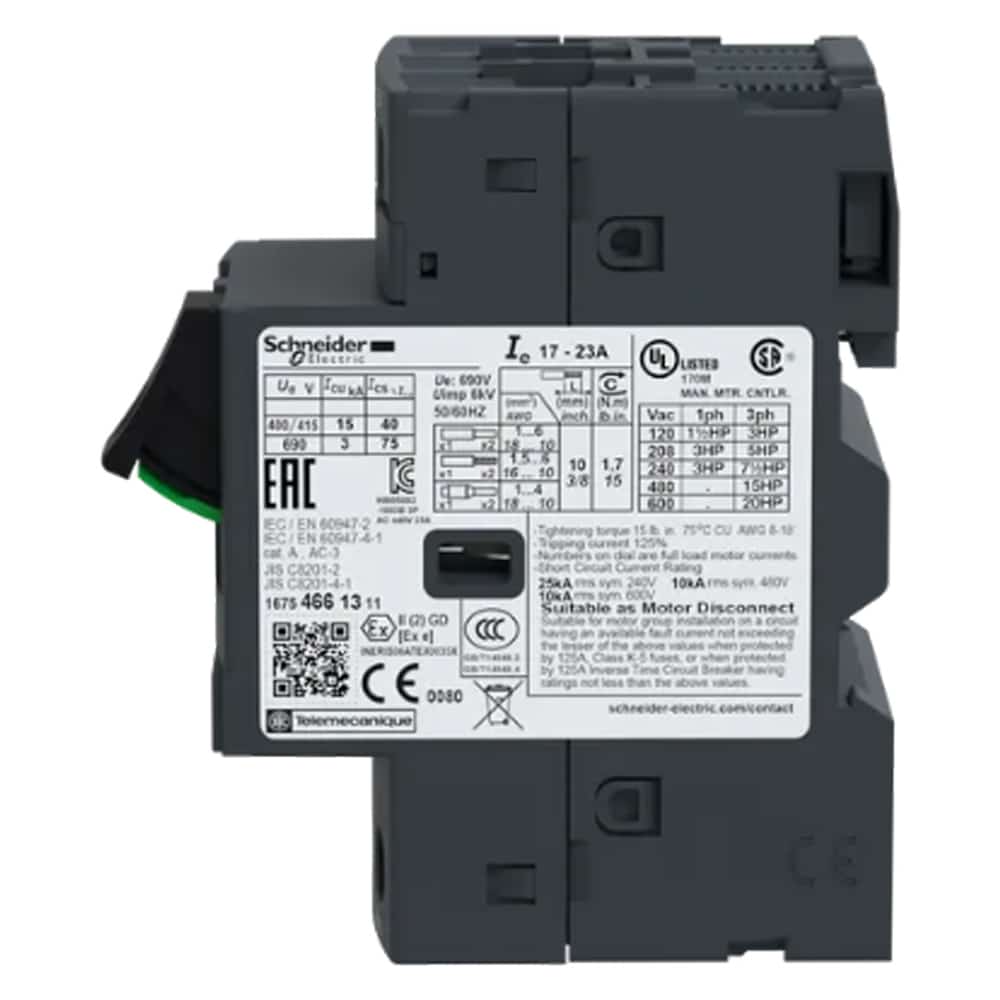

جریان نامی کلید حرارتی GV2ME21 برابر با 23 آمپر بوده و محدوده حفاظت حرارتی آن نیز بین 17 تا 23 آمپر تعیین شده است که توسط یک پیچ قابل تنظیم می‌باشد . همچنین جریان حرارتی مجاز برای این کلید حرارتی در هوای آزاد برابر 23 آمپر است . علاوه بر این ، یک جریان تریپ مغناطیسی نیز برای این وسیله در نظر گرفته شده است که مقدار آن برابر 327 آمپر می‌باشد .

قطع اتصال کوتاه برای این کلید در سطوح ولتاژ مختلف تضمین شده است . در ولتاژ‌های 690 ولت ، 500 ، 230 ، 400 و 440 ولت و در فرکانس‌های 50 و 60 هرتز طبق استانداردهای مختلف ، این وسیله قادر به قطع اتصال کوتاه‌ می‌باشد.

• مقادیر ولتاژ

کلید حرارتی کد GV2ME21 با ولتاژ نامی 690 ولت در فرکانس 50 و 60 هرتز قابل بهره‌برداری است . ولتاژ عایقی نیز در این کلید حرارتی برابر 690 ولت می‌باشد که عدم شکست عایقی تا این مقدار را در این وسیله تضمین می‌کند . ولتاژ ضربه یا ولتاژ هجومی نیز برای این کلید 6 کیلوولت تعیین شده است.

کلید حرارتی اشنایدر کد GV2ME21 طبق استاندارد 60947-4-1 دارای حساسیت به قطع فاز نیز می‌باشد . بنابراین از موتور در برابر دو فاز شدن و … نیز می‌تواند محافظت نماید . همچنین تلفات توان در هر پل از کلید حرارتی کد GV2ME21 برابر با 2.5 وات است.

• اتصالات

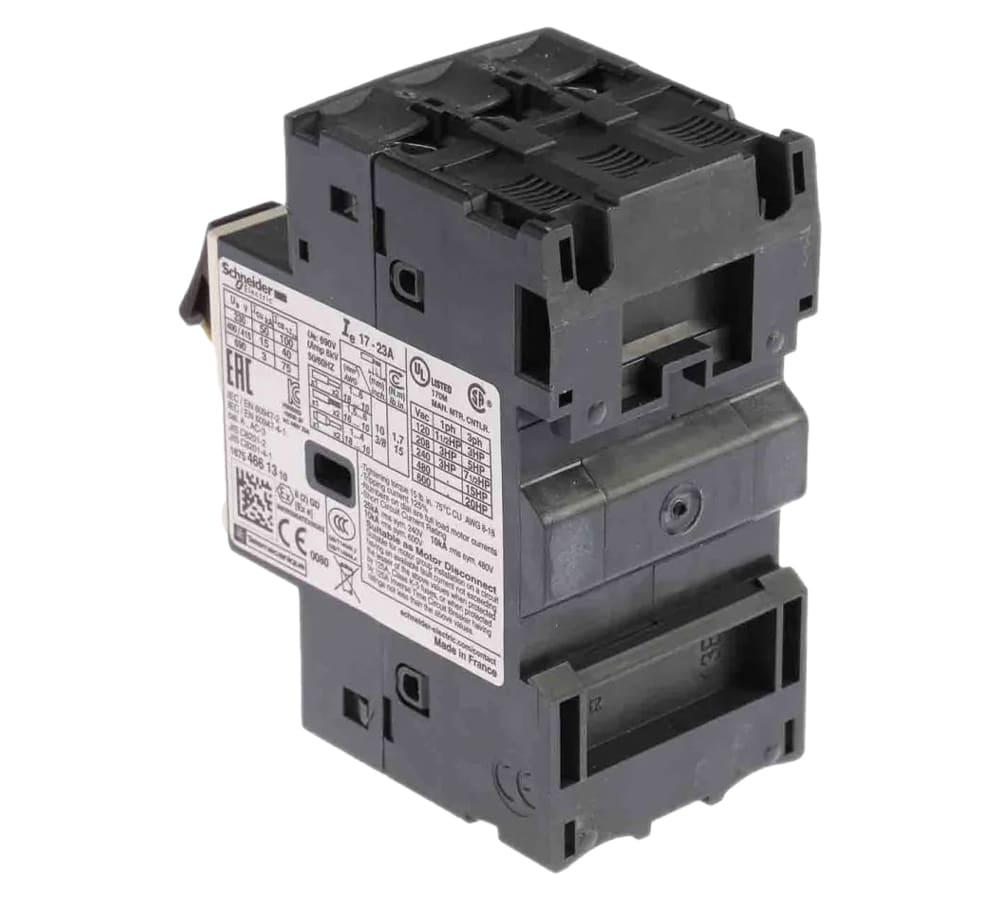

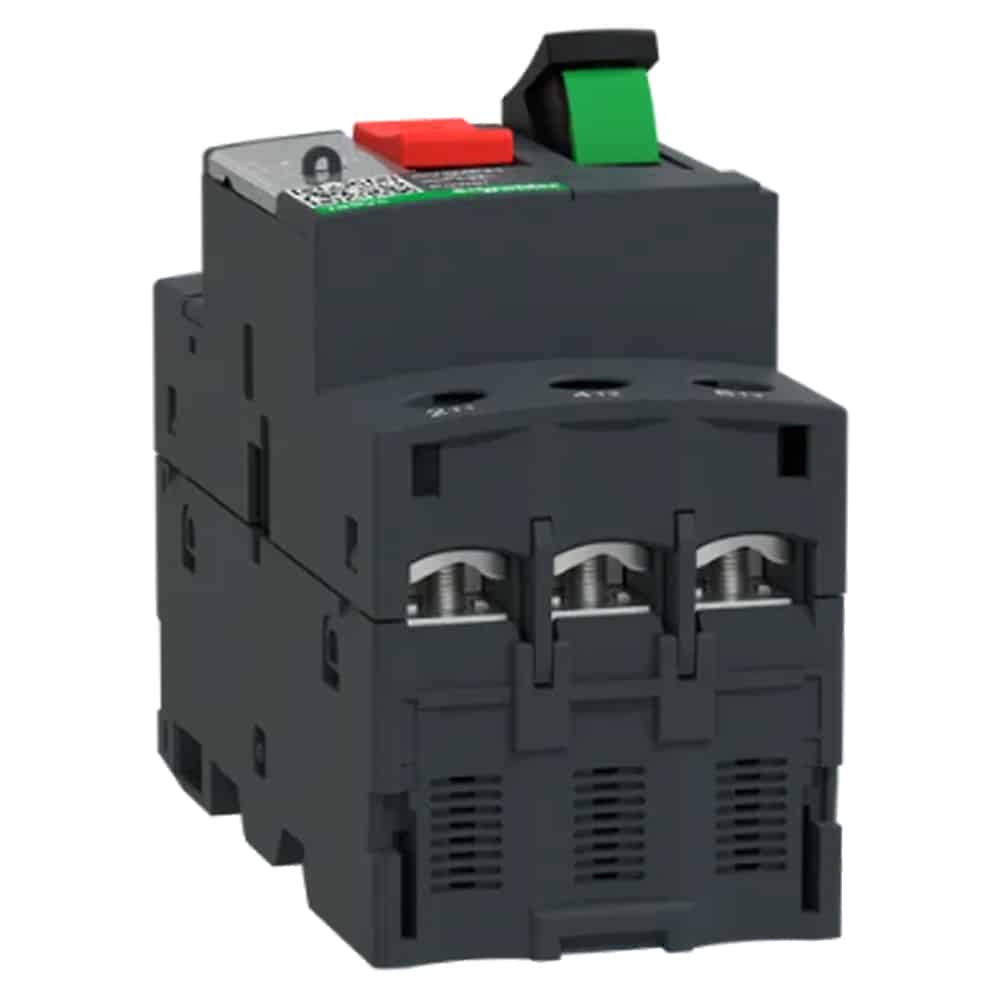

اتصال سیم‌ها و هادی‌ها به این کلید حرارتی از طریق اتصال پیچی به ترمینال‌های آن انجام می‌شود . به عبارتی دیگر مکانیزم اتصال سیم‌ها به این وسیله به صورت گیره پیچی می‌باشد.

• سیکل عملکرد

دوام الکتریکی کلید حرارتی اشنایدر کد GV2ME21 برای کنتاکتور دسته AC-3 در ولتاژ ورودی 415 ولت ، 100 هزار سیکل تعیین شده است . همچنین دوام مکانیکی نیز برای این وسیله 100 هزار سیکل است که به معنای عدم آسیب پذیری تا 100 هزار عملکرد می‌باشد.

• جنس بدنه

جنس بدنه کلید حرارتی GV2ME21 از نوعی پلاستیک محکم به رنگ طوسی تیره یا خاکستری است . این نوع بدنه دارای استحکام بالا در مقابل ضربات و تنش‌های مکانیکی ، شیمیایی و حرارتی مختلف است که قابلیت اطمینان بالایی را برای این وسیله تامین کرده است .

• درجه حفاظتی

– از نظر حفاظت در برابر ضربات ، این کلید حرارتی دارای درجه حفاظتی IK04  می‌باشد .
– از نظر حفاظت در برابر نفوذ ذرات ریز ، گرد و غبار و رطوبت نیز کلید حرارتی GV2ME21 در درجه حفاظتی IP20 ساخته شده و مورد استفاده قرار می‌گیرد.

– دمای محیطی مناسب برای عملکرد کلید حرارتی GV2ME21 بین 20- درجه تا 60+ درجه تعیین شده و برای عملکرد بهتر این وسیله باید شرایط دمایی مناسب برقرار باشد . علاوه بر این دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 80+ درجه سانتی‌گراد باشد.
