کلید جرثقیل شش دکمه تک سرعت اشنایدر XACA671

ویژگي‌های فنی کلید جرثقیل اشنایدر کد XACA671

• اهداف و کاربرد

کلید جرثقیل اشنایدر کد XACA671 از جمله کلیدهای فرمان در صنعت برق می‌باشد. از کلید جرثقیل برای راه اندازی، کنترل و توقف انواع جرثقیل‌های سقفی، آویزان، بالابرهای ساختمانی و … استفاده می‌شود که از طریق یک کابل به جرثقیل وصل می‌شوند .

این کلیدها معمولا روی تابلو، دیوار و یا حتی در مجاورت خود بالابر یا جرثقیل (بسته به نیاز و شرایط و نوع جرثقیل) تعبیه شده و فرمان کنترل دستگاه از این نقطه صادر می‌شود.

کلید جرثقیل کد XACA671 در صنعت بانام مخفف XACA شناخته می‌شوند. این نوع کلید جرثقیل برای کنترل حرکت انواع جرثقیل‌های تک‌سرعته به کار گرفته می‌شود.

از موارد استفاده این نوع کلید برای کنترل حرکت انواع جرثقیل‌های سقفی، جرثقیل‌های برجی، بالابرهای ثابت و … اشاره کرد.

• مشخصات شستی و بدنه

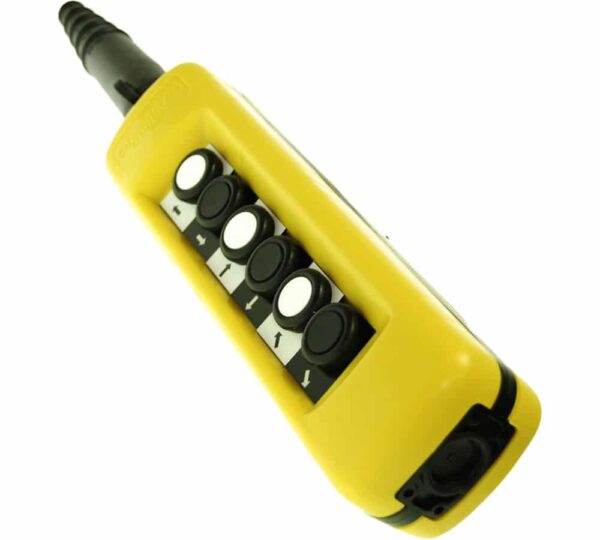

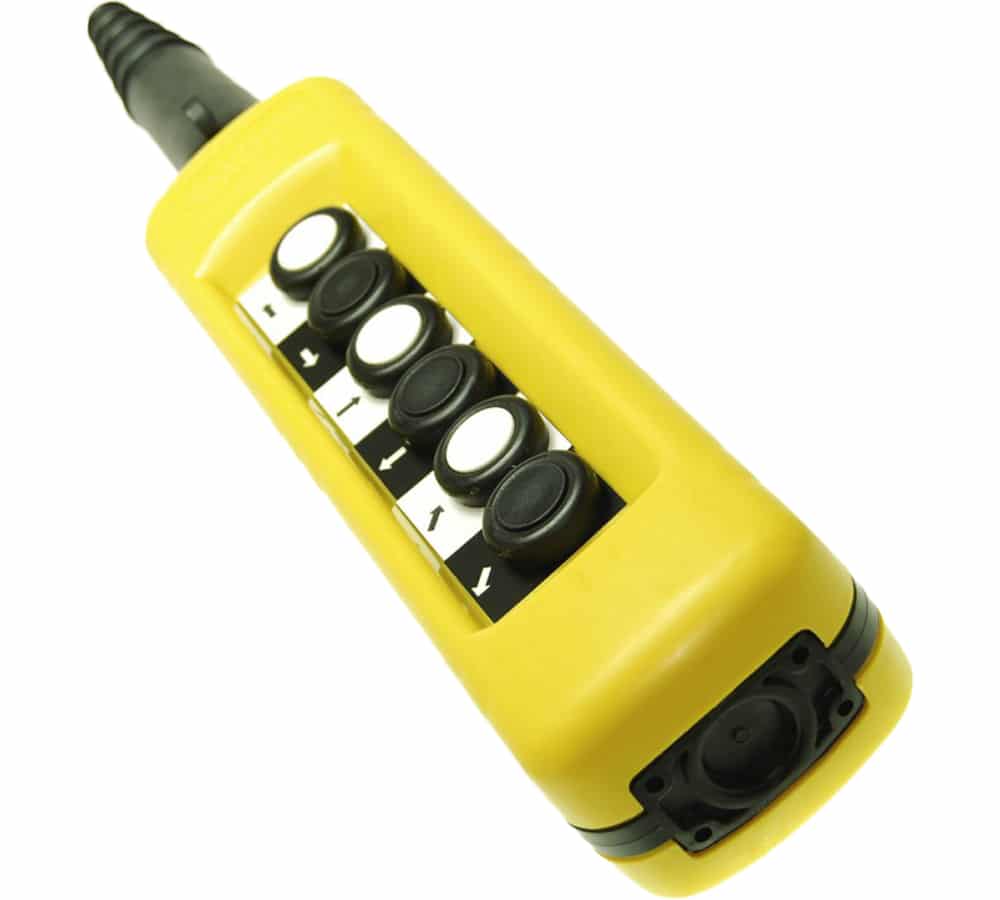

در این کلید جهت حرکت جرثقیل توسط شش عدد پوش باتن یا شستی فشاری که بر روی بدنه کلید تعبیه شده است تغییر می‌یابد. این کلید جرثقیل دارای شش جهت است که جرثقیل را در شش جهت اصلی بالا، پایین، راست، چپ و دو جهت جلو و عقب هم حرکت می‌دهد.

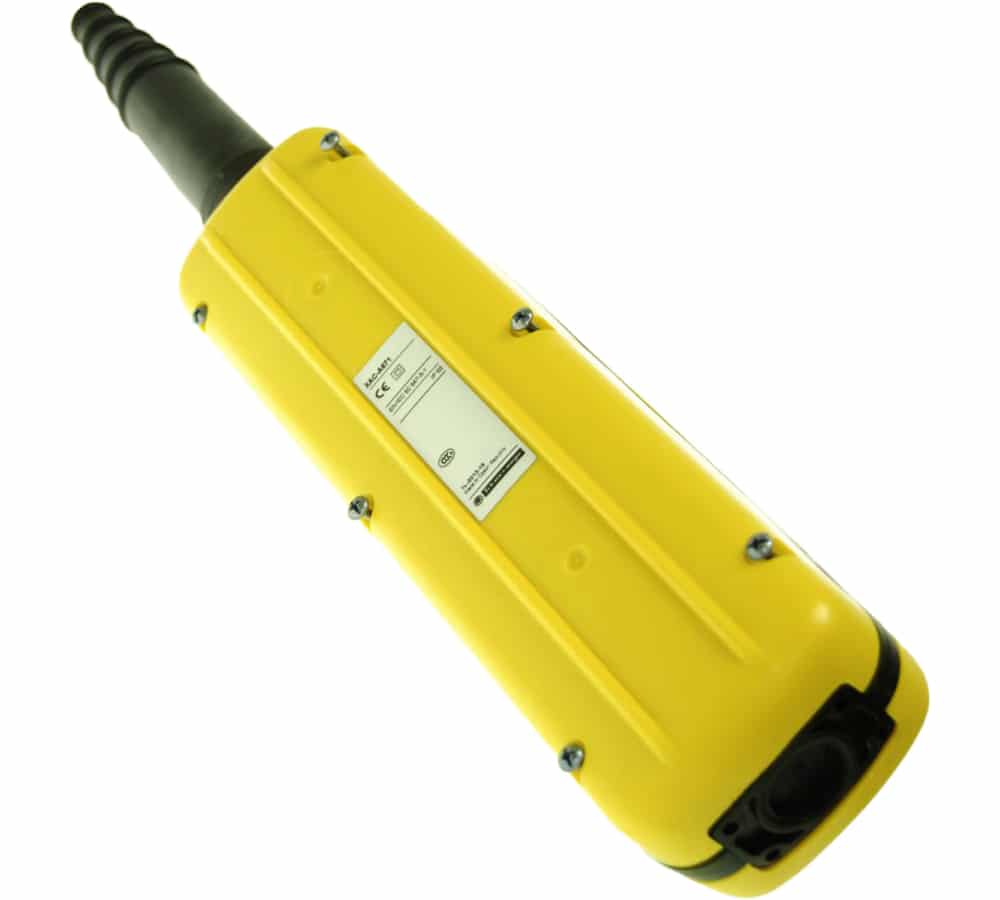

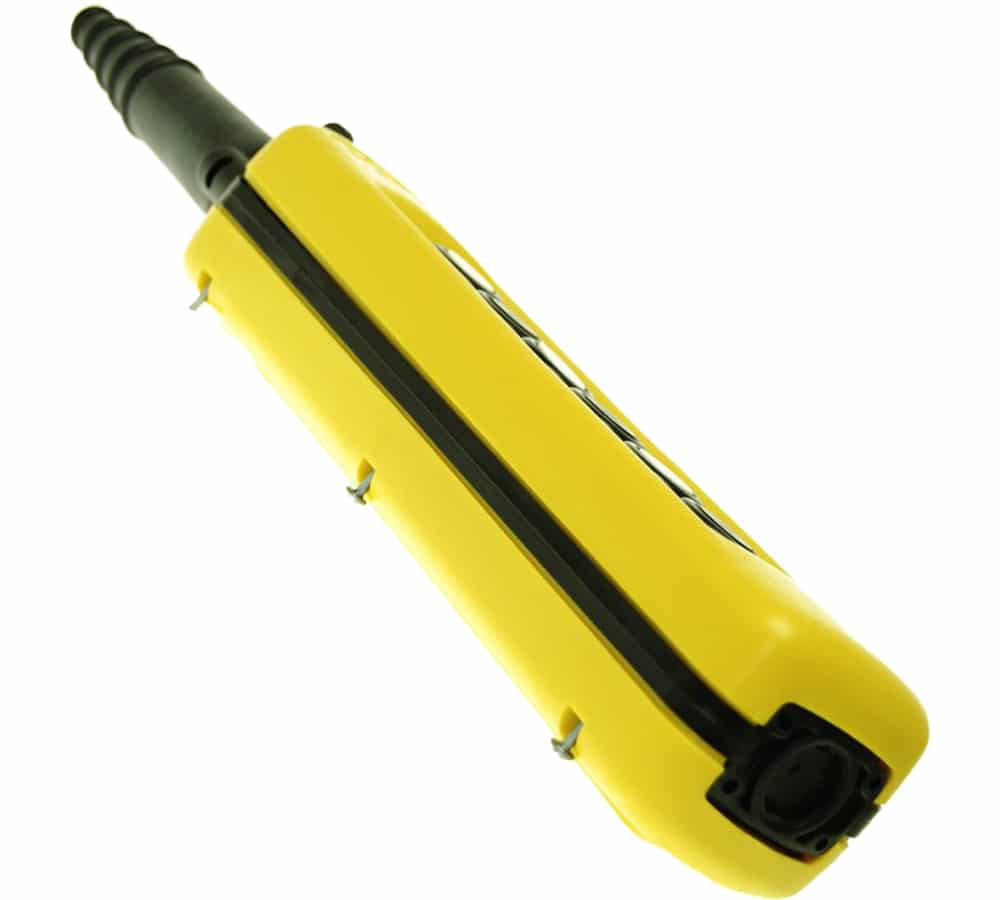

قاب یا بدنه این کلید از جنس پلی پروپیلن بوده و دارای رنگ زرد است.

• کنتاکت‌ها و ترمینال‌ها

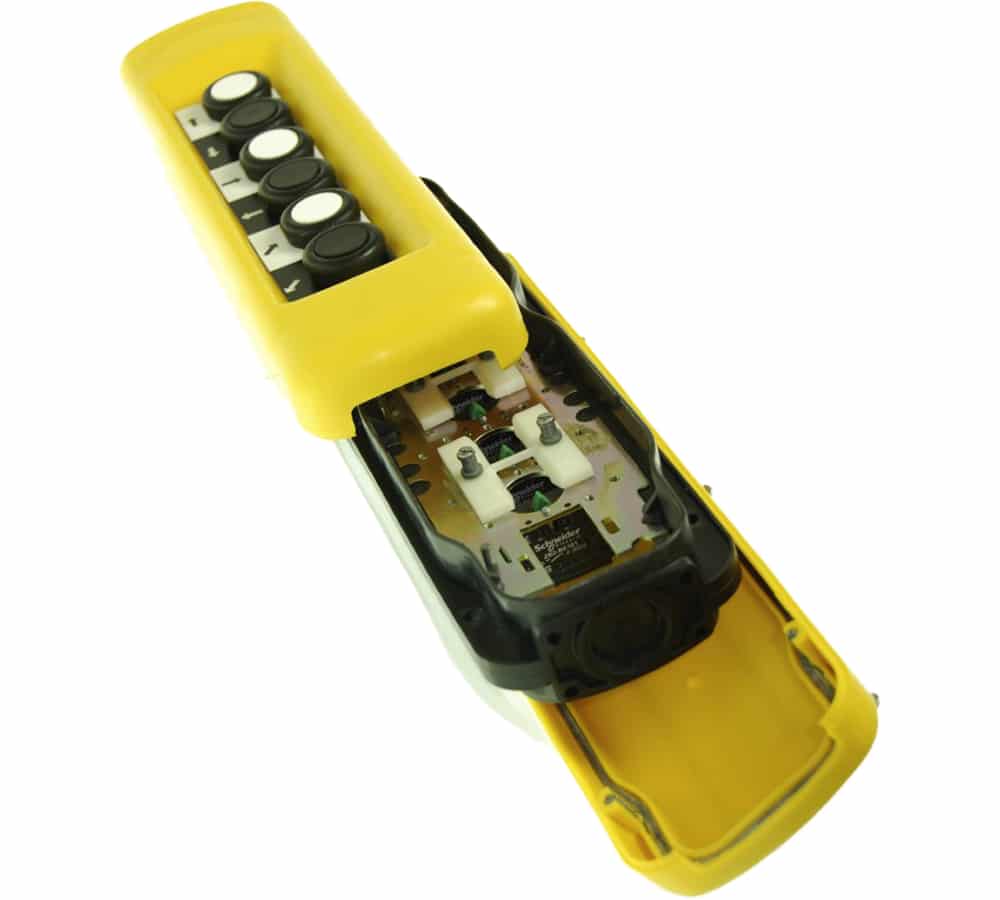

کلید جرثقیل XACA671 برای صدور فرمان تغییر جهت جرثقیل برای هر یک از پوش‌باتن‌های خود دارای یک کنتاکت باز (NO: Normally Open) است که با فشرده شدن پوش باتن وصل شده و جریان برق را به موتور جرثقیل هدایت می‌کند. این کنتاکت‌ها در درون کلید با ارقام 13 و 14 مشخص شده‌اند. اینترلاک درونی بین هر جفت کنتاکت در این کلیدها مکانیکی می‌باشد.

عملکرد این نوع کلید جرثقیل از نظر سرعت وصل و قطع به صورت آرام است که بتوانبه راحتی حرکت جرثقیل را کنترل نمود.

ترمینال‌های این کلید که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• ارتباطات

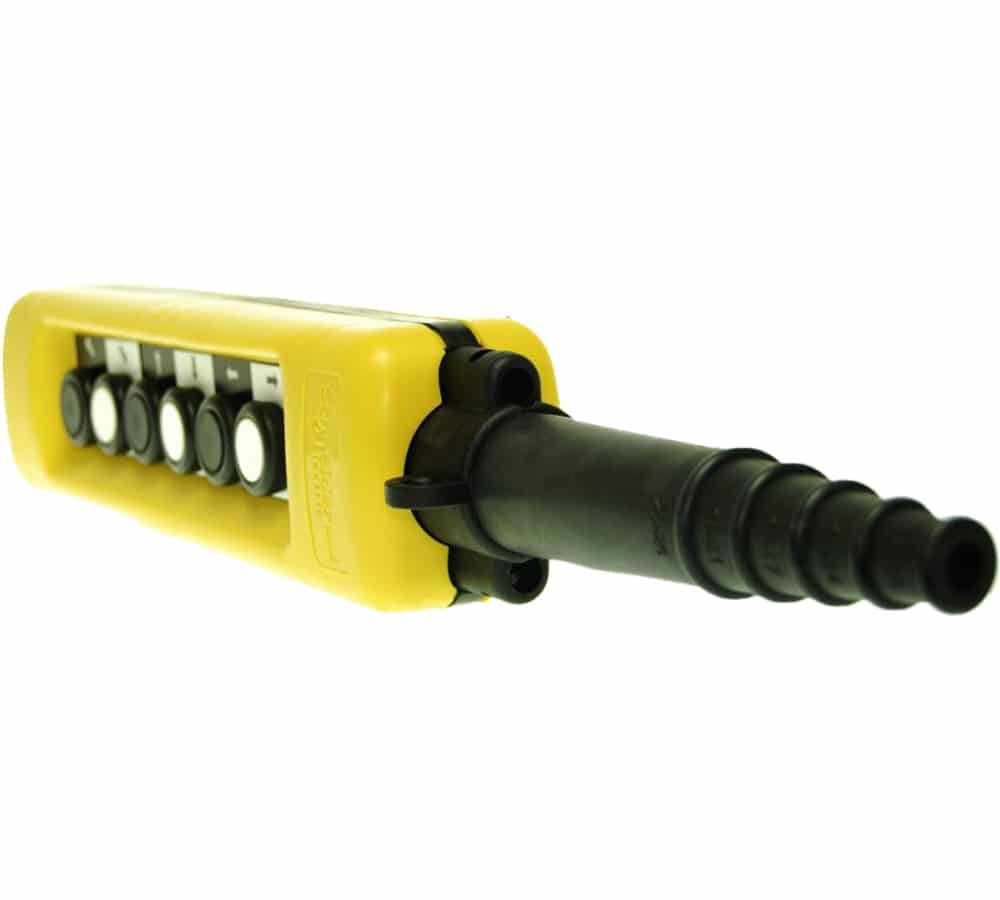

ارتباط این نوع کلید با جرثقیل از طریق کابل برقرار می‌شود. این کلید دارای درپوش لاستیکی برای ورود کابل است که به صورت پلکانی برای کابل‌های با قطر 8 تا 26 میلی‌متر دارای ظرفیت می‌باشد.

• مشخصات ولتاژ، جریان و مقاومت

جریان حرارتی محصور شده معمولی در این کلید 10 آمپر می‌باشد.

ولتاژ عایقی نامی این نوع کلید جرثقیل XACA671 برابر 600 ولت است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این وسیله از نظر حفاظت اضافه ولتاژ در کلاس 2 قرار دارد. به این معنی که در رده حفاظت اضافه ولتاژ برای دستگاه‌های نصب ثابت با ولتاژهای سیستم‌های تک‌فاز یا خانگی و … قرار می‌گیرند.

حداکثر مقاومت بین ترمینال‌های این کلید 25 مگا اهم است.

• دوام و طول عمر

دوام مکانیکی کلید جرثقیل XACA671 تعداد 1,000,000 سیکل است. به این معنی که تا 1,000,000 دفعه قطع و وصل شستی‌های آن قابل استفاده بوده و آسیبی نخواهد دید.

• مشخصات حفاظتی و نگهداری

دمای محیط در شرایط کار یا عملیاتی این وسیله باید بین 25- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای نگهداری آن باید بین 40- تا 70+ درجه سانتی‌گراد باشد.

کلید جرثقیل اشنایدر کد XACA671 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌ حفاظت IP65 برای محافظت این وسیله برقرار است.

 از نظر حفاظت در برابر تنش‌های مکانیکی مانند ضربات، پارگی و … نیز دارای درجه‌بندی IK08 می‌باشد.
