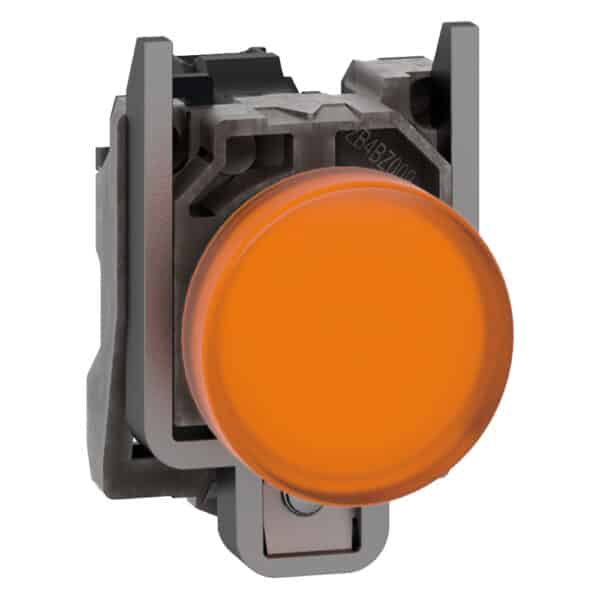

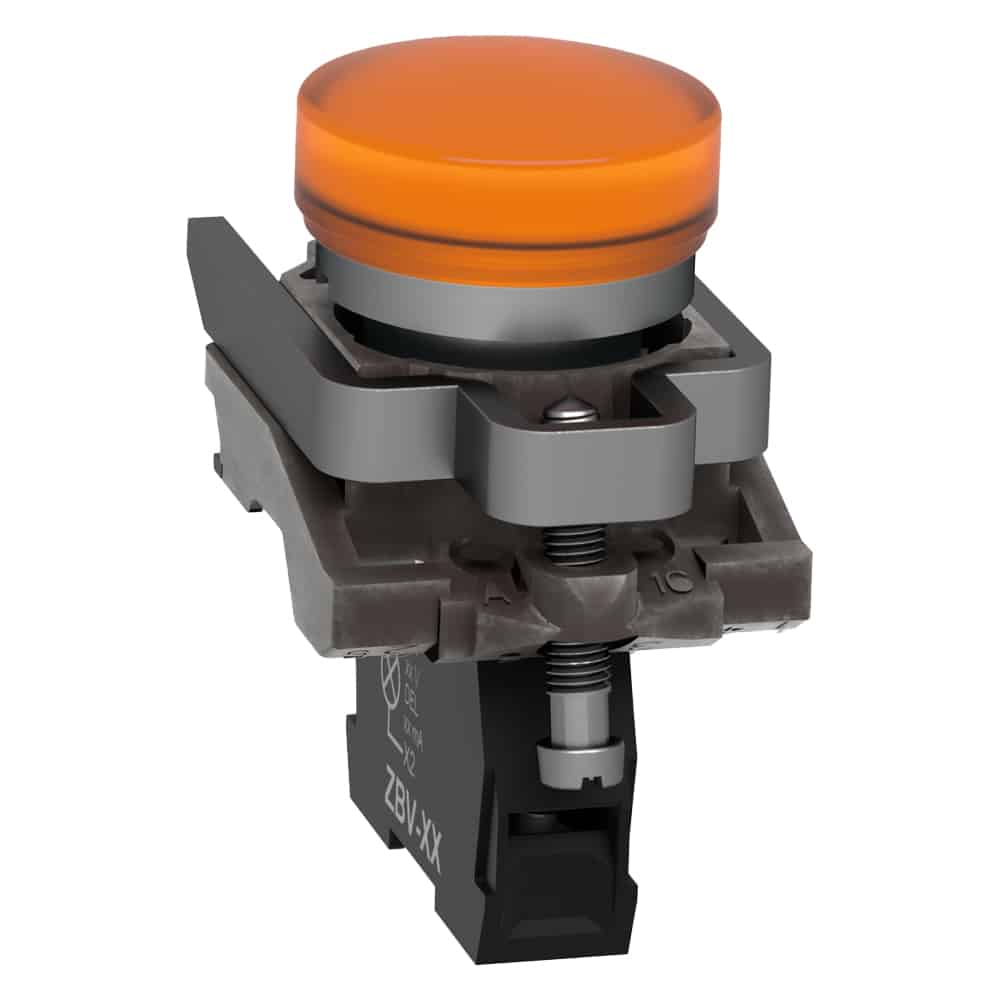

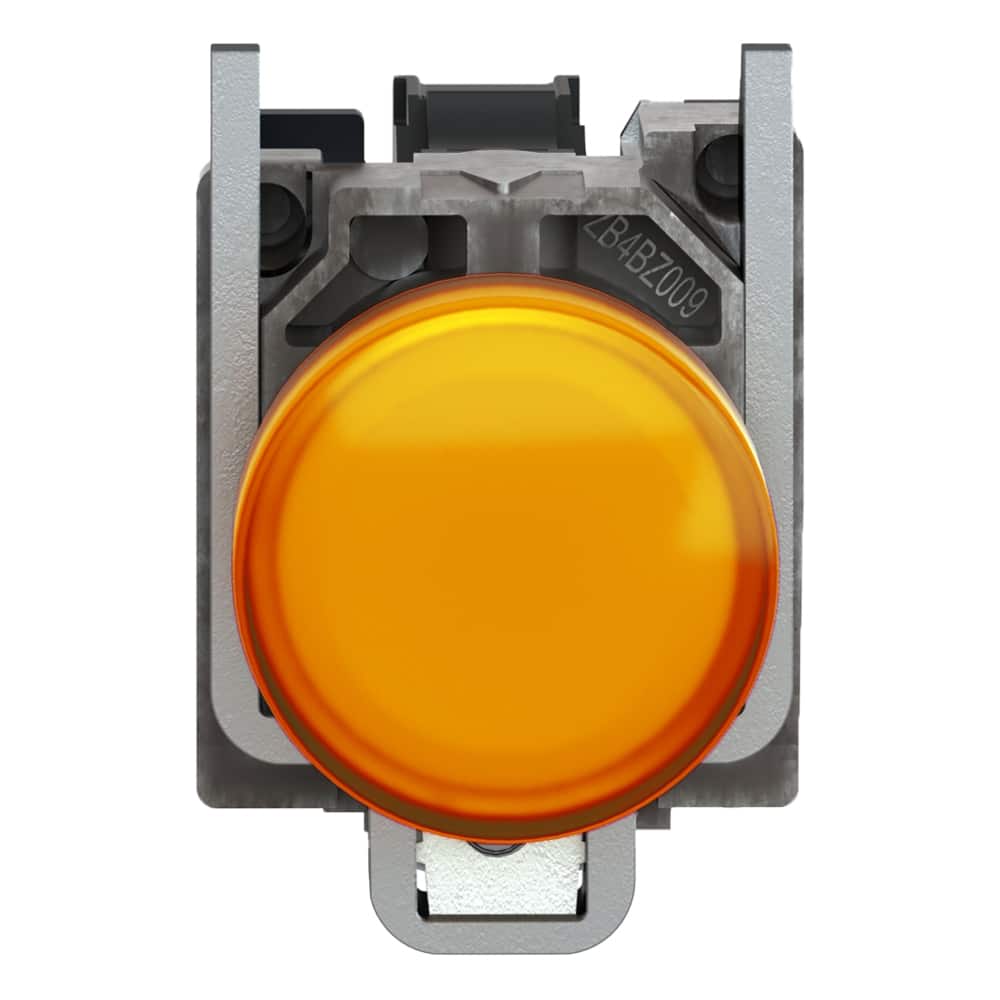

چراغ سیگنال زرد 220 ولت AC فلزی اشنایدر XB4BVM5

ویژگی‌های فنی چراغ سیگنال زرد فلزی اشنایدر کد XB4BVM5

• اهداف و کاربرد

چراغ‌های سیگنال اشنایدر کد XB4BVM5 یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند.

چراغ سیگنال نارنجی کد XB4BVM5 در صنعت با نام مخفف  XB4 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ نارنجی می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است. هدف از پیش بینی رنگ نارنجی در این نوع چراغ سیگنال استفاده در انواع موارد هشدار، مهم و اضطراری است که بتوان برقراری انواع وضعیت‌های حساس مختلف را به وسیله آن نمایش داد. در واقع این رنگ زمانی به کار می‌رود که لازم است در مورد ورودی‌ها، خروجی‌ها و تجهیزات خاص توجه و احتیاط به خرج داده شود.

به عنوان مثال برای عملکرد موتورهای اتوماتیک، نزدیک شدن بار یا فشار یا هر کمیت مهم به مقدار غیر مجاز، مانند دما، جریان، ولتاژ و … و سایر موارد هشدار از چراغ سیگنال نارنجی یا زرد استفاده می‌شود.

• نصب

قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود.

• ترمینال‎‌ها

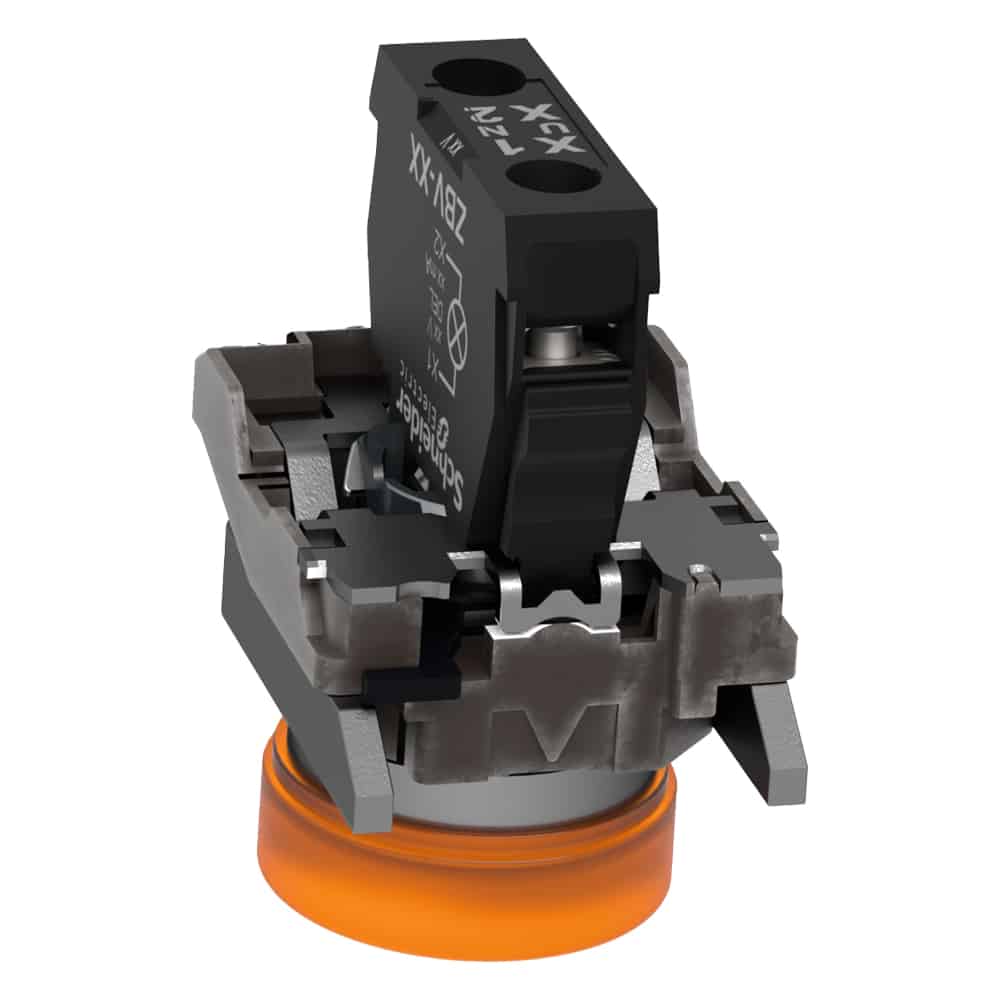

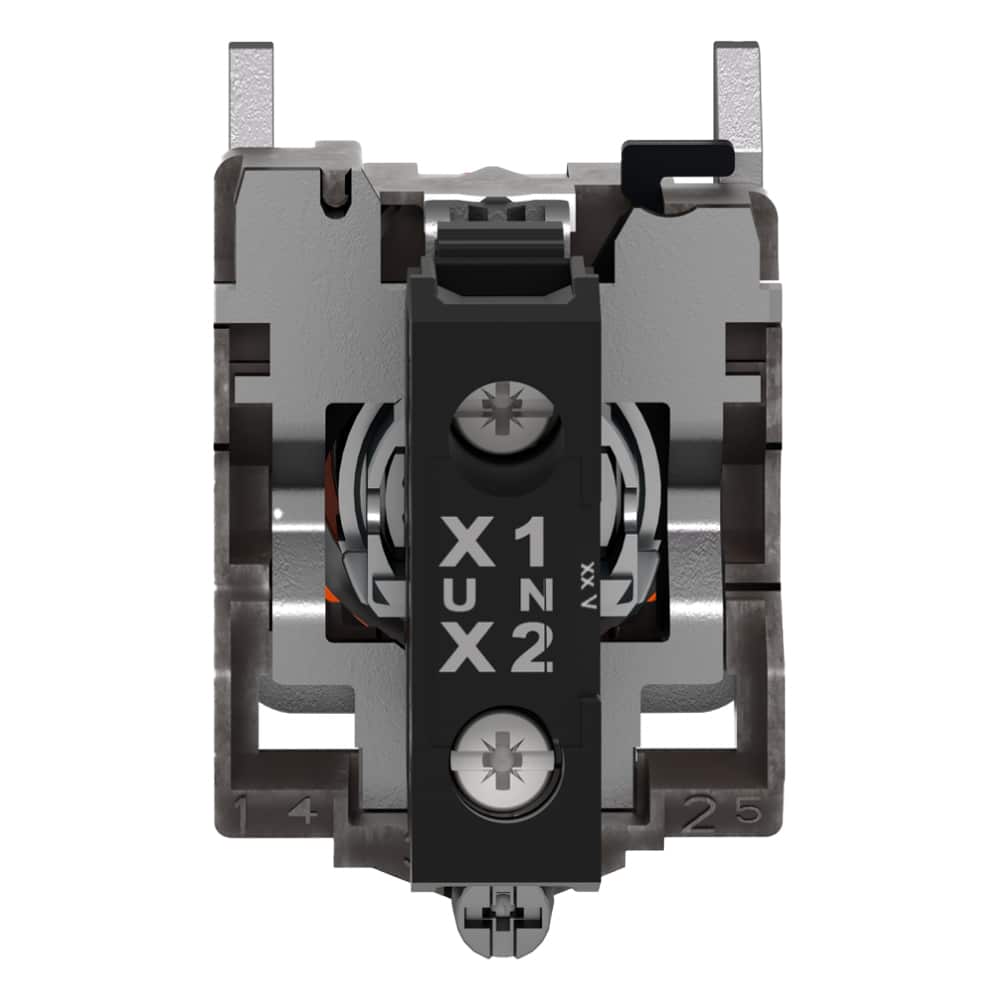

ترمینال‌های چراغ سیگنال اشنایدر کد XB4BVM5 که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ تغذیه نامی چراغ سیگنال اشنایدر کد XB4BVM5 بین 230 ولت تا 240 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است. محدوده ولتاژ تغذیه در این وسیله برای ولتاژ متناوب (AC) 195 تا 264 ولت تعیین شده می‌باشد. ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند. جریان مصرفی این چراغ سیگنال 14 میلی‌آمپر است.

• طول عمر

طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 100 هزار ساعت می‌باشد.

• ابعاد

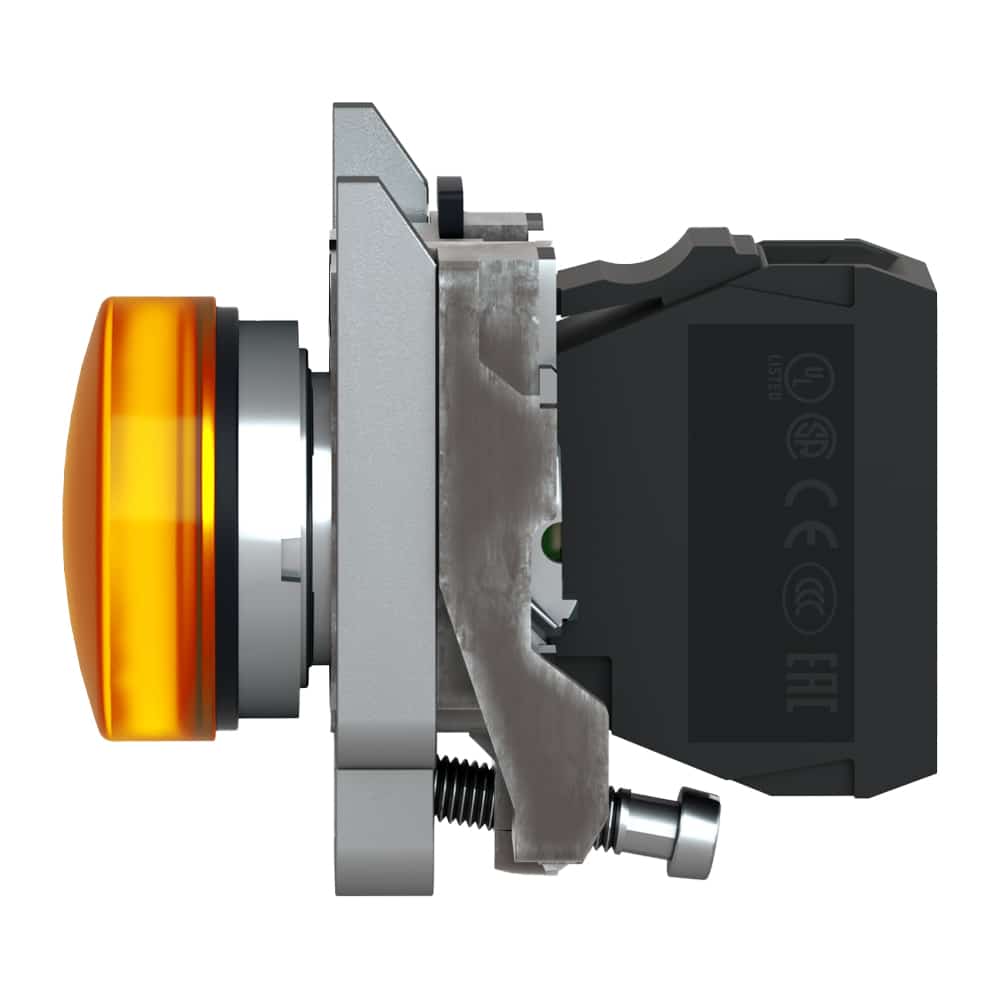

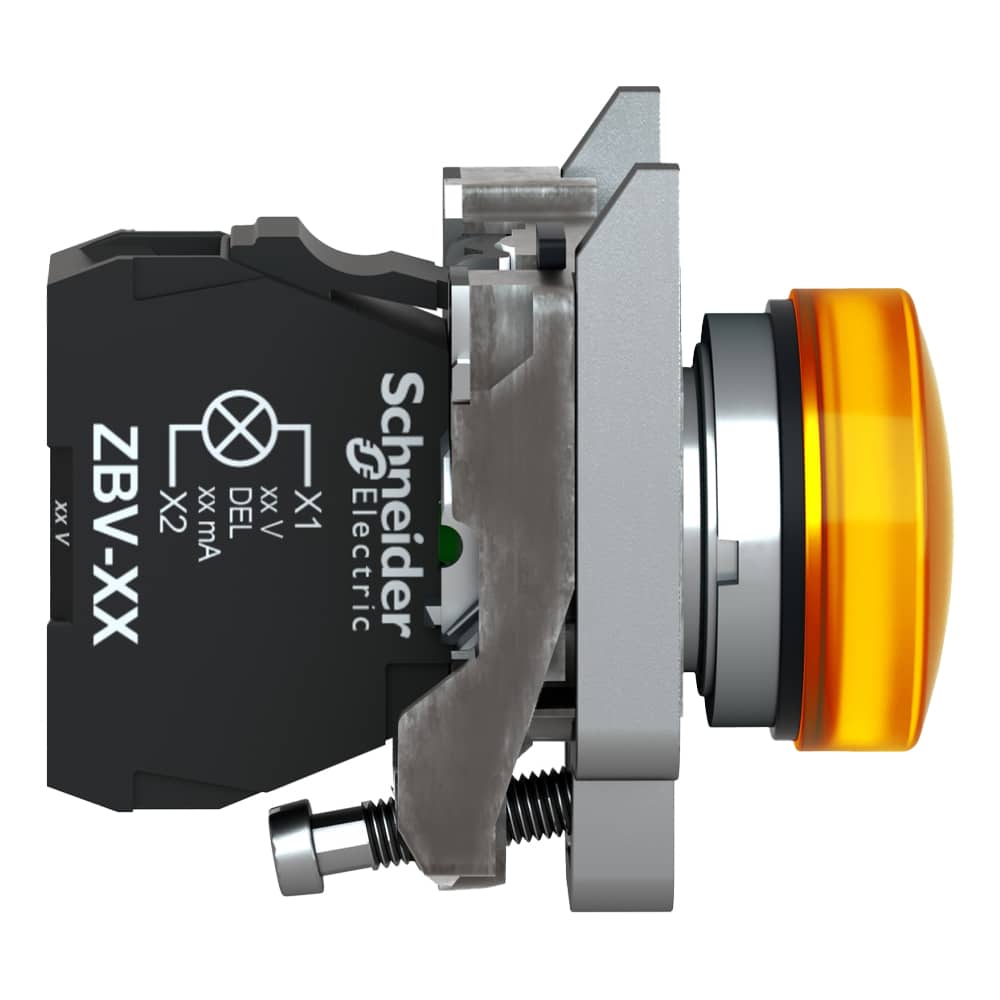

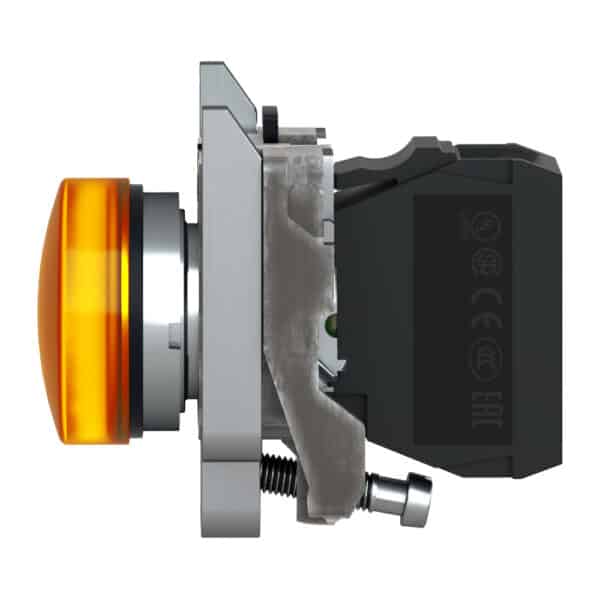

ابعاد ظاهری چراغ سیگنال اشنایدر کد XB4BVM5 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 54 میلی‌متر است.

• شرایط محیطی

با توجه به اینکه تجهیزات الکتریکی برای عملکرد درست و بالا رفتن قابلیت اطمینان تابع شرایط دمایی هستند باید دمای مناسبی را در محیط اطراف آن تامین کرد.

دمای محیط برای نگهداری یا انبار این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای عملکرد یا دمای عملیاتی مناسب محیط برای این وسیله باید بین 40- تا 70+ درجه سانتی‌گراد باشد.
این نوع چراغ سیگنال XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند.

 چراغ سیگنال اشنایدر کد XB4BVM5 از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت با درجه‌های IP66 ،IP67 ،IP69 ،IP69K تامین شده است.

علاوه بر این حفاظت در استاندارد دیگری نیز با درجه حفاظتی NEMA 13 و NEMA 4X در مقابل نفوذ گرد و غبار و آب تامین شده است.

نوعی درجه بندی دیگر نیز برای حفاظت در برابر ضربات و تنش‌های مکانیکی برای این وسیله تعیین شده که با درجه IK06 مشخص شده است.
