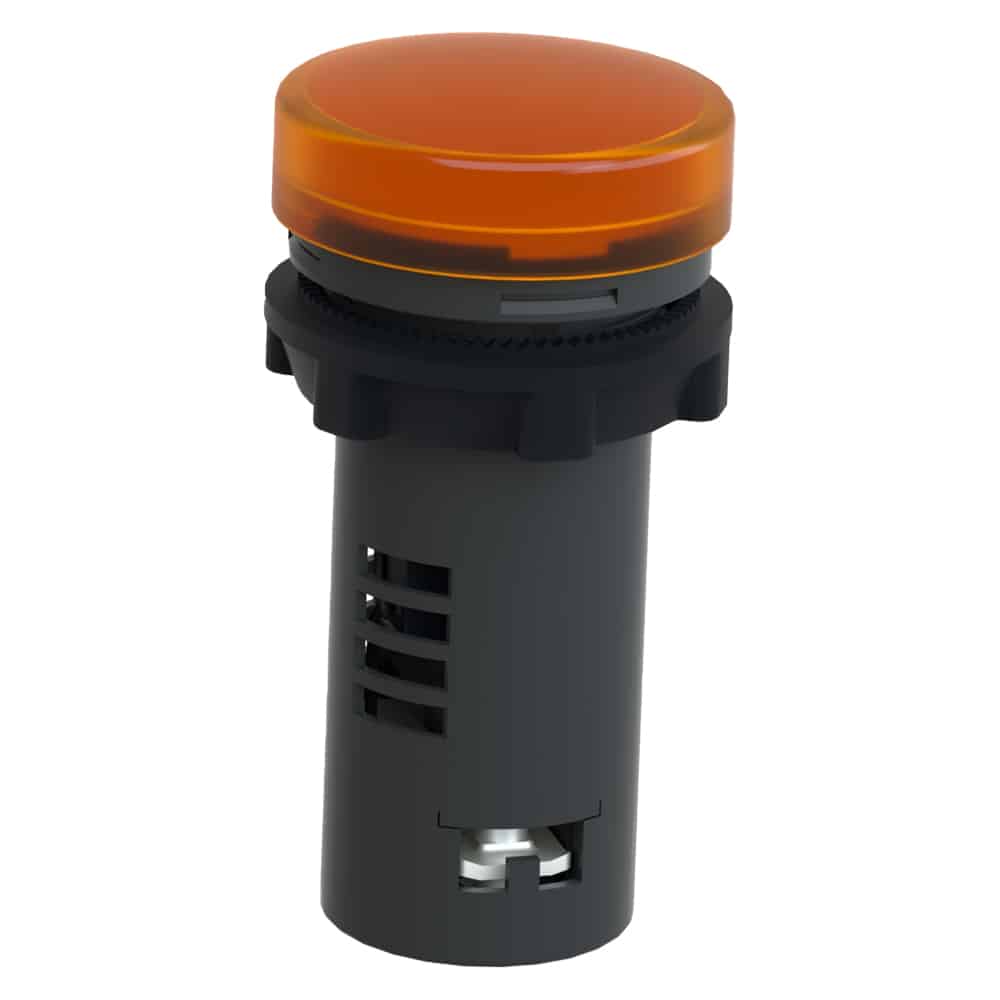

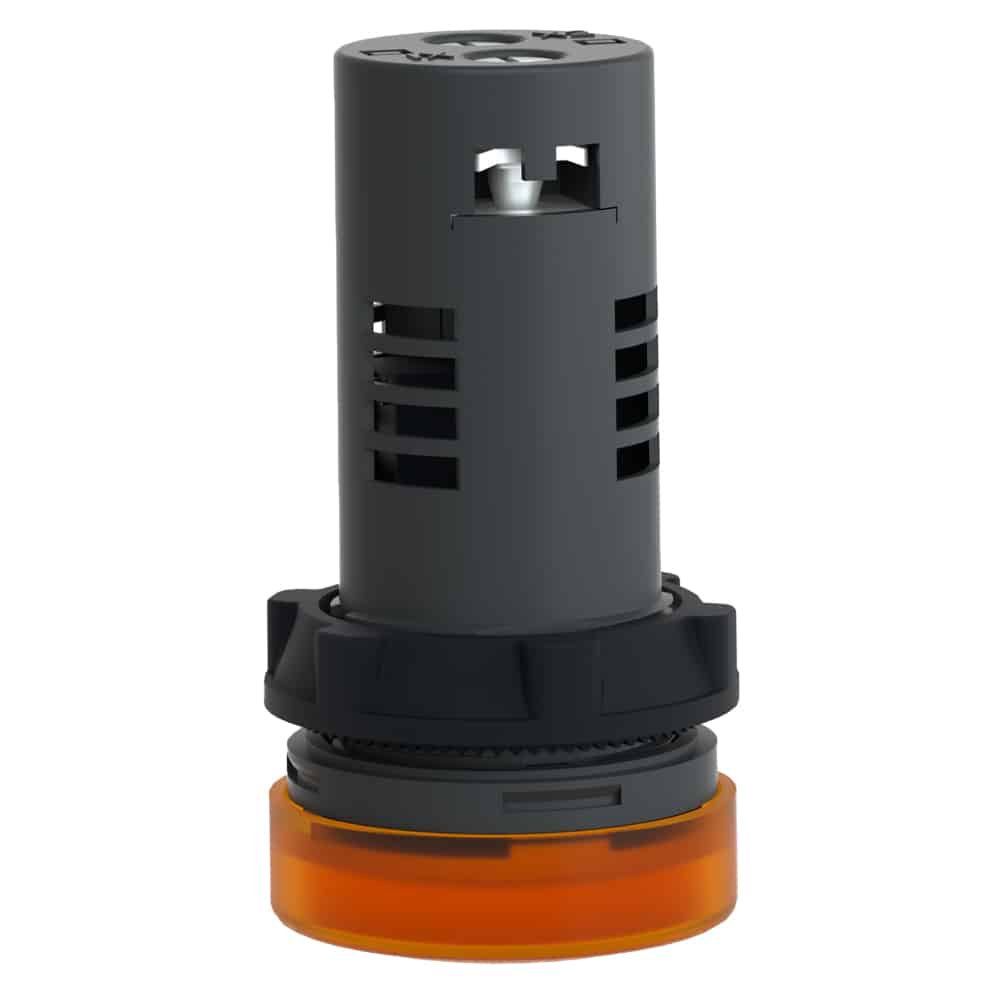

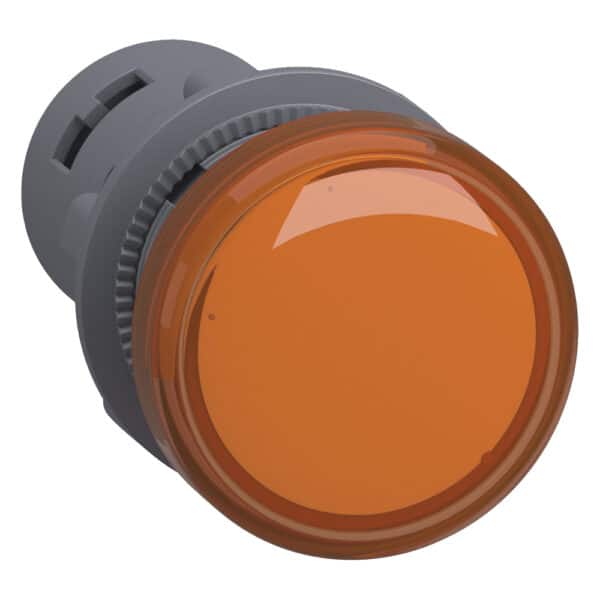

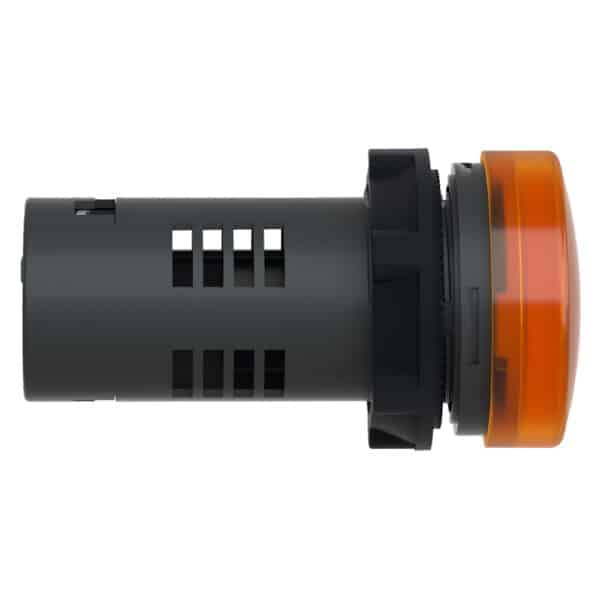

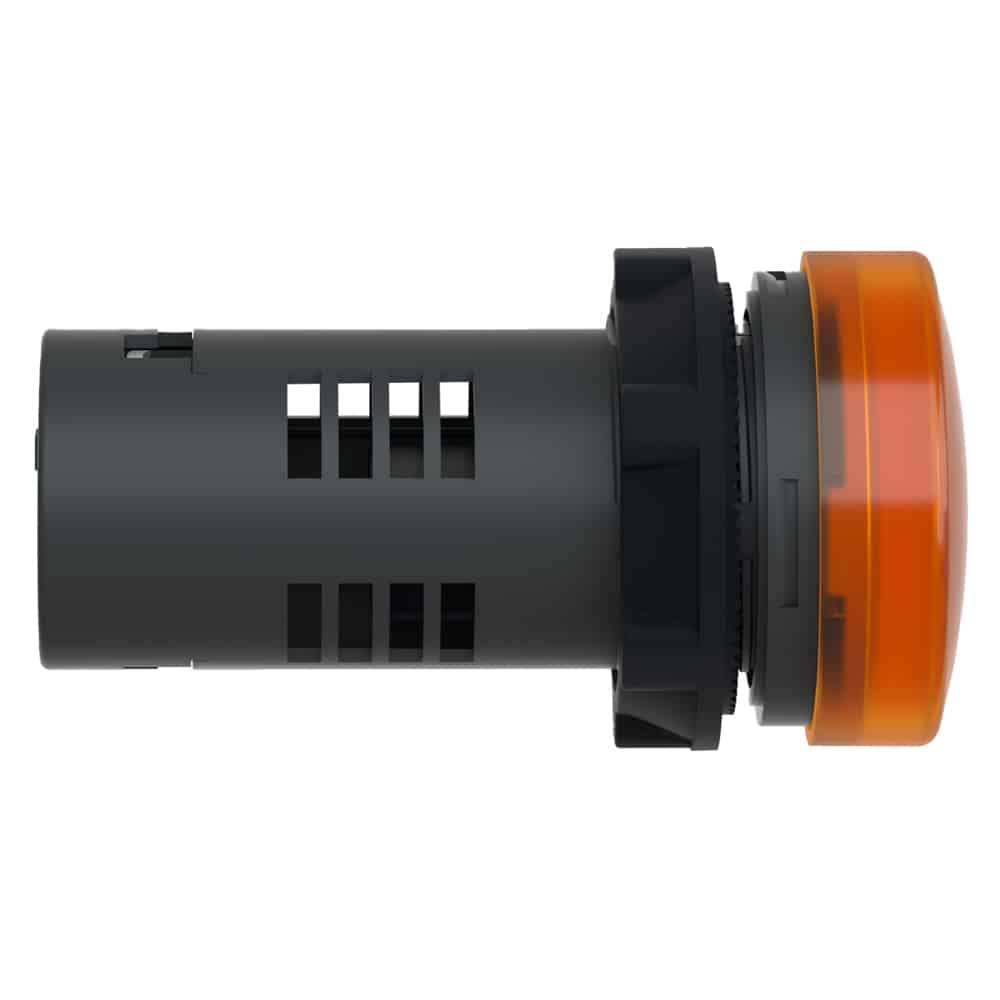

چراغ سیگنال زرد 220 ولت AC اشنایدر XA2EVM5LC

ویژگی‌های فنی چراغ سیگنال زرد اشنایدر کد XA2EVM5LC

• اهداف و کاربرد

چراغ‌های سیگنال اشنایدر کد XA2EVM5LC یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند.

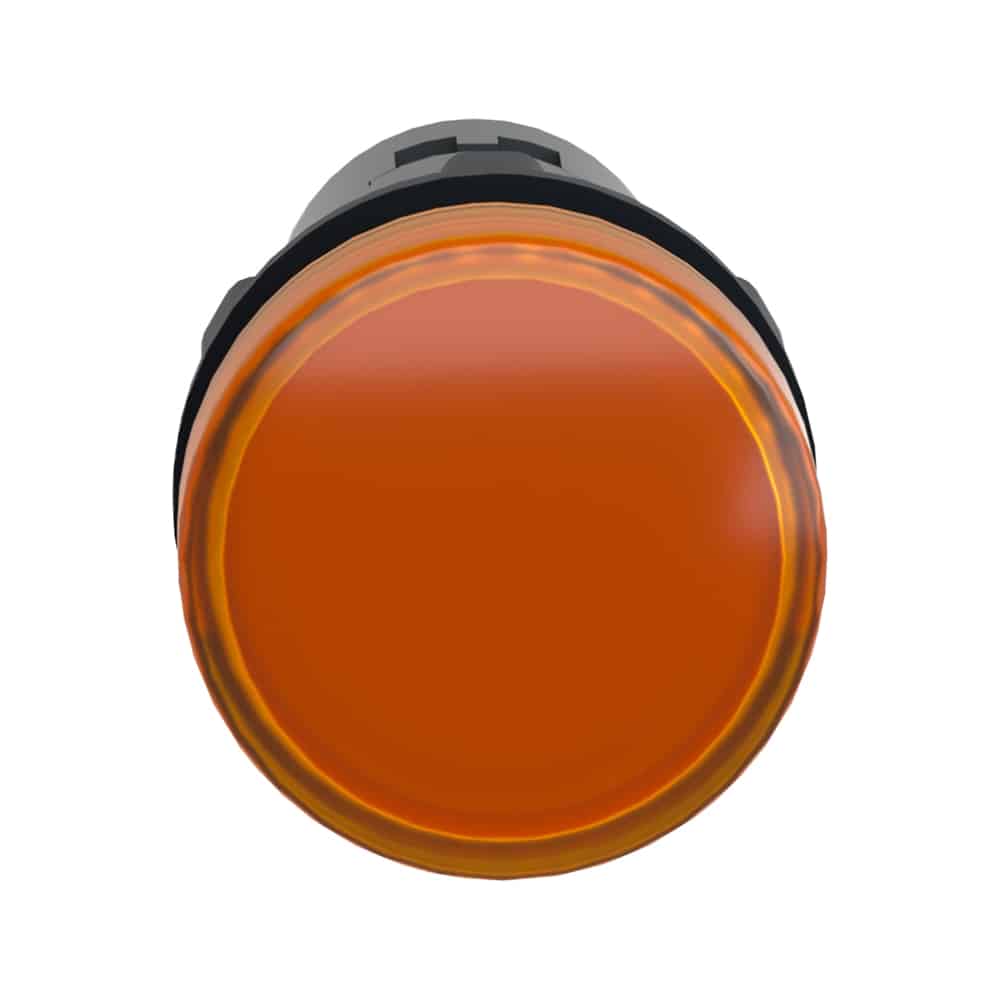

چراغ سیگنال کهربایی کد XA2EVM5LC در صنعت با نام مخفف  XA2 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ کهربایی می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است. هدف از پیش بینی رنگ کهربایی در این نوع چراغ سیگنال استفاده در موارد هشدار و اضطراری است که بتوان برقراری انواع وضعیت‌های هشدار و آماده باش را به وسیله آن نمایش داد.

• بدنه

بدنه این وسیله از جنس باکالیت دو عایقه است. این بدنه نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد.

• نصب

قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود.

• ترمینال‎‌ها

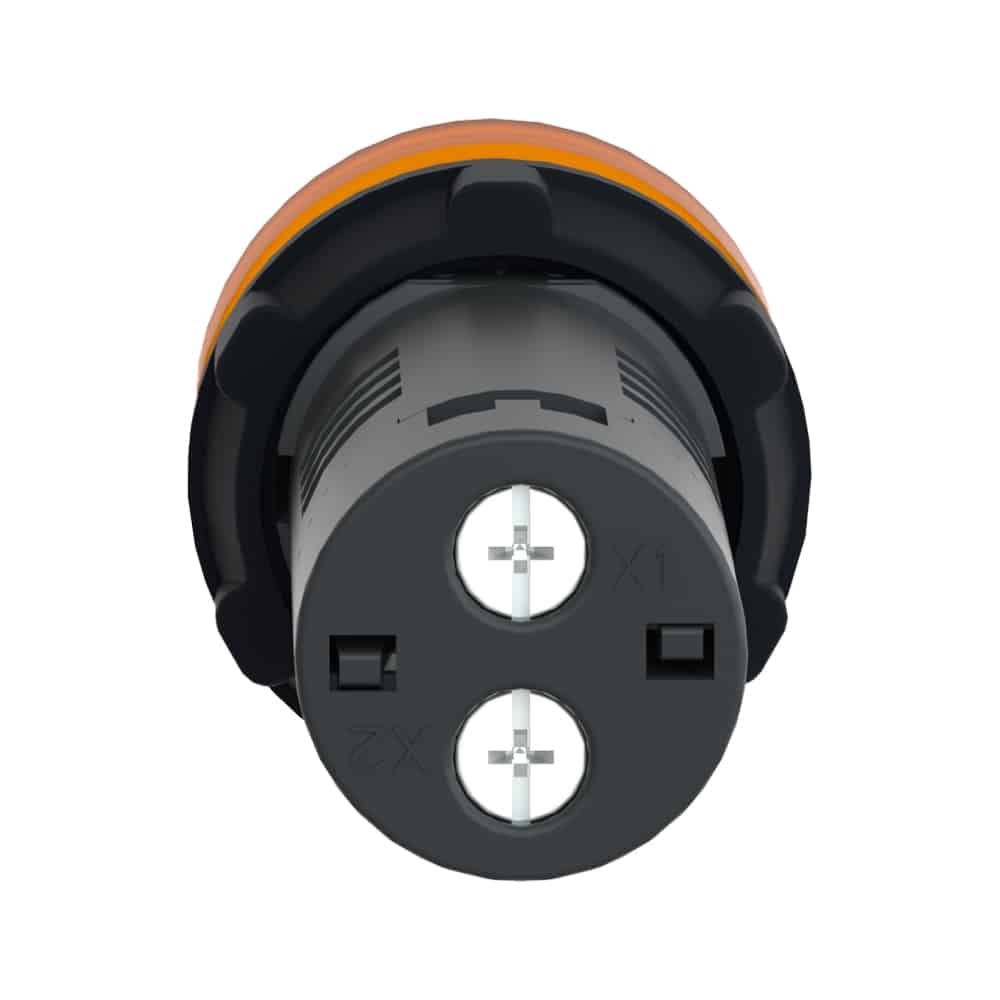

ترمینال‌های چراغ سیگنال اشنایدر کد XA2EVM5LC که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ تغذیه نامی چراغ سیگنال اشنایدر کد XA2EVM5LC بین 220 ولت تا 230 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است. محدوده ولتاژ تغذیه در این وسیله برای ولتاژ متناوب (AC) 0.8 تا 1.2 برابر ولتاژ تعیین شده می‌باشد. ولتاژ عایقی در این چراغ سیگنال 400 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند. جریان مصرفی این چراغ سیگنال حداکثر 20 میلی‌آمپر است.

• طول عمر

طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 40 هزار ساعت می‌باشد.

• ابعاد

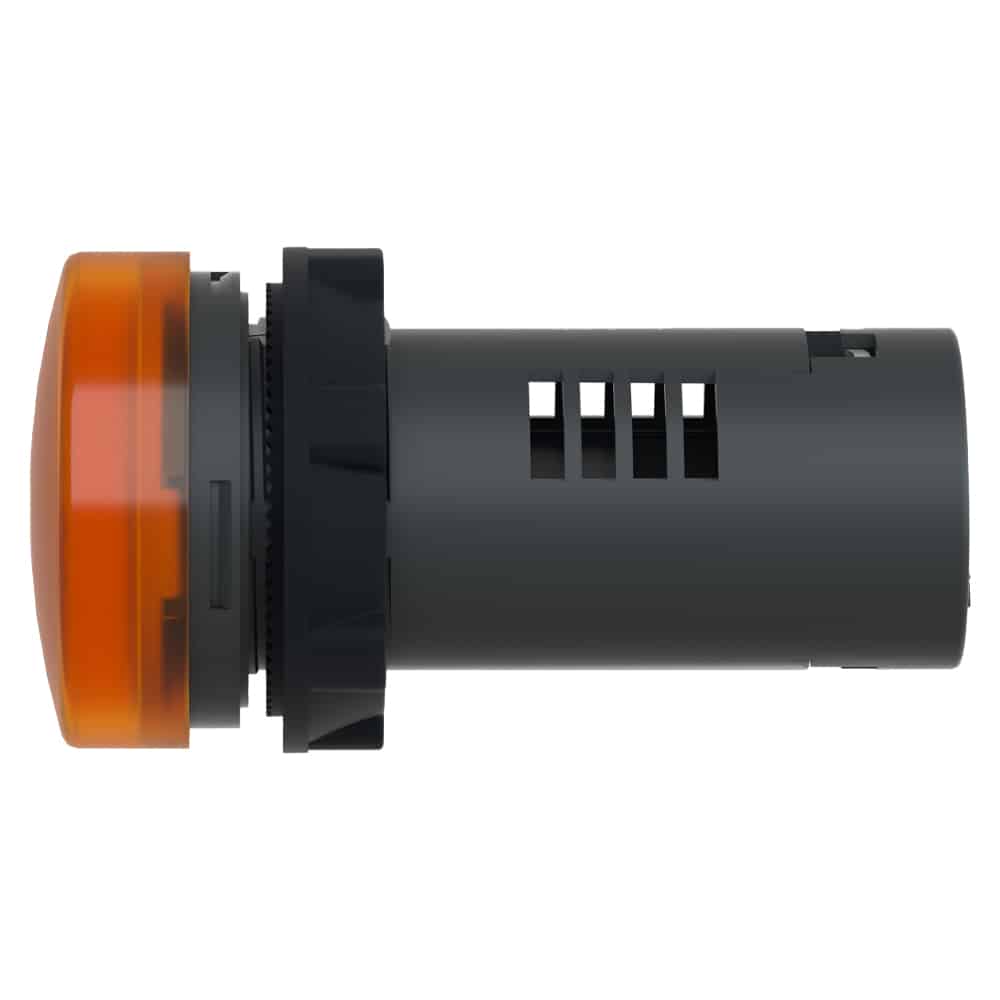

ابعاد ظاهری چراغ سیگنال اشنایدر کد XA2EVM5LC به این شرح است: ارتفاع آن‌ها 29 میلی‌متر ، عرض 29 میلی‌متر و عمق آن نیز 53 میلی‌متر است.

• شرایط محیطی

با توجه به اینکه تجهیزات الکتریکی برای عملکرد درست و بالا رفتن قابلیت اطمینان تابع شرایط دمایی هستند باید دمای مناسبی را در محیط اطراف آن تامین کرد.

دمای محیط برای نگهداری یا انبار این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای عملکرد یا دمای عملیاتی مناسب محیط برای این وسیله باید بین 25- تا 70+ درجه سانتی‌گراد باشد.
این نوع چراغ سیگنال XA2 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند.

 چراغ سیگنال اشنایدر کد XA2EVM5LC از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت در درجه حفاظتی IP65 قرار دارد.

علاوه بر این در مقابل لرزش و تنش‌های مکانیکی نیز با درجه حفاظتی IK05 تامین شده است.
