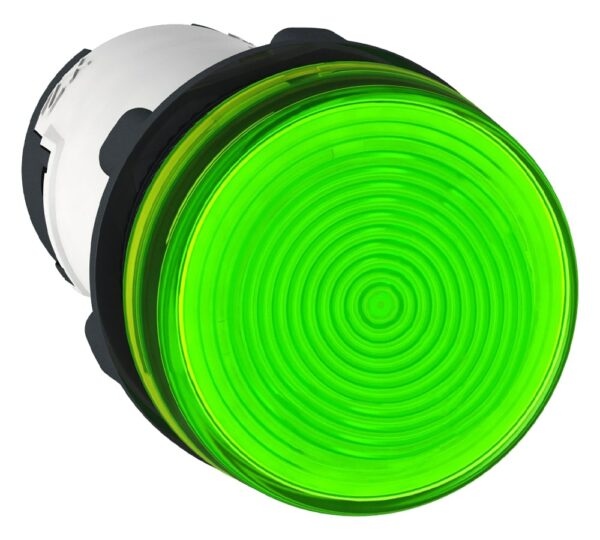

چراغ سیگنال سبز 220 ولت اشنایدر XB7EV63P

ویژگی‌های فنی چراغ سیگنال سبز اشنایدر کد XB7EV63P

• اهداف و کاربرد

چراغ‌های سیگنال اشنایدر کد XB7EV63P سبز یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند.

چراغ سیگنال سبز کد XB7EV63P سبز در صنعت با نام مخفف  XB7 شناخته می‌شوند و دارای درپوش شیشه‌ای سبز می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است. هدف از پیش بینی رنگ سبز در این نوع چراغ سیگنال استفاده در موارد عادی است. در واقع این رنگ زمانی به کار می‌رود که همه شرایط در کارکرد تجهیزات مختلف اعم از موتورهای الکتریکی یا سایر ماشین‌آلات عادی بوده و وضعیت ایمن و پایدار باشد. علاوه بر این برای نمایش برقراری یکی از فازها نیز در تابلوهای برق از این رنگ استفاده می‌شود.

• نصب

قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود.

• ترمینال‎‌ها

ترمینال‌های چراغ سیگنال اشنایدر کد XB7EV63P سبز که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ تغذیه نامی چراغ سیگنال اشنایدر کد XB7EV63P سبز حداکثر تا 250 ولت می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است. ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

ولتاژ ضربه قابل تحمل نیز برای این وسیله 6 کیلوولت تعیین شده است.

• ابعاد

ابعاد ظاهری چراغ سیگنال اشنایدر کد XB7EV63P سبز به این شرح است: ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 54 میلی‌متر است.

• شرایط محیطی

با توجه به اینکه تجهیزات الکتریکی برای عملکرد درست و بالا رفتن قابلیت اطمینان تابع شرایط دمایی هستند باید دمای مناسبی را در محیط اطراف آن تامین کرد.

دمای محیط برای نگهداری یا انبار این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای عملکرد یا دمای عملیاتی مناسب محیط برای این وسیله باید بین 25- تا 55+ درجه سانتی‌گراد باشد.
این نوع چراغ سیگنال XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند.

 چراغ سیگنال اشنایدر کد XB7EV63P سبز از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت در برای وجه جلو با درجه حفاظتی IP54 و برای وجه پشتی با درجه IP20 تامین شده است.

علاوه بر این حفاظت در استاندارد دیگری نیز با درجه حفاظتی NEMA 12 در مقابل نفوذ گرد و غبار و آب تامین شده است.
