مینی کنترل فاز میکروپروسسوری شیوا امواج کد 13JN1

رله کنترل فاز از جمله رله‌های کنترلی و نمایشی است که در اکثر تابلوها یکی از المان‌های کنترلی الزامی می‌باشد . همانطور که از اصطلاح روی این رله مشخص است اصلی‌ترین کاربرد و وظیفه این رله کنترل برقراری و کیفیت فازهای مدار است . رله‌های کنترل‌ فاز وسیله حفاظتی مناسبی در مقابل اختلالات شبکه برق هستند که با کنترل و پایش پارامترهای مختلف شبکه و قطع مدار در صورت بروز هرگونه ناهماهنگی و اختلال در این پارامترها از مدار محافظت کرده و خطای رخ داده را نمایش می‌دهند . پارامترهایی از قبیل وصل بودن فازهای ورودی مدار ، جابجایی و توالی فازها ، ولتاژ شبکه ، تقارن ولتاژ در فازها یا به اصطلاح تقارن فازها همگی مواردی هستند که توسط رله کنترل فاز کنترل شده و هرگونه اختلالی در این موارد موجب عملکرد رله کنترل فاز می‌شود و فرمان قطع مدار را صادر می‌کند .

مینی کنترل فاز میکروپروسسوری شیوا امواج کد 13JN1 در اندازه کوچک و با دقت بالا طراحی و تولید شده است . این وسیله دارای قابلیت پلمب و پوشش برای جلوگیری از دستکاری و تغییر تنظیمات دستگاه و پارامترهای آن می‌باشد و به افراد غیر مجاز و غیر متخصص اجازه وارد کردن تغییرات و تنظیمات را نمی‌دهد . این کنترل فاز همچنین قابلیت استفاده در مدارهای سه‌فاز را داشته و برای کنترل سه فاز ورودی مدار مورد استفاده قرار می‌گیرد . با به کارگیری این کنترل فاز میکروپروسسوری که مناسب استفاده در ولتاژهای متوسط صنعتی و غیر صنعتی هستند ، می‌توان پارامترهای مختلفی را مورد سنجش و پایش قرار داده و ایمنی مدار را از لحاظ تغییرات غیر مجاز این پارامترها تامین نمود .

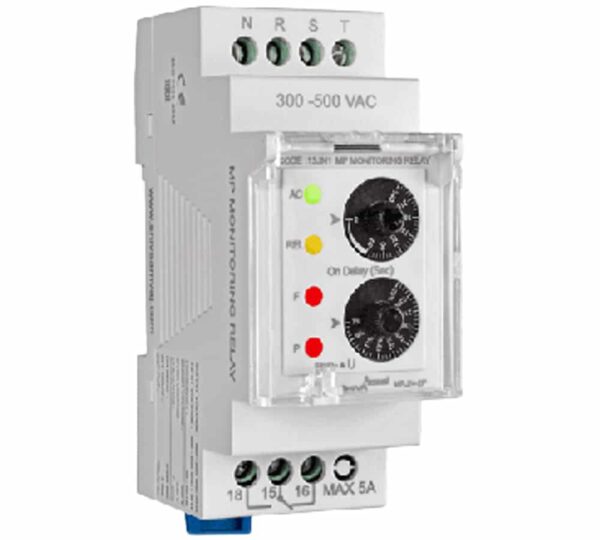

استفاده مینی کنترل فاز میکروپروسسوری شیوا امواج کد 13JN1 ، امکان کنترل اختلالات ناشی از قطع هریک از فازها ، کنترل توالی فاز ، کنترل تعادل بار و تعادل فاز ، اضافه ولتاژ و افت ولتاژ را در انواع کاربری‌های صنعتی ، مسکونی و … را فراهم می‌کند . این کنترل به معنی قطع مدار در صورت بروز اختلال در هر یک از پارامترهای ذکر شده می‌باشد که رله کنترل فاز آن را بنا بر تنظیمات اعمال شده سنجیده و تشخیص می‌دهد . کنترل فاز شیوا امواج 13JN1 بر روی بدنه خود دارای 4 چراغ LED نشان‌گر جهت نمایش وضعیت‌های مختلف است . هر یک از این چراغ‌ها با حروف و علایم مخففی مشخص شده‌اند که در وضعیت‌های مختلف روشن یا خاموش می‌شوند .
– چراغ AC که بالاترین چراغ روی بدنه است نشان دهنده برق ورودی دستگاه بوده و روشن بودن آن ، به معنی برقراری برق ورودی در دستگاه است .
– چراغ REL دومین چراغ روی دستگاه بوده و نشان دهنده وضعیت وصل یا قطع بودن رله‌ی دستگاه می‌باشد . زمانی که وضعیت مدار عادی است و خطایی وجود ندارد رله وصل بوده و در صورت بروز خطا این رله قطع می‌شود .
– چراغ F سومین چراغ از بالا ، نشانگر وجود خطای ولتاژی و عدم تعادل فاز در مدار است  . خطاهای ولتاژی می‌تواند اضافه ولتاژ یا افت ولتاژ در مدار باشد . در صورت بروز این خطاها ، رله قطع شده و چراغ F روشن شده یا چشمک خواهد زد .
– چراغ P پایین‌ترین چراغ روی بدنه دستگاه نیز نشان دهنده خطای توالی فازها است و بروز اختلال در این پارامتر همانند بروز سایر خطاها اعلام می‌شود .
– خطای دیگری که این دستگاه قادر به نمایش آن می‌باشد خطای جا به جایی فاز و خنثی (نول) است . این خطا با چشمک زدن هم‌زمان هر 4 LED روی دستگاه نمایش داده می‌شود . علاوه بر چراغ‌های نشانگر ، دو عدد پیچ تنظیم بر روی بدنه این دستگاه وجود دارد که برای تنظیم تغییرات ولتاژ و همچنین تاخیر زمانی در وصل است .

همانطور که اشاره شد این کنترل فاز دارای قابلیت تاخیر زمانی در قطع و وصل مدار است که با توجه به لزوم بررسی پایداری مدار پیش‌بینی شده است . تاخیر در وصل این دستگاه قابل تنظیم می‌باشد . این تنظیمات از طریق یک پیچ تنظیم مدرج انجام می‌شود که از 2 ثانیه تا 240 ثانیه بنا به نیاز و حساسیت مدار قابل تنظیم است . اما تاخیر در قطع مدار به صورت پیش‌فرض تا 3 ثانیه توسط خود دستگاه انجام شده و قابل تنظیم نمی‌باشد . همچنین در صورت بروز افت ولتاژ پس از استارت مدار ، دستگاه تا 10 ثانیه به صورت خودکار مدار را قطع می‌کند .

اضافه ولتاژ مجاز در این دستگاه حداکثر 440 ولت و افت ولتاژ مجاز 300 ولت است . همچنین عدم تعادل ولتاژ نیز از %7 تا %25 قابل تنظیم است . محدوده ولتاژ تغذیه در این رله کنترل فاز بین 180 تا 250 ولت متناوب (AC) بوده و در فرکانس‌های شبکه 50 تا 60 هرتز قابل بهره‌برداری می‌باشد . ولتاژ ورودی نیز در این دستگاه باید بین 300 تا 500 ولت متناوب برای سیستم سه‌فاز باشد . جریان خروجی این رله نیز 5 آمپر است .

دمای محیط در شرایط عملیاتی این وسیله باید بین 20- درجه تا 65+ درجه سانتی‌گراد و رطوبت محیط نیز حداکثر 70 درصد باشد . این دستگاه از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت دارای درجه حفاظتی IP30 می‌باشد .
