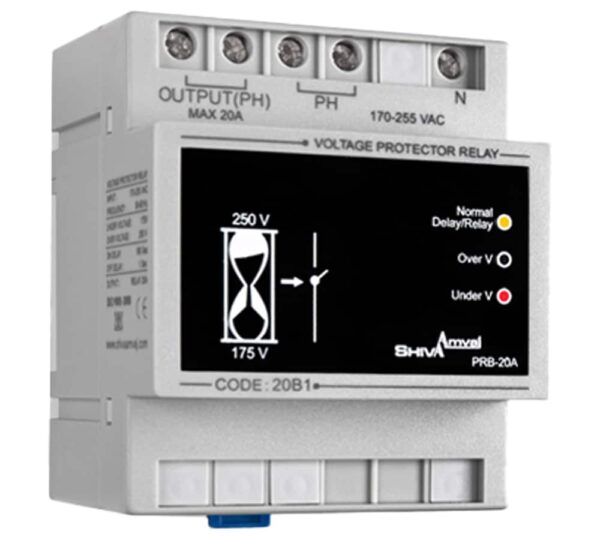

محافظ ولتاژ 20 آمپر شیوا امواج کد 20B1

محافظ ولتاژ وسیله‌ای است که مدار و تجهیزات آن را در برابر خطاهای ولتاژی که برای مدار و تاسیسات الکتریکی خطرناک هستند محافظت می‌کند . این وسیله در اصل با هدف محافظت وسایل و تجهیزات الکتریکی طراحی و ساخته می‌شود . محافظ ولتاژ دارای قابلیت کنترل مدار در صورت افزایش و افت بیش از حد ولتاژ از مقدار تنظیم شده است که در نتیجه آن می‌توان از بسیاری از هزینه‌ها و خطرات ناشی از خطاهای ولتاژ جلوگیری کرد . محافظ ولتاژ شیوا امواج کد 20B1 با دقت بالا طراحی و تولید شده است که دارای قابلیت استفاده برای انواع صنایع و کاربری‌های غیر صنعتی مانند ساختمان‌های مسکونی و … است .

همچنین این وسیله توانایی عبور جریان‌های بالا را نیز داشته و نیازی به کنتاکتور کمکی ندارد . با به کارگیری این محافظ ولتاژ می‌توان پارامترهای ولتاژ را مورد سنجش و پایش قرار داده و ایمنی مدار را از لحاظ تغییرات غیر مجاز این پارامترها تامین نمود . محافظ ولتاژ شیوا امواج 20B1 بر روی بدنه خود دارای 3 چراغ LED نشان‌گر جهت نمایش وضعیت‌های مختلف است . هر یک از این چراغ‌ها با حروف و علایم مخففی مشخص شده‌اند که در وضعیت‌های مختلف روشن یا خاموش می‌شوند .

• چراغ DELAY/RELAY پیش از وصل رله و در هنگام محاسبه زمان برای وصل آن روشن می‌شود .
• چراغ OVER V نشان دهنده خطای اضافه ولتاژ است . مقدار اضافه ولتاژ برای این محافظ تا 250 ولت قابل تنظیم می‌باشد .
• چراغUNDER V نیز برای افت ولتاژ در نظر گرفته شده است که قابل تنظیم تا 175 ولت می‌باشد .

محافظ ولتاژ 20B1 دارای قابلیت تاخیر زمانی در قطع و وصل مدار است که با توجه به لزوم بررسی پایداری مدار پیش‌بینی شده است . تاخیر در قطع و وصل این دستگاه قابل تنظیم نمی‌باشد . مدت زمان پیش‌بینی شده برای وصل رله 180 ثانیه و برای قطع آن 1 ثانیه است . در صورتیکه ولتاژ شبکه بین 175 تا 250 ولت متناوب باشد ، پس از 3 دقیقه یا 180 ثانیه رله وصل می‌شود و در صورت افزایش یا کاهش ولتاژ از مقدار گفته شده ، رله پس از 1 ثانیه باز می‌شود .

ولتاژ ورودی در این دستگاه باید بین 170 تا 255 ولت متناوب (AC) بوده و در فرکانس‌های شبکه 50 تا 60 هرتز قابل بهره‌برداری می‌باشد . جریان خروجی این رله 20 آمپر است . دمای محیط در شرایط عملیاتی این وسیله باید بین 20- درجه تا 65+ درجه سانتی‌گراد و رطوبت محیط نیز حداکثر 70 درصد باشد . این دستگاه از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت دارای درجه حفاظتی IP30 می‌باشد .
