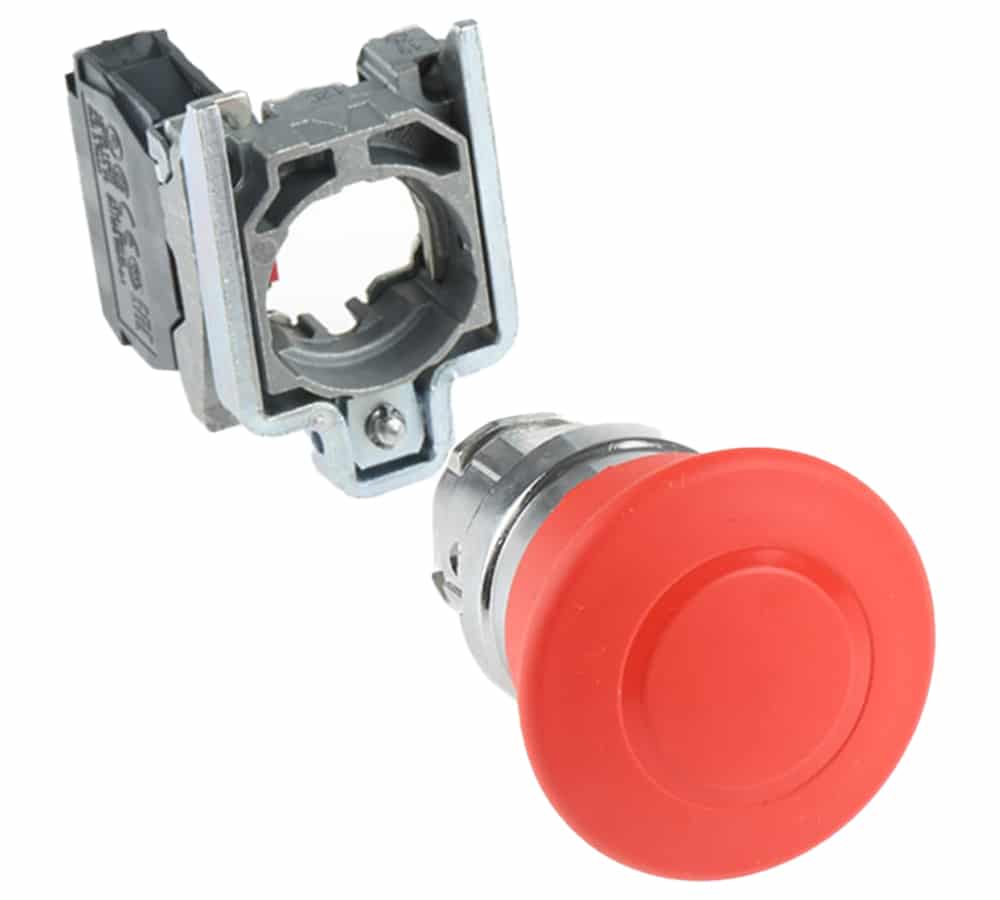

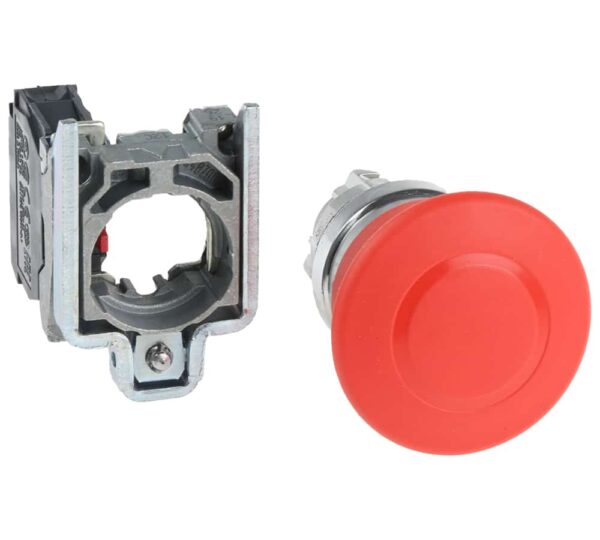

قارچی ساده فلزی اشنایدر XB4BT842

ویژگی های فنی پوش باتن XB4BT842

• اهداف و کاربرد

پوش باتن‌های XB4BT842 دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های قارچی اضطراری شناخته می‌شوند با مکانیزم فشار دستی عمل می‌کنند. شستی این پوش باتن‌ها به شکل قارچ بوده و با داشتن قطر 40 میلی‌متری قابلیت استفاده و تشخیص راحت‌تری دارند. شکل و رنگ خاص شستی نیز باعث تشخیص بهتر و راحت‌تر آن می‌شود. این شستی برگشت‌پذیر نبوده و با هر بار فشار یا عمل تحریک در حالت قطع، قفل می‌شود. برای آزاد کردن آن از روش کشیدن شستی در جهت عکس فشار آن استفاده می‌شود.

این شستی که به رنگ قرمز بر روی مکانیزم پوش باتن تعبیه شده است، بدون چراغ بوده و به دلیل رنگ واضح و قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد.

از این نوع پوش باتن‌های قرمز برای قطع اضطراری مدار استفاده می‌شود. هدف اصلی از به کارگیری این رنگ در تابلوهای برق، نشان دادن کاربرد توقف یا عملیات اضطرار پوش باتن است. عملیات قطع در این پوش باتن به روش قطع آرام انجام می‌شود.

• مشخصات شستی

جنس قاب پوش باتن XB4BT842 فلزی با روکش کروم است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه، ارتعاشات و … مقاومت بالایی دارد.

قطر محل نصب برای این پوش باتن 22 میلی‌متر در نظر گرفته می‌شود که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود.

• کنتاکت‌ها و ترمینال‌ها

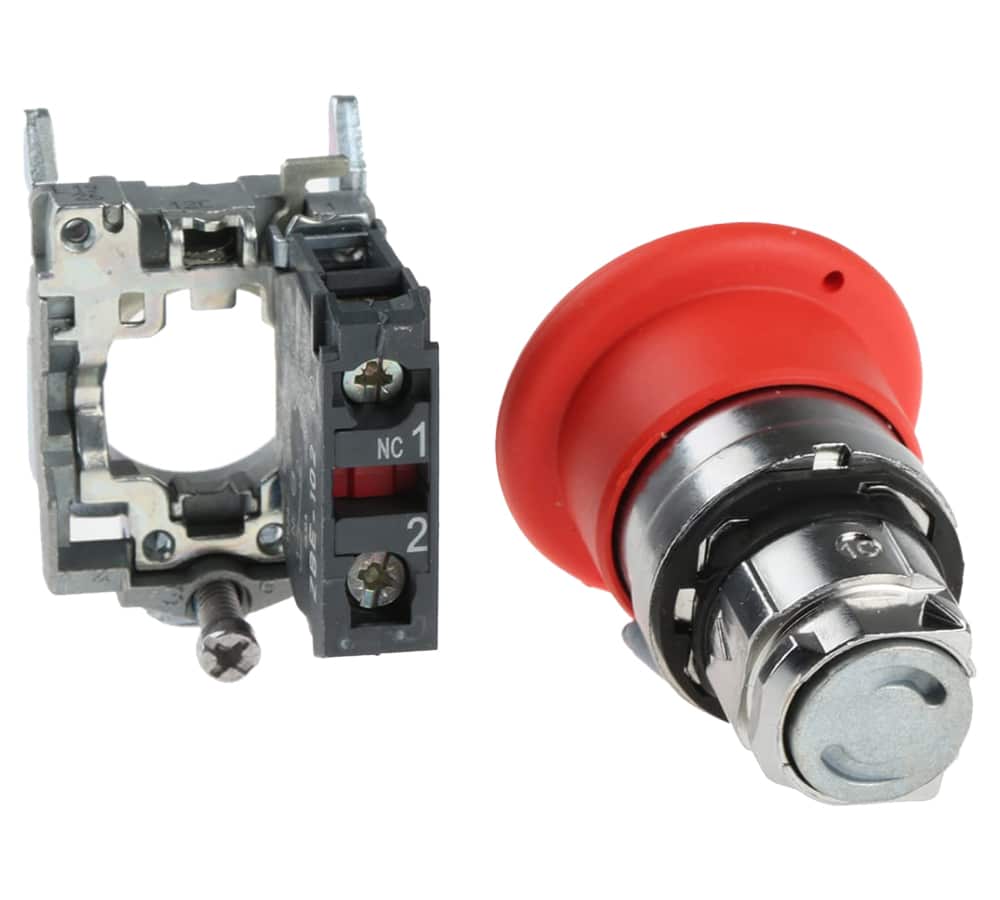

‌ پوش باتن XB4BT842 دارای 1 کنتاکت‌ بسته (NC: Normally Close) است که با شماره 1 – 2 پشت پوش باتن مشخص شده است. جنس این کنتاکت‌ها از آلیاژ نقره که ترکیبی از نقره و نیکل می‌باشد تشکیل شده است.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند، از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ عایقی در پوش باتن XB4BT842 برابر  600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا دارای تحمل تا 10 آمپر است. علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد.

جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد.

• ابعاد

ابعاد ظاهری پوش باتن XB4BT842 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 40 میلی‌متر و عمق آن نیز 82 میلی‌متر است.

• مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

• دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XB4BT842 تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 3 میلیون سیکل تعیین شده است.

• مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری و دمای عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

پوش باتن XB4BT842 در درجه حفاظت مختلفی از نظر نفوذ رطوبت، ذرات ریز، گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP66 ،IP67 ،IP69 و IP69K  برای محافظت این وسیله برقرار است.
