قارچی قفل شو کلید‌دار اشنایدر XB7NS9444

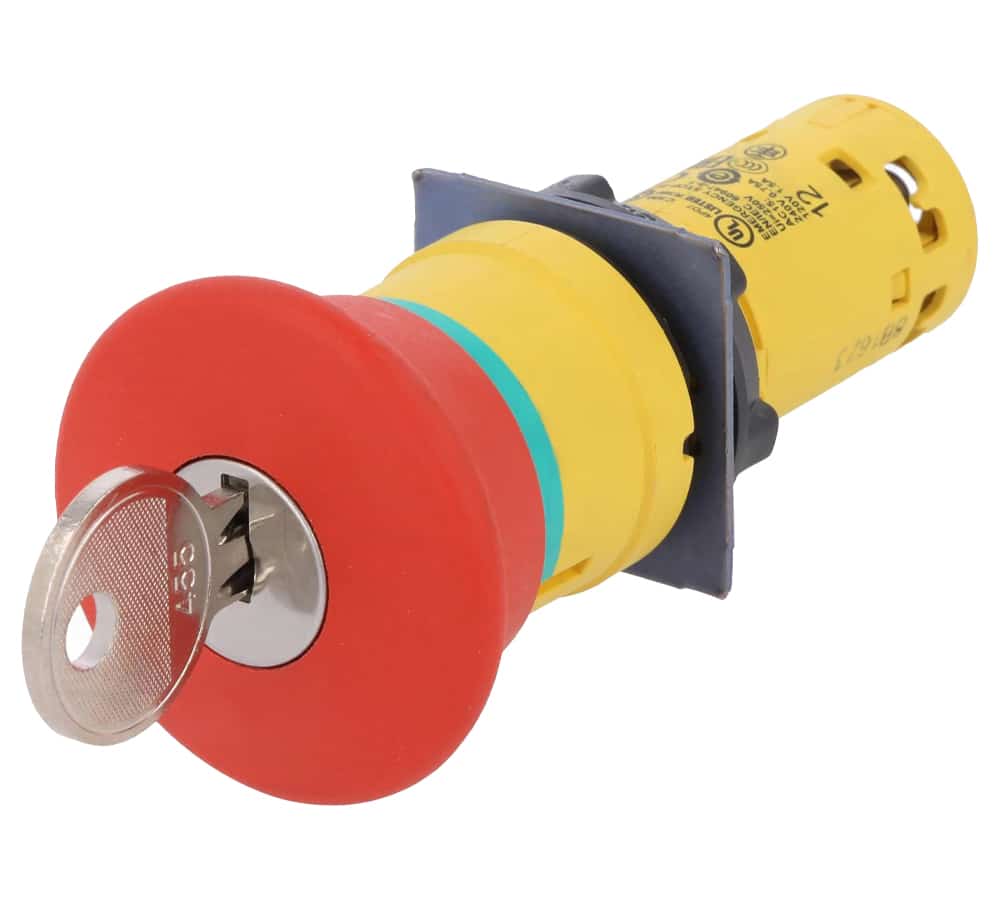

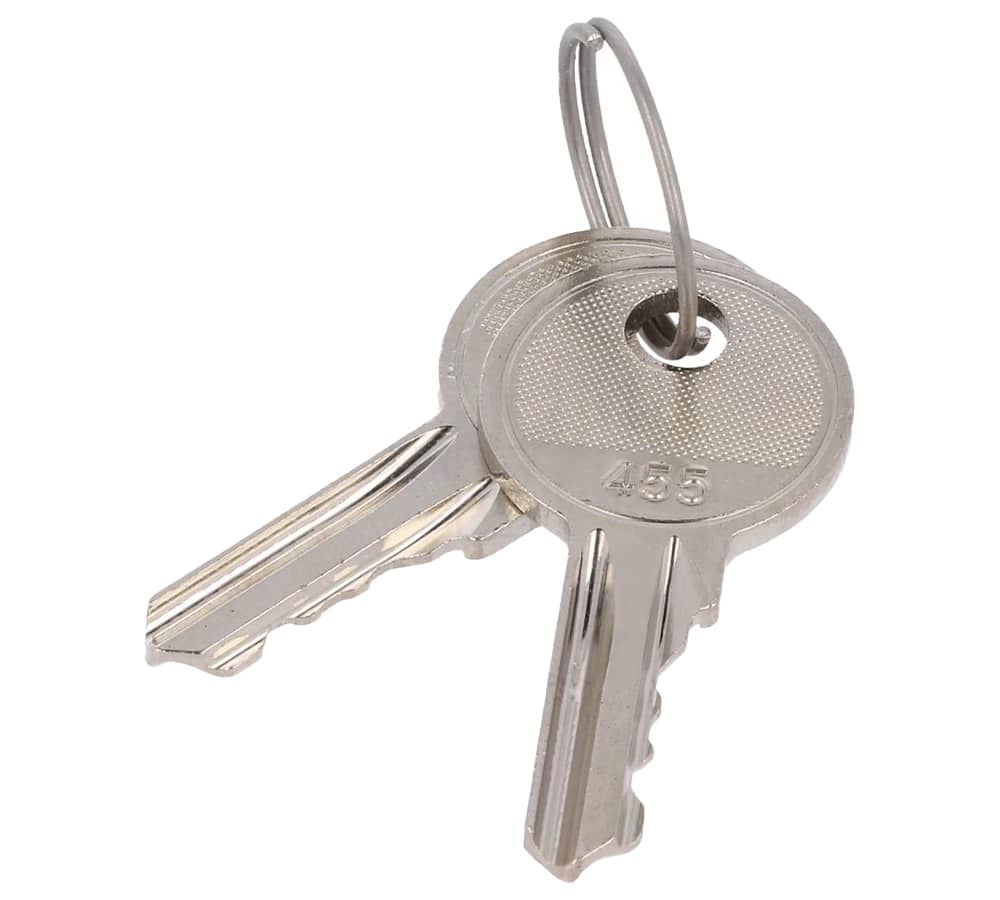

این نوع پوش باتن‌ها دارای نام اختصاری XB7 هستند و در صنعت به عنوان شستی‌های قارچی اضطراری شناخته می‌شوند با مکانیزم فشار دستی عمل می‌کنند . شستی این پوش باتن‌ها به شکل قارچ بوده و با داشتن قطر 40 میلی‌متری قابلیت استفاده و تشخیص راحت‌تری دارند . شکل و رنگ خاص شستی نیز باعث تشخیص بهتر و راحت‌تر آن می‌شود . این شستی برگشت‌پذیر نبوده و با هر بار فشار یا عمل تحریک در حالت قطع قفل می‌شود . برای آزاد کردن آن از مکانیزم قفل مکانیکی که از طریق کلید شماره 455 انجام می‌گردد استفاده می‌شود . علاوه بر این قابلیت قفل شستی نیز از طریق همین کلید تامین می‌شود . قفل پوش باتن از نظر جلوگیری از تحریک ناخواسته آن دارای اهمیت است .

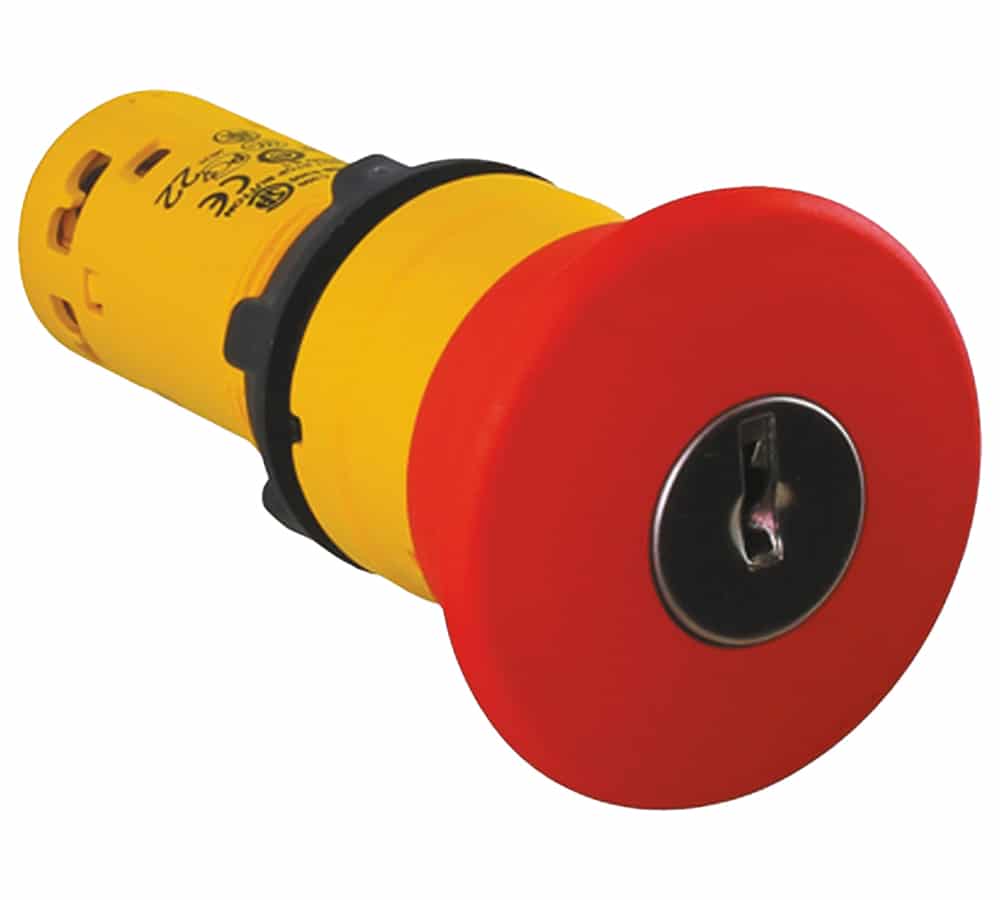

این شستی که به رنگ قرمز بر روی مکانیزم پوش باتن تعبیه شده است بدون چراغ بوده و به دلیل رنگ واضح و قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد . از این نوع پوش باتن‌های قرمز برای قطع اضطراری مدار استفاده می‌شود . هدف اصلی از به کارگیری این رنگ در تابلوهای برق ، نشان دادن کاربرد توقف یا عملیات اضطرار پوش باتن است . عملیات قطع در این پوش باتن به روش عملکرد سریع انجام می‌شود . جنس بدنه و شستی این نوع پوش باتن باکالیت است. این بدنه دارای نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد .

قطر محل نصب برای این پوش باتن 22 میلی‌متر در نظر گرفته می‌شود . قطر مناسب برای برش ، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود . این نوع پوش باتن دارای 2 کنتاکت‌ بسته (NC : Normally Close) است که با شماره 11-12 و 21-22 پشت پوش باتن مشخص شده است . ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سر سیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.34 تا 2×2.5 mm² می‌باشد .

ولتاژ عایقی در این شستی 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . این پوش باتن در مقابل جریان اتصال کوتاه بالا دارای تحمل تا 4 آمپر است . جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری از 0.1 تا 1.5 آمپر می‌باشد . ابعاد ظاهری این پوش باتن‌ها به این شرح است : ارتفاع آن‌ها 40 میلی‌متر ، عرض 40 میلی‌متر و عمق آن نیز 72 میلی‌متر است .

دوام الکتریکی این وسیله تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد . به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد . دوام مکانیکی نیز در این وسیله 100 هزار سیکل تعیین شده است . دمای محیط برای نگهداری این وسیله بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای عملیاتی آن باید بین 25- درجه تا 70+ درجه سانتی‌گراد باشد . این پوش باتن‌های XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است .
