شستی فلزی قرمز درپوش دار اشنایدر XB4BP42

ویژگی های فنی پوش باتن XB4BP42

• اهداف و کاربرد

پوش باتن‌های XB4BP42 دارای نام اختصاری XB4 هستند و در صنعت به عنوان شستی‌های فشاری برگشت‌پذیر اضطراری شناخته می‌شوند. منظور از برگشت‌پذیر بودن این پوش باتن‌ها، حالت فنری آن‌هاست که با فشار دادن یا تحریک دستی فرمان لازم را صادر می‌کنند و با برداشتن نیروی دست، به حالت اولیه خود باز می‌گردند.

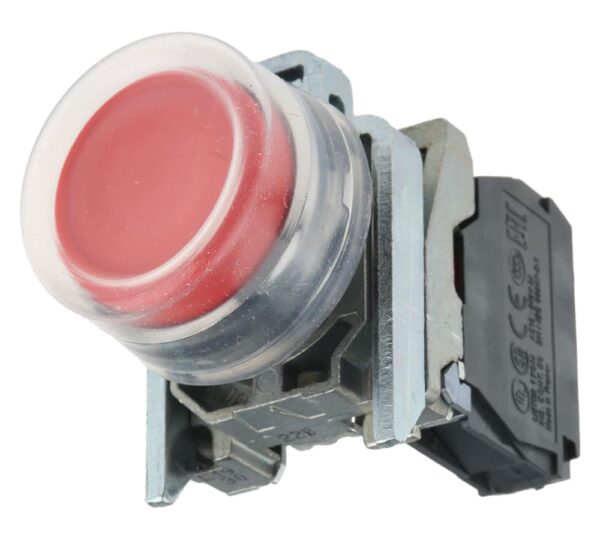

این وسیله که یک شستی به رنگ قرمز بر روی آن تعبیه شده است، بدون چراغ بوده و به دلیل رنگ واضح و قابل قبول خود به راحتی از فاصله دور قابل تشخیص می‌باشد.

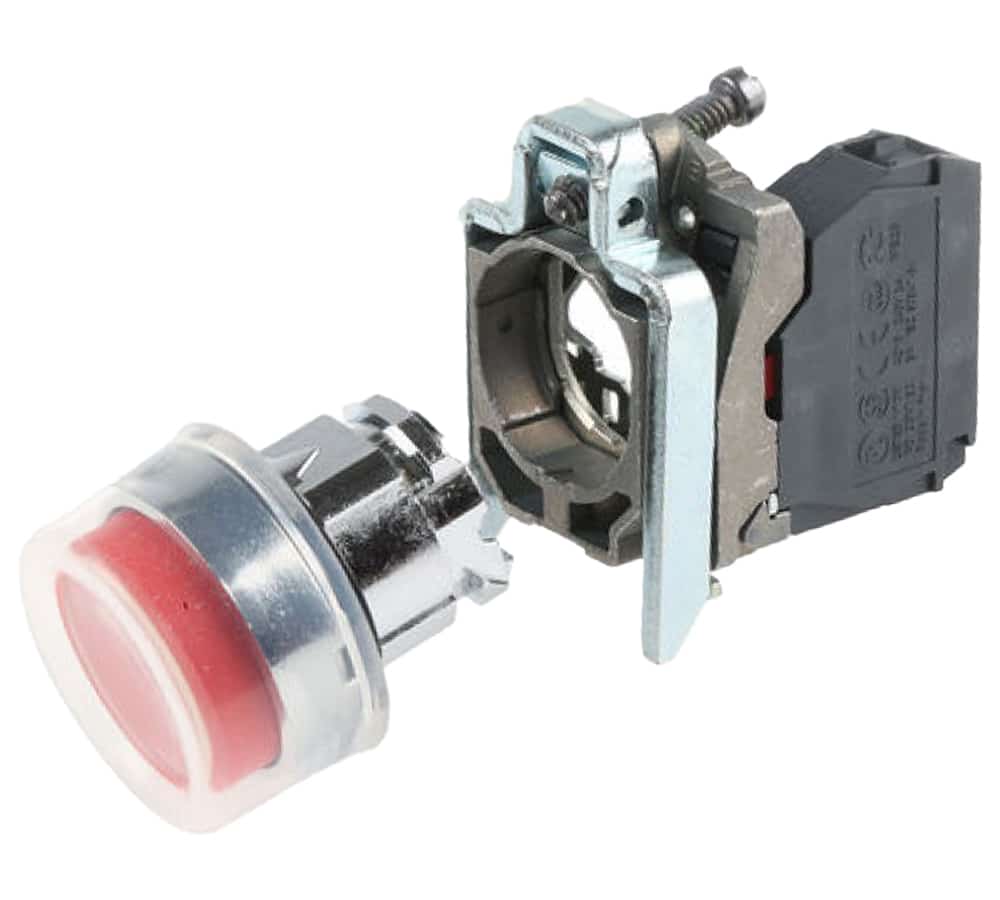

این نوع پوش باتن‌ بر روی شستی خود یک نوع کاور محافظ دارد که علاوه بر محافظت از شستی در برابر آلودگی و ضربات و غیره نوعی مانع برای فشردن ناخواسته شستی می‌باشد.

از این نوع پوش باتن‌های قرمز برای قطع مدار به صورت عادی یا اضطراری استفاده می‌شود. هدف اصلی از به کارگیری این رنگ در تابلوهای برق، نشان دادن کاربرد توقف یا عملیات اضطرار پوش باتن است.

• مشخصات شستی

بدنه پوش باتن XB4BP42 از جنس فلزی با روکش کروم است. استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مختلف مانند ضربه، ارتعاشات و … مقاومت بالایی دارد.

قطر شستی این پوش باتن 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

• کنتاکت‌ها و ترمینال‌ها

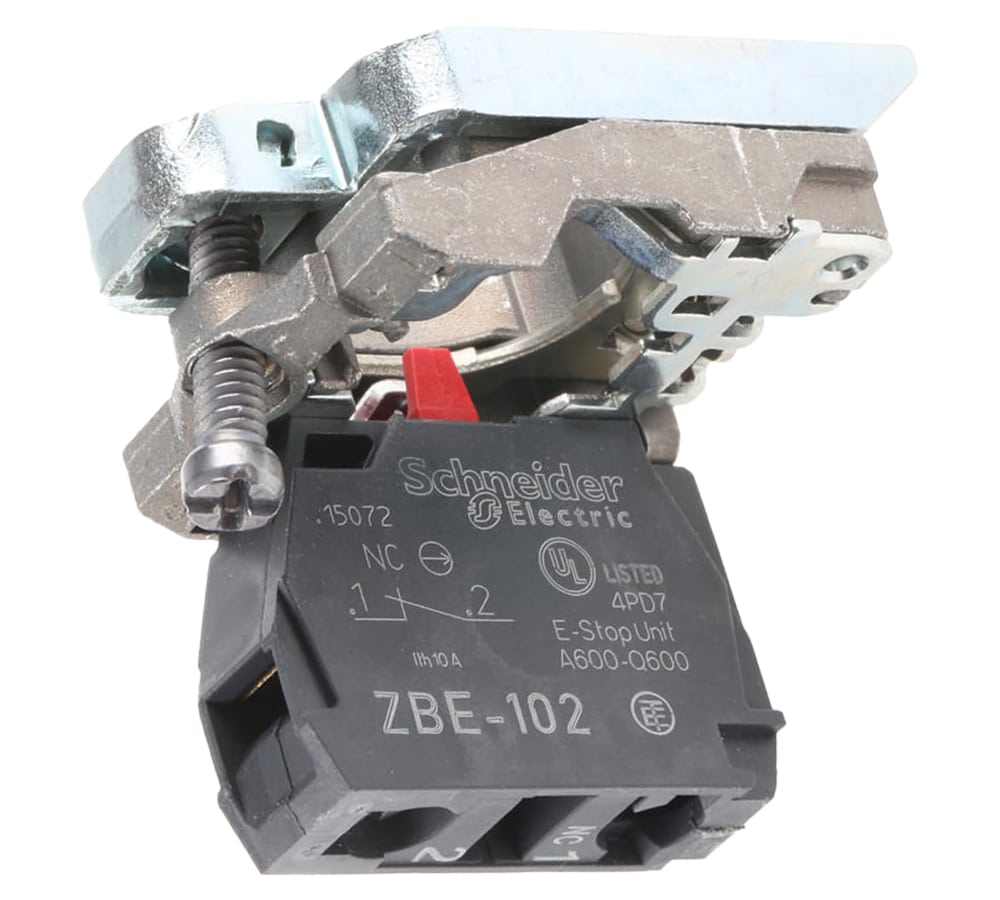

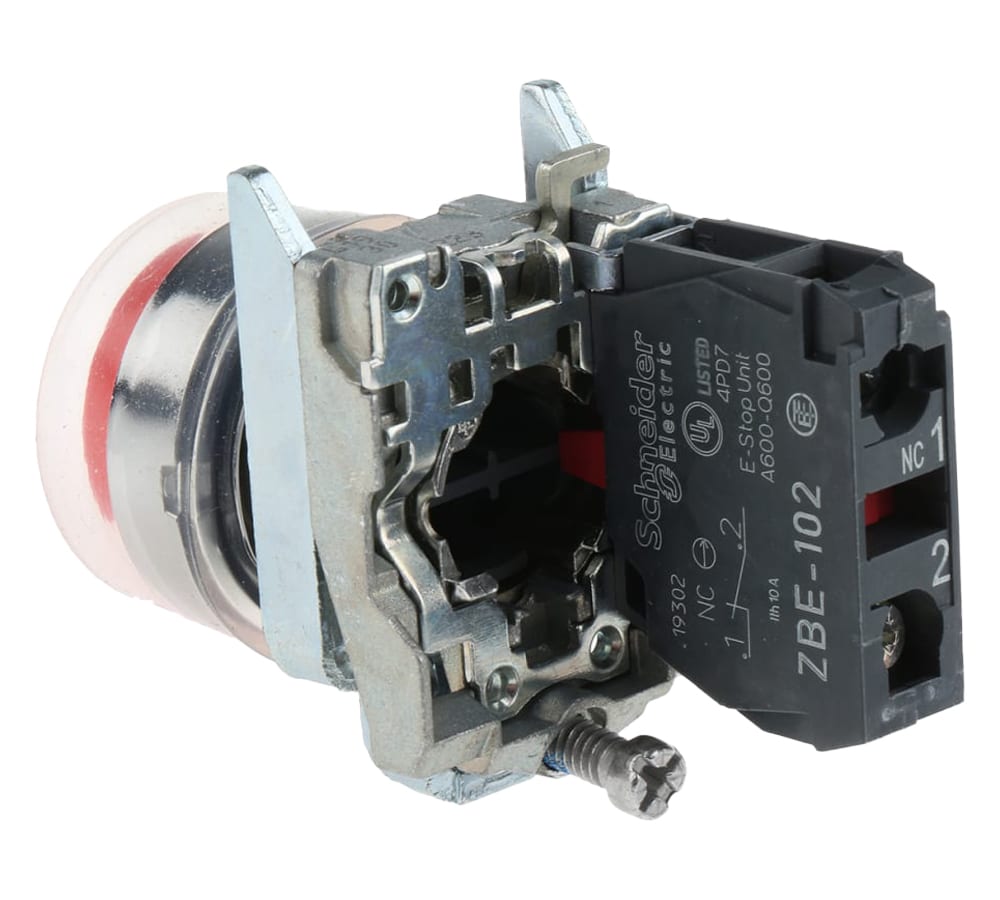

‌ پوش باتن XB4BP42 دارای کنتاکت‌ بسته (NC: Normally Close) است که با شماره 1 و 2 پشت پوش باتن مشخص شده است. جنس این کنتاکت‌ها از آلیاژ نقره که ترکیبی از نقره و نیکل می‌باشد تشکیل شده است.

ترمینال‌های این پوش باتن‌ها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند، از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ عایقی در پوش باتن XB4BP42 برابر 600 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این پوش باتن در مقابل جریان اتصال کوتاه بالا مقاومت چندانی ندارد و تنها تا 10 آمپر دارای مقاومت است. علاوه بر این جریان قابل عبور از این وسیله درشرایط تهویه در هوای آزاد نیز 10 آمپر می‌باشد.

جریان بهره برداری یا عملیاتی این پوش باتن‌ها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است، دارای مقادیر متغیری از 0.1 تا 6 آمپر می‌باشد.

• مقاومت در برابر فشار

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد.

• ابعاد

ابعاد ظاهری پوش باتن‌ XB4BP42 به این شرح است: ارتفاع آن‌ها 47 میلی‌متر، عرض 30 میلی‌متر و عمق آن نیز 57 میلی‌متر است.

• دوام و سیکل عملکرد

دوام الکتریکی پوش باتن XB4BP42 تا 1 میلیون سیکل در شرایط مختلف جریانی و ولتاژی اعم از AC و DC می‌باشد. به این معنی که تا 1 میلیون دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 10 میلیون سیکل تعیین شده است.

• مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری و دمای عملیاتی این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد.

پوش باتن XB4BP42 در درجه حفاظت مختلفی از نظر نفوذ رطوبت، ذرات ریز، گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شود. درجه‌های حفاظت IP66 و IP67 برای محافظت این وسیله برقرار است.
