شستی یک‌‌طرفه باکالیت اشنایدر XB7NG21

ویژگی‌های فنی سلکتور اشنایدر کد XB7NG21

• اهداف و کاربرد

سلکتورهای فرمان اشنایدر کد XB7NG21 دسته‌ای از کلیدهای فرمان هستند که در تابلوهای فرمان که دارای وضعیت‌های مختلف یا نیازمند کنترل‌های دستی و مکرر و تغییر شرایط هستند جزء جدایی ناپذیر آنها می‌باشند. این کلیدها بدلیل ایجاد قابلیت انتخاب در روشن یا خاموش کردن تجهیزات یا وضعیت کارکرد آنها به کلیدهای سلکتور یا انتخاب کننده معروف هستند.

شستی‌های کد XB7NG21 در صنعت به عنوان کلیدهای سلکتور یک‌طرفه شناخته می‌شوند. سلکتورها امکان انتخاب وضعیت‌های مختلف در عملکرد مدار را فراهم می‌کنند.

• مشخصات شستی

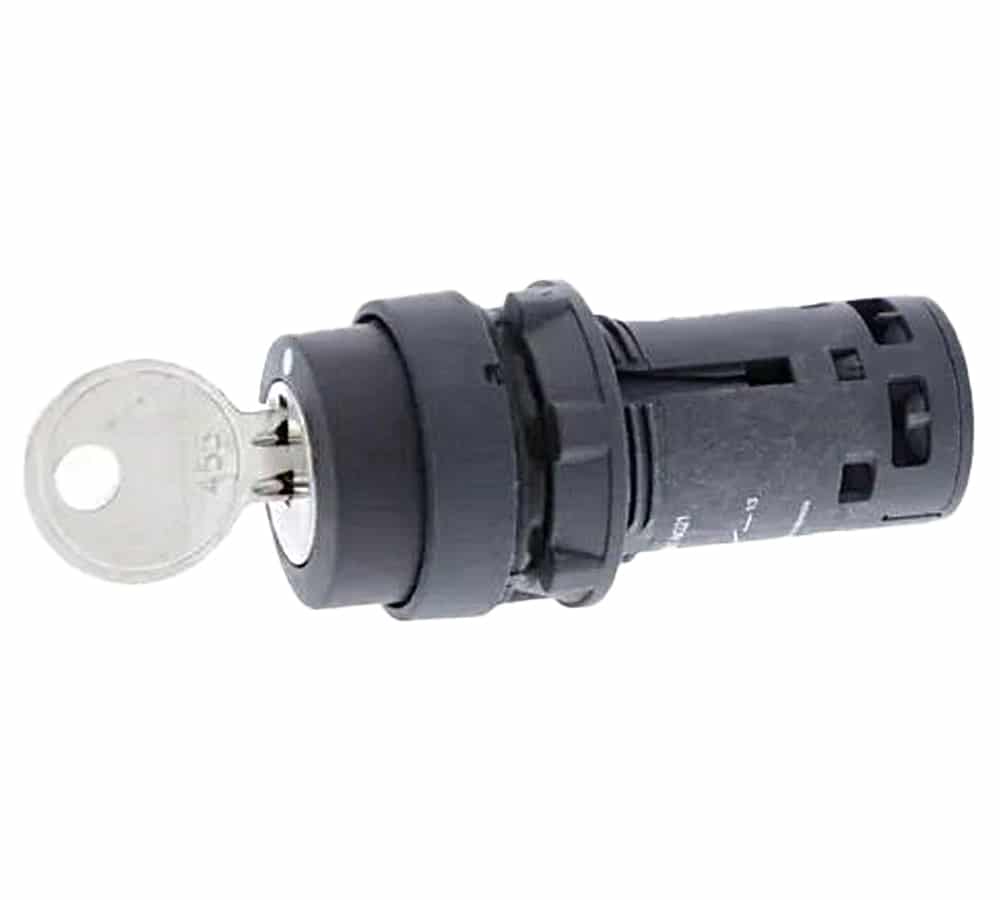

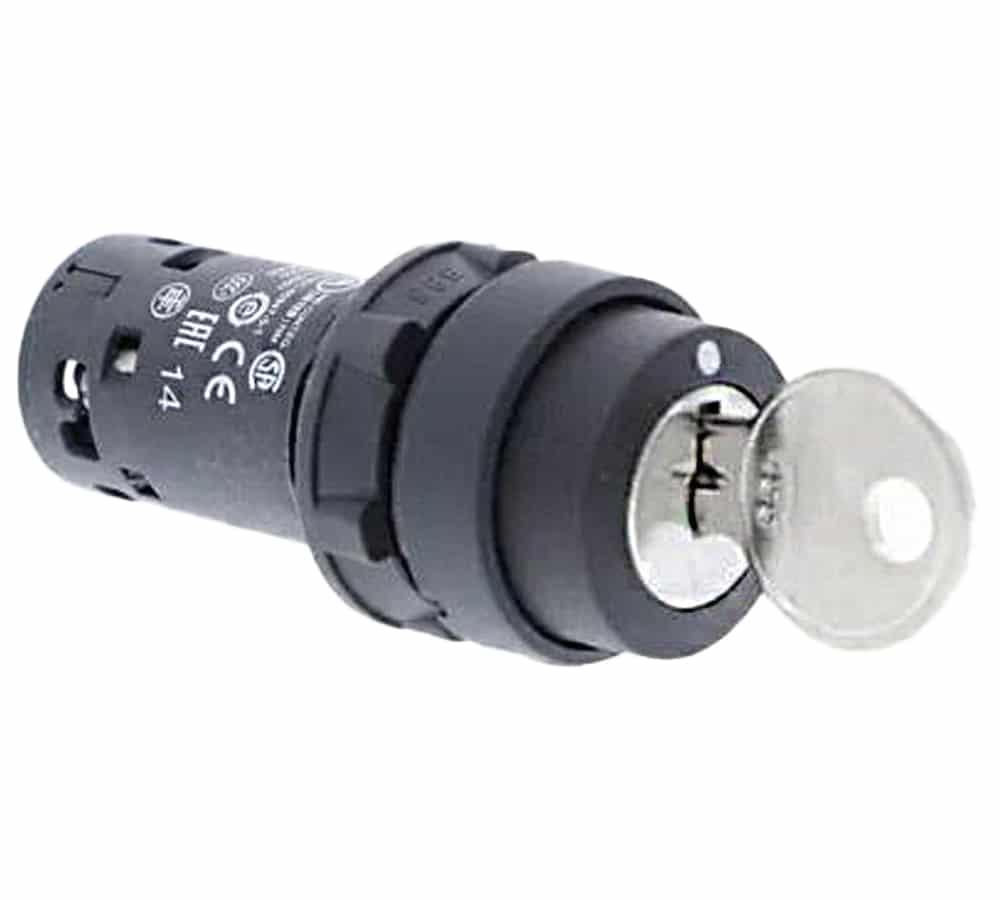

کلید سلکتور XB7NG21 یک طرفه یا دو حالته بوده و برای یک حالت روشن موتور یا مدار و یک حالت خاموش آن طراحی شده است. مکانیزم قطع و وصل این کلید سلکتور به صورت قفل شدن با کلید و برداشتن آن در موقعیت سمت چپ و برعکس با اختلاف 90 درجه نسبت به موقعیت صفر انجام می‌شود. قابلیت قفل شدن این سلکتور از مزایای بارز آن بوده و برای اینکه وضعیت مدار به طور ناخواسته و یا توسط افراد غیر مجاز و غیر متخصص تغییر داده نشود از کلید برای قفل کردن آن استفاده می‌شود. نوع کلید قابل استفاده برای قفل این سلکتور کلید شماره 455 می‌باشد.

• بدنه

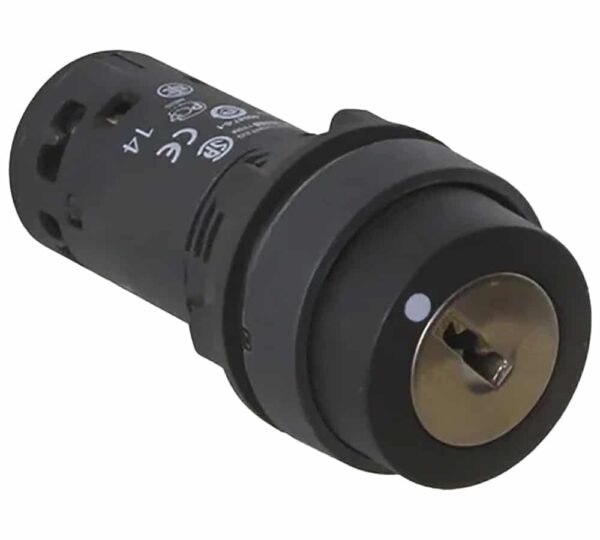

بدنه این وسیله از جنس پلاستیک دو عایقه محکم و به رنگ طوسی تیره یا مشکی است. این نوع پلاستیک دارای استحکام و حالت ارتجاعی مناسبی برای نصب و جاسازی در تابلوهای برق می‌باشد. قطر شستی این سلکتور 22 میلی‌متر است و با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی شستی آن را در محل مورد نظر جاسازی نمود.

• کنتاکت‌ها و ترمینال‌ها

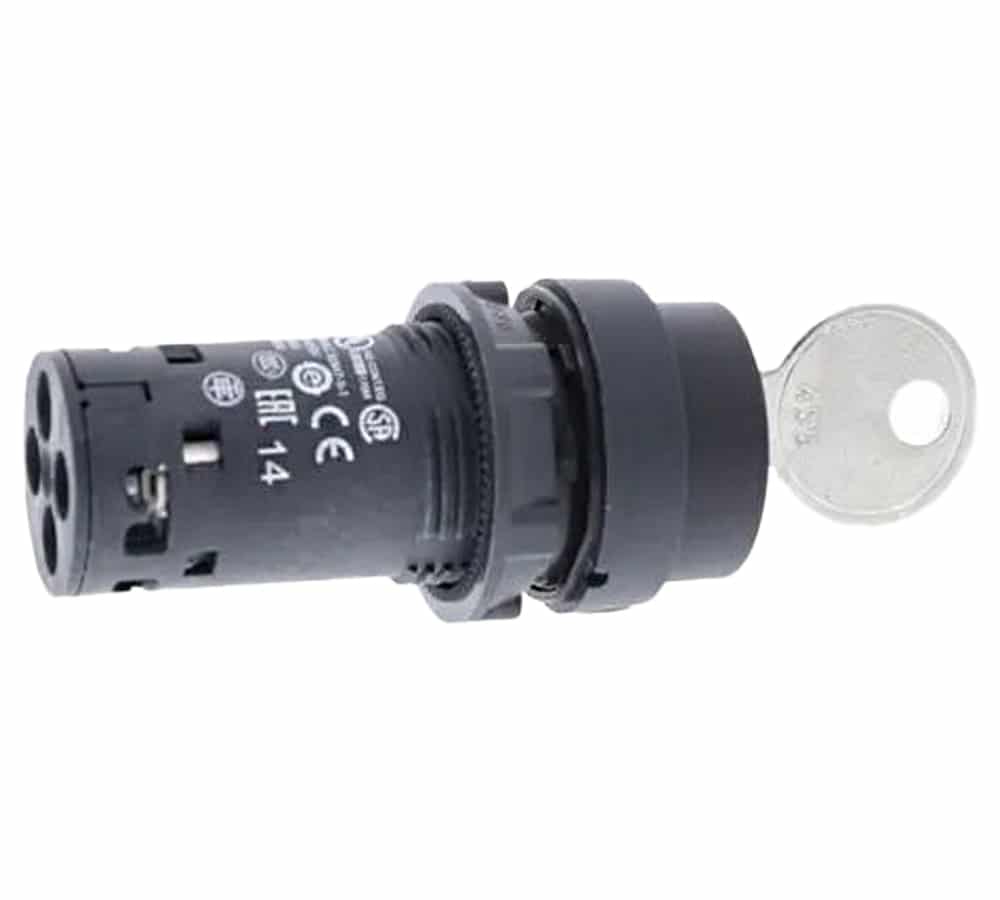

‌ سلکتور XB7NG21 دارای یک جفت کنتاکت باز (NO: Normally Open) با شماره ترمینال 13-14 است.

ترمینال‌های این سلکتورها که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ عایقی سلکتور XB7NG21 برابر 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

این سلکتور در مقابل جریان اتصال کوتاه تا 4 آمپر دارای مقاومت است.

جریان بهره برداری این سلکتورها با توجه به مقدار و نوع ولتاژ که بسته به AC یا DC بودن آن است دارای مقادیر متغیری می‌باشد که از 0.1 تا 0.6 آمپر با توجه به نوع و مقدار ولتاژ است.

• ابعاد

ابعاد ظاهری این سلکتورها به این شرح است: ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 83 میلی‌متر است.

• دوام و سیکل عملکرد

دوام الکتریکی سلکتور XB7NG21 تا 1,000,000 سیکل می‌باشد. به این معنی که تا 1,000,000 دفعه قطع و وصل بدون خرابی عمل خواهد کرد.

دوام مکانیکی نیز در این وسیله 300,000 سیکل تعیین شده است.

• مشخصات حفاظتی و نگهداری

دمای محیط برای نگهداری این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد. دمای کار یا دمای بهره‌برداری نیز برای این سلکتور 25- درجه تا 70+ درجه سانتی‌گراد تعیین شده است.

سلکتورهای XB7NG21 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند. درجه‌های حفاظت IP20 برای محافظت وجه پشتی و درجه حفاظتی IP65 نیز برای محافظت وجه جلو این وسیله برقرار است.
