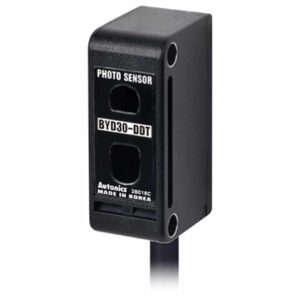

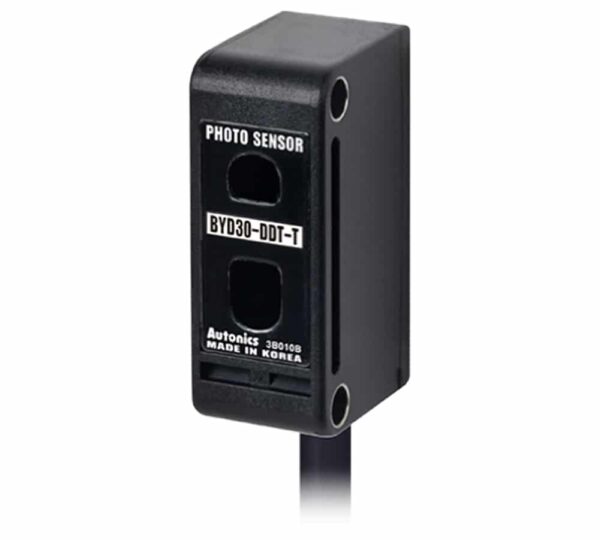

سنسور نوری یک‌طرفه آتونیکس BYD30-DDT-T

سنسورهای نوری آتونیکس کد BYD30-DDT-T یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور یک طرفه است که فرستنده و گیرنده آن در یک سر قرار گرفته‌اند. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت NPN کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BYD30-DDT-T

• سنسور نوری آتونیکس کد BYD30-DDT-T از طریق بازتاب همگرا بین فرستنده و گیرنده عمل می‌کند که بین 10 تا 30 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور بین 10 تا 0.3 میلی‌متر تعیین شده است.
• سنسور نوری آتونیکس BYD30-DDT-T قابلیت تشخیص اهداف با انواع رنگ‌ها و درجه شفافیت مختلف (مات یا شفاف) را دارد. در واقع این سنسور حساس به رنگ می‌باشد.
• منبع نوری این سنسور، چراغ LED مادون قرمز می‌باشد. پرتوی نور ساطع شده از این منبع نور بین گیرنده و فرستنده سنسور ارتباط برقرار می‌کند و بسته به نوع عملکرد سنسور که مربوط به حساسیت قطع یا وصل پرتو نور است، با قطع یا وصل شدن این بازتاب عملکرد آن را مشخص می‌کند.
• جنس قاب این سنسور از اکریلونیتریل بوتادین استایرن بوده و قسمت حسگر آن اکریلیک است. جنس پیچ و مهره از فولاد کروم مولیبدن می‌باشد.
• سنسور آتونیکس BYD30-DDT-T دارای عملکرد زمان می‌باشد. این عملکرد با وجود یک تایمر برای تنظیمات زمانی در نظر گرفته شده است.
• این سنسور به وسیله کابل با قطر 3.5 میلی‌متر به سایر قسمت‌های کنترل و قسمت‌های مختلف سیستم متصل می‌شود. طول کابل این سنسور 2 متر است.
• حساسیت این نوع سنسور غیر قابل تنظیم و ثابت است.
• عملکرد این سنسور بصورت Light ON می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، سنسور سیگنال خروجی را ارسال می‌کند. به عبارتی دیگر این سنسور حساس به افزایش پرتوی نور است.

مشخصات ولتاژ و جریان

• سنسور نوری آتونیکس BYD30-DDT-T در ولتاژ DC در بازه ولتاژ 12 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد.
• حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 35 میلی‌آمپر است.

سرعت پاسخگویی (عملکرد)

• سنسور نوری آتونیکس کد BYD30-DDT-T برای پاسخگویی سریع در مدت زمان اندک مناسب است. سرعت یا زمان پاسخگویی یا تشخیص این سنسور برای عملکرد حسگری حداکثر 3 میلی‌ثانیه بوده که این سرعت عمل برای قابلیت اطمینان و کارایی سیستم و دقت آن بسیار کارامد می‌باشد. علاوه بر این، یک سرعت برای بازگشت این سنسور تعریف شده است که این زمان برگشت حداکثر 100 میلی‌ثانیه خواهد بود.

مشخصات حفاظتی و شرایط دمایی و شدت نور

• سنسور نوری آتونیکس BYD30-DDT-T از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP50 بر طبق استاندارد IEC تامین شده است.
• محدوده دمای عملیاتی این وسیله بین 20- درجه و 65+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 70+ درجه سانتی‌گراد تعیین شده است.
• رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
• شدت نور مناسب در محیط برای این سنسور با فرض تابش نور خورشید برابر 11،000 لوکس و برای نور لامپ رشته‌ای برابر 3000 لوکس تعیین شده است.
