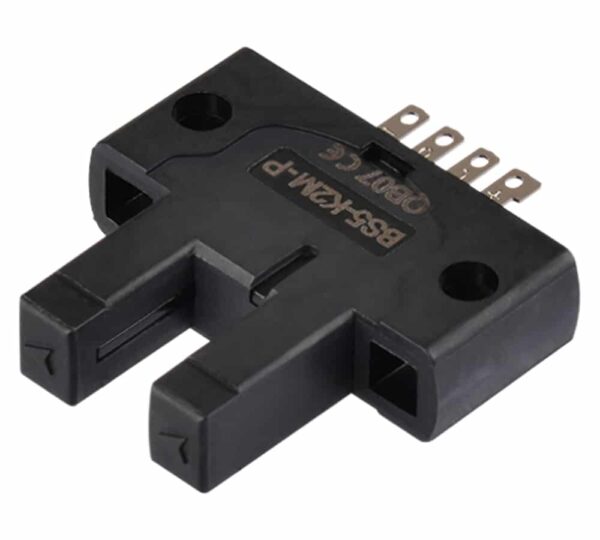

سنسور نوری دوطرفه آتونیکس BS5-K2M-P

سنسورهای نوری آتونیکس کد BS5-K2M-P یکی از نمونه‌های طراحی شده برای تشخیص حرکت و وجود اجسام هستند. این سنسور یک نوع سنسور دو طرفه است که شامل فرستنده (امیتر) و گیرنده (رسیور) جداگانه می‌باشد. ارتباط این سنسور با سایر قسمت‌های کنترلی به صورت PNP کلکتور باز انجام می‌شود.

ویژگی‌های فنی سنسور نوری آتونیکس کد BS5-K2M-P

• سنسور نوری آتونیکس کد BS5-K2M-P از طریق پرتوی نور بین فرستنده و گیرنده عمل می‌کند که تا 5 میلی‌متر قابلیت تشخیص را دارد. به عبارت دیگر فاصله حسی این سنسور تا 5 میلی‌متر تعیین شده است.
• سنسور نوری آتونیکس BS5-K2M-P قابلیت تشخیص اهداف را در اندازه‌های مختلف دارد. حداقل اندازه اهداف مورد سنجش برای این سنسور برای مواد مات 0.8 میلی‌متر در 2 میلی‌متر است.
• این سنسور از چراغ نشانگر LED قرمز برای نمایش پارامترهای مختلف بهره می‌برد. منبع نوری این سنسور، چراغ LED مادون قرمز با طول موج 940 نانومتر می‌باشد.
• سنسور نوری آتونیکس کد BS5-K2M-P از مدارهای محافظ در برابر عوامل مختلف بهره‌مند است. مواردی از جمله پلاریته معکوس و اضافه جریان خروجی ناشی از اتصال کوتاه برای این سنسور دارای حفاظت می‌باشند. علاوه بر این، حفاظت در برابر نویز با استفاده از شبیه ساز از دیگر امکانات این سنسور است.
• عملکرد این سنسور بصورتی است به هر مکانیزم Light ON و Dark ON حساس می‌باشد. به این معنی که با رسیدن پرتوی نور ارسالی از فرستنده به گیرنده یا افزایش شدت پرتو، یا قطع شدن پرتو و کاهش آن، سنسور سیگنال خروجی را ارسال می‌کند. تنظیم این حساسیت با سیم کنترل انجام می‌گیرد.

مشخصات ولتاژ و جریان و مقاومت

• سنسور نوری آتونیکس BS5-K2M-P در ولتاژ DC در بازه ولتاژ 5 تا 24 ولت با ریپل حداکثر %10 قابل بهره‌برداری می‌باشد. ولتاژ باری این سنسور نیز حداکثر تا 30 ولت DC تعیین شده است. این سنسور در هر دو حالت PNP و NPN دارای ولتاژ باقیمانده 1.2 ولت DC است.
• حداکثر جریان مصرفی این سنسور نیز بین امیتر و رسیور برابر 30 میلی‌آمپر و جریان باری آن نیز 100 میلی‌آمپر است.
• مقاومت عایقی در این سنسور حداقل 20 مگا اهم می‌باشد که در ولتاژ 250 ولت DC تعیین شده است.
• علاوه بر موارد ذکر شده پارامتر دیگری نیز برای این سنسور باید در نظر گرفته شود که قدرت دی‌الکتریکی آن می‌باشد. این پارامتر در سنسور BS5-K2M-P در فرکانس 50 هرتز و 60 هرتز برابر 1000 ولت AC است که برای 1 دقیقه برقرار است.

سرعت پاسخگویی (عملکرد)

• سرعت یا زمان پاسخگویی یا تشخیص این سنسور در دو عملکرد Dark ON و Light ON مشخص می‌شود. در حالت LIGHT ON این سرعت حداکثر 20 میکروثانیه و در حالت DARK ON حداکثر 100 میکروثانیه است.
• فرکانس پاسخگویی نیز در این سنسور 2 کیلوهرتز می‌باشد.

مشخصات حفاظتی و شرایط دمایی و شدت نور

• سنسور نوری آتونیکس BS5-K2M-P از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP50 بر طبق استاندارد IEC تامین شده است.
• محدوده دمای عملیاتی سنسور BS5-K2M-P بین 20- درجه و 55+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری یا انبار آن بین 25- تا 85+ درجه سانتی‌گراد تعیین شده است.
• رطوبت محیط مناسب برای شرایط عملیاتی و نگهداری این سنسور بین %35 تا %85 است.
• شدت نور مناسب در محیط برای این سنسور برای نور لامپ فلورسنت برابر 1000 لوکس تعیین شده است.
