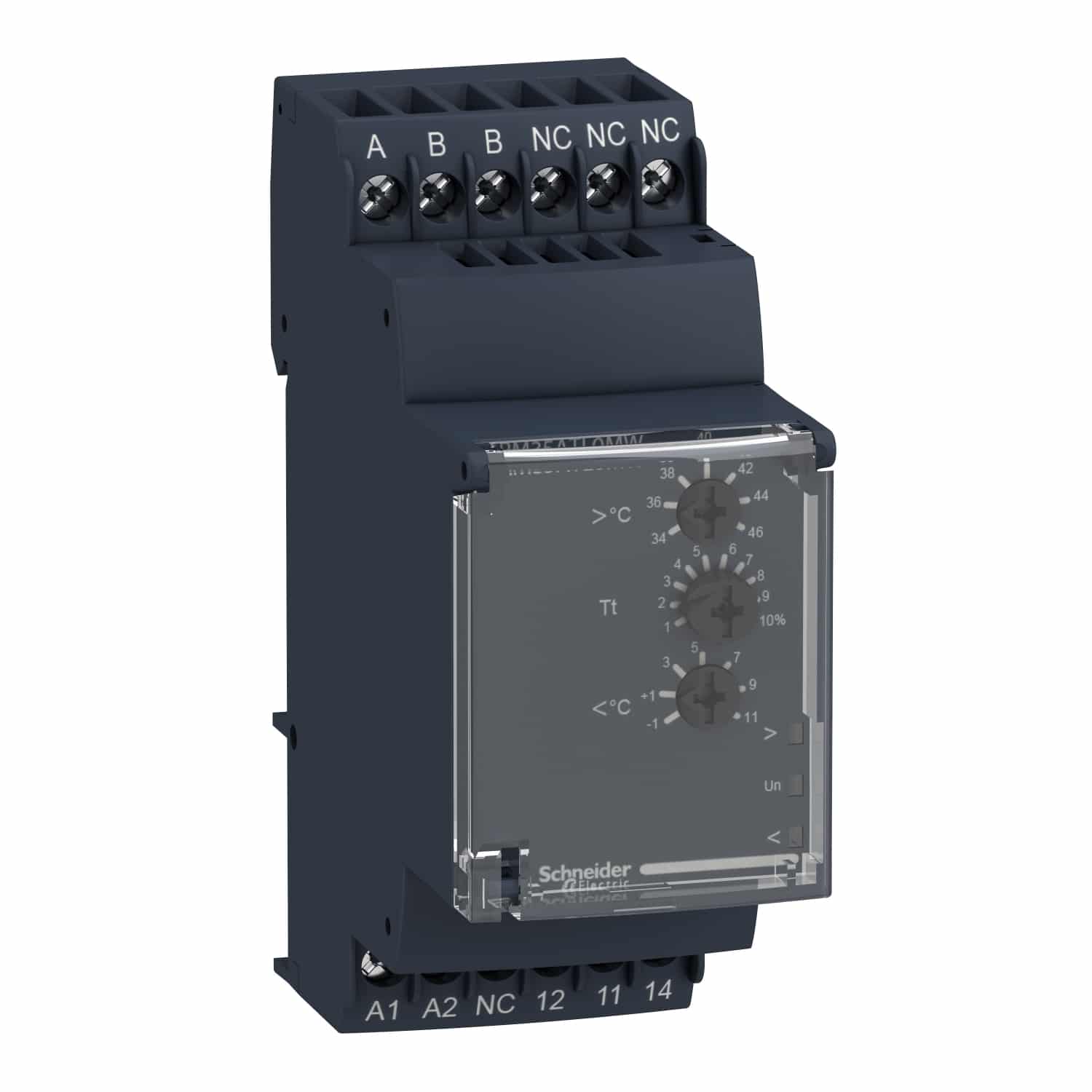

رله کنترل دما اشنایدر RM35ATL0MW

ویژگی‌های فنی رله کنترل دما اشنایدر کد RM35ATL0MW

• اهداف و کاربرد

رله کنترل دما اشنایدر کد RM35ATL0MW از دسته تجهیزات در رنج هارمونی اشنایدر است که امکان نظارت بر کنترل دما را فراهم می کند. این رله مدولار برای نظارت بر مقادیر الکتریکی در تابلوهای کنترل صنعتی و ساختمانی ایده آل است. از این رله کنترل دما برای انواع گسترده ای از کاربردهای اتوماسیون صنعتی مانند بالابر، بسته بندی، بالابر، نساجی، آب و سایر صنایع مرتبط استفاده می‌شود. به صورت اختصاصی این رله برای کنترل دمای موتورخانه آسانسور مورد استفاده قرار می‌گیرد.

این وسیله که با نام RM35AT در صنعت شناخته می‌شود پارامترهای الکتریکی دما را کنترل کرده و هر گونه اختلال از قبیل اضافه دما یا افت آن را  تشخیص می‌دهد. بنا بر نوع خطا یا اختلال پیش آمده فرمان قطع را صادر می‌کند.

• تاخیر زمانی

رله کنترل دما RM35ATL0MW با توجه به اینکه مدار و شبکه ممکن است دچار چالش‌های مختلف بلند مدت یا کوتاه مدتی گردد، دارای تنظیمات زمانی می‌باشد. تاخیر زمانی در این وسیله امکان پایش دقیق مقادیر را فراهم می‌کند که بر اساس میزان تداوم خطا و همچنین پایداری شرایط عادی در کارکرد دما عمل کرده و در نتیجه پاسخگویی دقیق‌تری به اختلالات یعنی تشخیص خطا و قطع و وصل مدار خواهد داشت.

این تاخیر از 1 ثانیه تا 10 ثانیه قابل تنظیم است. بنا بر این در بازه تنظیمی مشخص شده می‌توان به شکل بهتری ابتدا کنترل پایداری شرایط را انجام داده و پس از برقراری شرایط مساعد یا تداوم خطا تصمیم درستی در مورد قطع یا وصل مدار به صورت خودکار گرفت.

• مشخصات ولتاژ و جریان و رنج اندازه گیری

ولتاژ تغذیه نامی رله کنترل دما اشنایدر RM35ATL0MW در برق AC و DC بین 24 تا 240 ولت مشخص شده است. این وسیله قادر به تحمل ولتاژ سوئیچینگ حداکثر تا 250 ولت می‌باشد. ولتاژ عایقی نامی نیز برای این وسیله 250 ولت تعیین شده است.

جریان سوئیچینگ حداقل 10 میلی‌آمپر و حداکثر 5 آمپر نیز برای این رله عنوان شده است. جریان خروجی نامی این رله نیز 5 آمپر است.

دمای قابل اندازه‌گیری برای این وسیله از 1- +  تا 46 درجه سانتی‌گراد می‌باشد.

• پراب دما

رله کنترل دما اشنایدر کد RM35ATL0MW برای ارتباط با محیط یا سوژه مورد سنجش و جهت اندازه‌گیری دمای آن نیاز به یک وسیله ارتباطی دارد. این وسیله ارتباطی به صورت یک پراب دما یا شاخص دما پیش‌بینی و طراحی شده است. این پراب از نوع Pt 100 بوده که توسط کابل تا طول حداکثر 10 به رله وصل شده و سیگنال‌های دریافتی را از این طریق به رله ارسال می‌کند.

• نشانگرها و سیگنال‌های بصری

رله کنترل دما RM35ATL0MW برای مشخص کردن وضعیت‌های مختلف خود از سیگنال‌دهی بصری نیز بهره می‌برد. نشانگر‌های LED روی این وسیله در 3 حالت وضعیت‌های مختلف را نمایش می‌دهند.

روشن بودن دستگاه با چراغ LED سبز و دماهای بالا و پایین نیز هر کدام با LED زرد جداگانه قابل تشخیص است.

• دوام

دوام این رله کنترل دما از دو نظر مشخص شده است. دوام الکتریکی و دوام مکانیکی.

از نظر الکتریکی این وسیله تا 100 هزار سیکل قابل استفاده بوده و هیچ گونه آسیبی نخواهد دید.

دوام مکانیکی آن نیز تا 30 میلیون سیکل توسط شرکت اشنایدر تضمین شده است.

• شرایط محیطی

رله کنترل دما اشنایدر کد RM35ATL0MW برای اینکه در حداکثر راندمان خود قرار بگیرد مستلزم به کارگیری در شرایط دمایی مناسب و مشخص شده از سوی شرکت سازنده است.

دمای مناسب محیط برای نگهداری این وسیله بین 40- تا 70 درجه سانتی‌گراد و دمای مناسب برای کار یا بهره‌برداری آن نیز از 20- تا 50 درجه سانتی‌گراد تعیین شده است.

این وسیله در برابر نفوذ ذرات ریز مانند رطوبت و گرد خاک نیز در درجه IP20 برای ترمینال‌ها و IP30 برای قاب یا بدنه محافظت شده است.

علاوه بر موارد فوق طبق استانداردهای مختلفی حفاظت در برابر ارتعاشات، ضربات و سایر عوامل محیطی برای این دستگاه تامین شده است.
