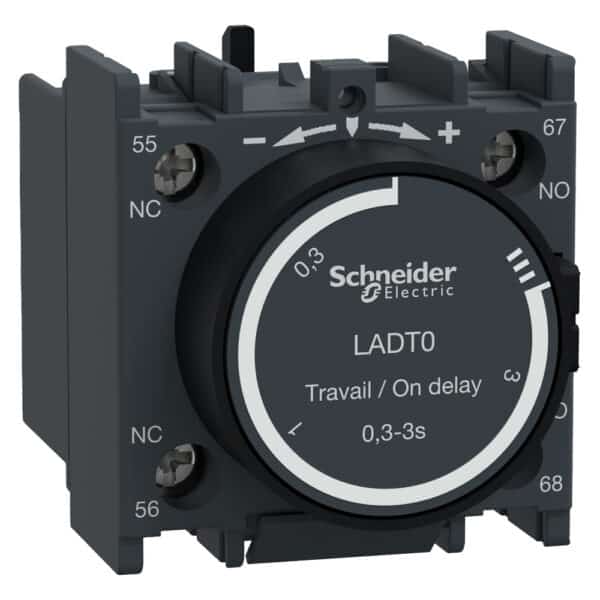

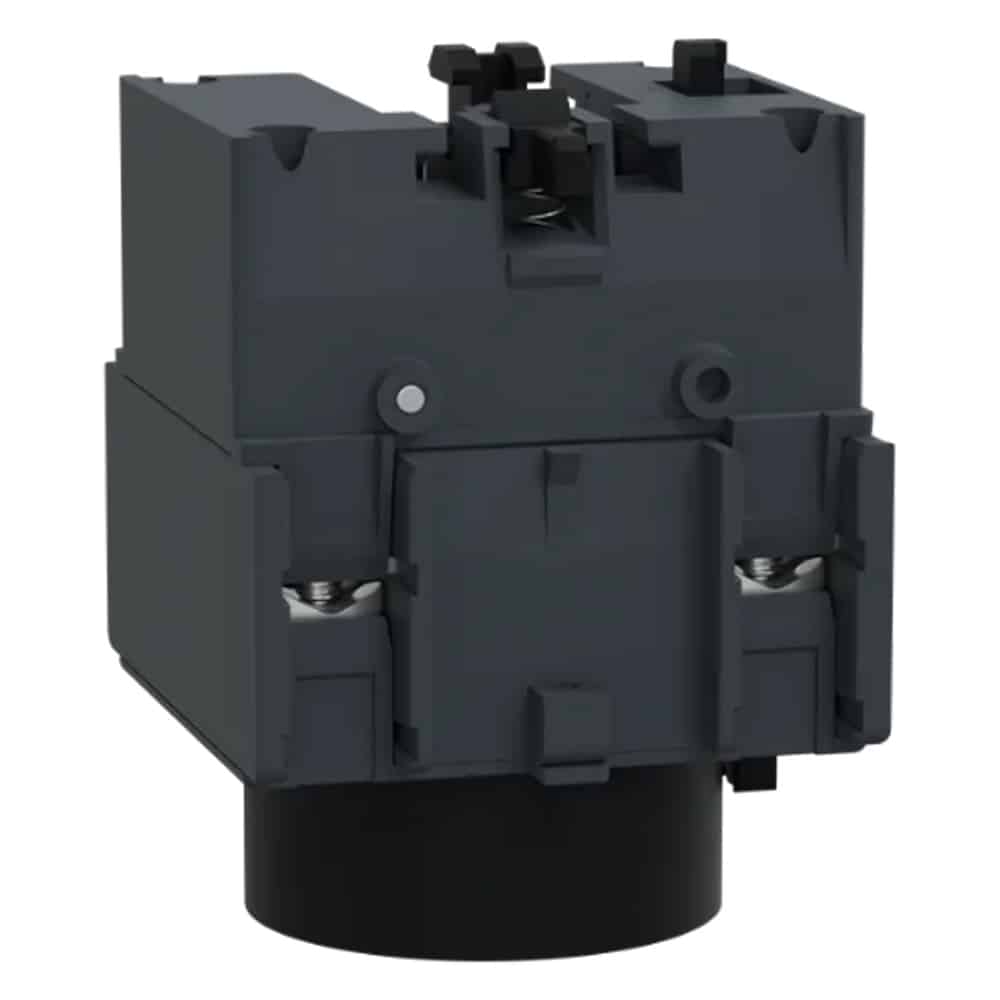

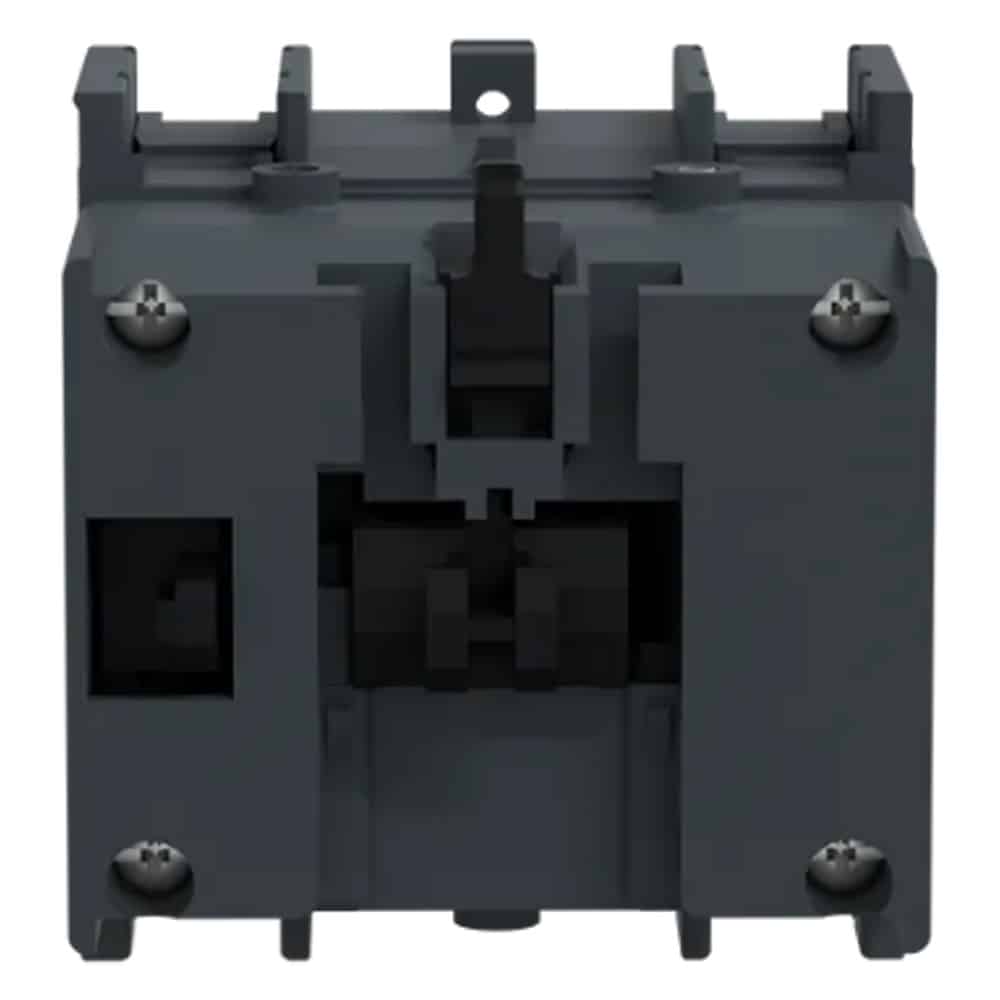

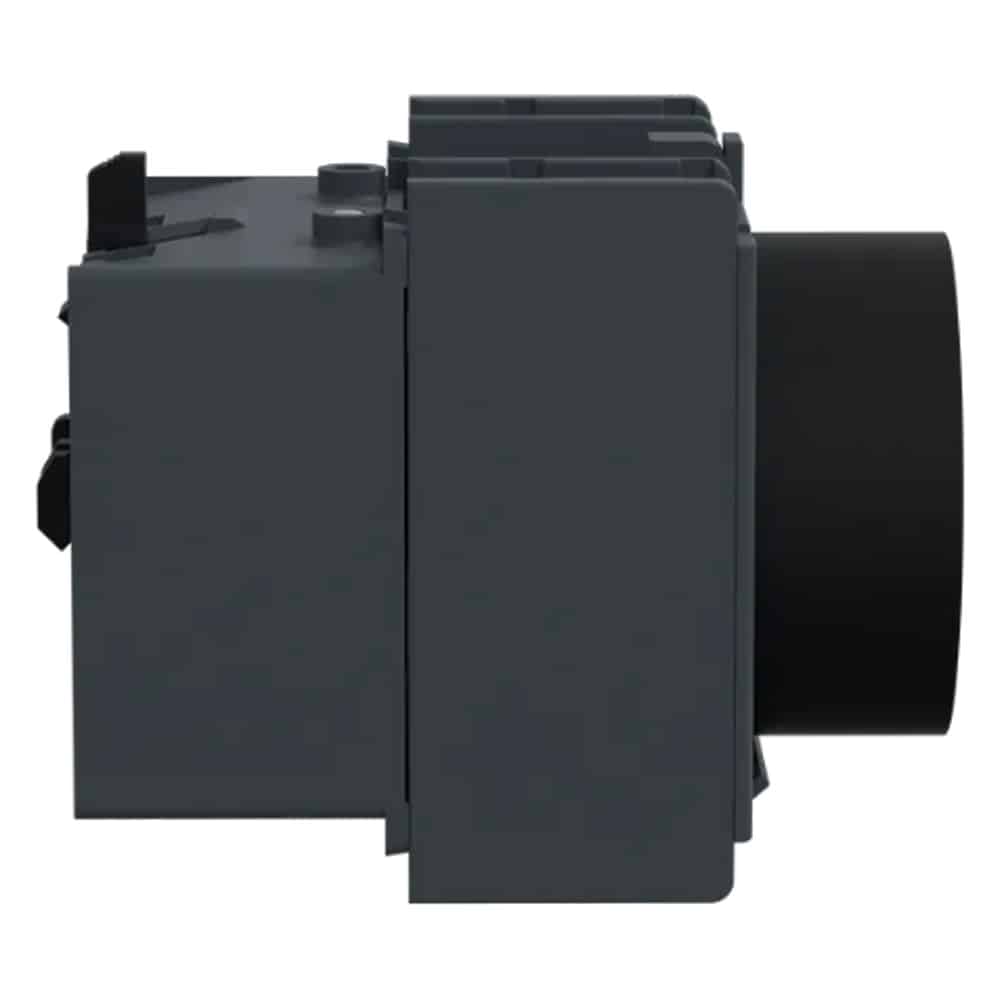

تایمر بادی 0.3 تا 3 ثانیه اشنایدر LADT0

تایمر بادی 0.3 تا 3 ثانیه اشنایدر LADT0

• مشخصات، دسته بندی و کاربرد

تایمر بادی اشنایدر کد LADT0 یک تایمر پنوماتیک یا مکانیکی است که قابل وصل به کنتاکتور بوده و با عملکرد کنتاکتور شروع به کار می‌کند. این دستگاه در واقع یک بلوک کنتاکت کمکی با تاخیر زمانی است که بنابر تنظیمات و مکانیزم مورد نیاز برای ایجاد تاخیر زمانی در مدار به کار گرفته می‌شود. با توجه به اینکه یک مدار کنترل بنا بر نیاز طرح و برنامه ریزی انجام شده متناسب با زمان و به عبارتی دیگر مرحله به مرحله عمل می‌کند، برای اجرای درست و به جای هر مرحله باید از یک الگوی زمانی پیروی کرده و حداکثر بازدهی را در سیستم داشته باشد. تایمر اشنایدر کد LADT0 از آنجایی که یک تایمر تاخیر در وصل به شمار می‌رود، برای وصل قسمت‌های مختلف یا خروجی‌های و بارهای مختلف در مدار با تاخیر زمانی به کار گرفته می‌شود.

سازگاری این دستگاه در رنج TeSys  و با محصولات TeSys Deca CAD ،  TeSys Deca LC1D ، TeSys F LC1F و TeSys F CR1F تامین شده است.

• مشخصات ولتاژ و جریان

تایمر اشنایدر کد LADT0 در ولتاژ عملیاتی نامی 690 ولت AC و در فرکانس 25 تا 400 هرتز عملیاتی قابل استفاده است.

این دستگاه در جریان نامی متناسب با رنج ولتاژ و دسته بندی کنتاکتور مرتبط تولید و بهره‌برداری می‌شود. جریان نامی این کنتاکت کمکی برای کنتاکتور‌های دسته AC-15 برابر 6 آمپر در 120 ولت و 1.04 آمپر در 690 ولت و در کنتاکتورهای دسته AC-13 برابر 0.55 آمپر در 125 ولت و 0.1 آمپر در 600 ولت می‌باشد.

جریان مجاز حرارتی این محصول که نسبت به کارکرد در هوای آزاد عادی تعیین می‌شود برابر با 10 آمپر است که در دمای 60 درجه سانتی‌گراد برقرار می‌باشد.

جریان موثر یا مقدار واقعی جریان برای این دستگاه 140 آمپر در برق AC و 250 آمپر در برق DC تعیین شده است.

شدت جریان در تجهیزات دارای یک دسته بندی دیگر با عنوان جریان کوتاه مدت قابل تحمل است که دستگاه در یک زمان کوتاهی قادر به تحمل آن می‌باشد. این پارامتر در تایمر LADT0 در سه رنج دسته بندی می‌شود.

جریان کوتاه مدت قابل تحمل این تایمر 100 آمپر برای 1 ثانیه، 120 آمپر برای 500 میلی‌ثانیه و 140 آمپر برای 100 میلی‌ثانیه مشخص شده است که همگی تابع شرایط دمایی 60 درجه سانتی‌گراد هستند.

حداقل جریان مورد نیاز برای سوئیچ تایمر 5 میلی‌آمپر و حداقل ولتاژ آن نیز 17 ولت است.

• تاخیر زمانی

همان گونه که اشاره شد تایمر LADT0 نوعی رله تاخیر در وصل می‌باشد. این تاخیر در دستگاه‌های مختلف بنا بر نیاز متفاوت می‌باشد. محدوده تاخیر زمانی در وصل کنتاکت این تایمر 0.3 تا 30 ثانیه تعیین شده است. تاخیر زمانی وصل در این تایمر در محدوده یاد شده قابل تنظیم در چند زمان مختلف می‌باشد که از طریق یک پیچ ولوم انجام می‌گیرد.

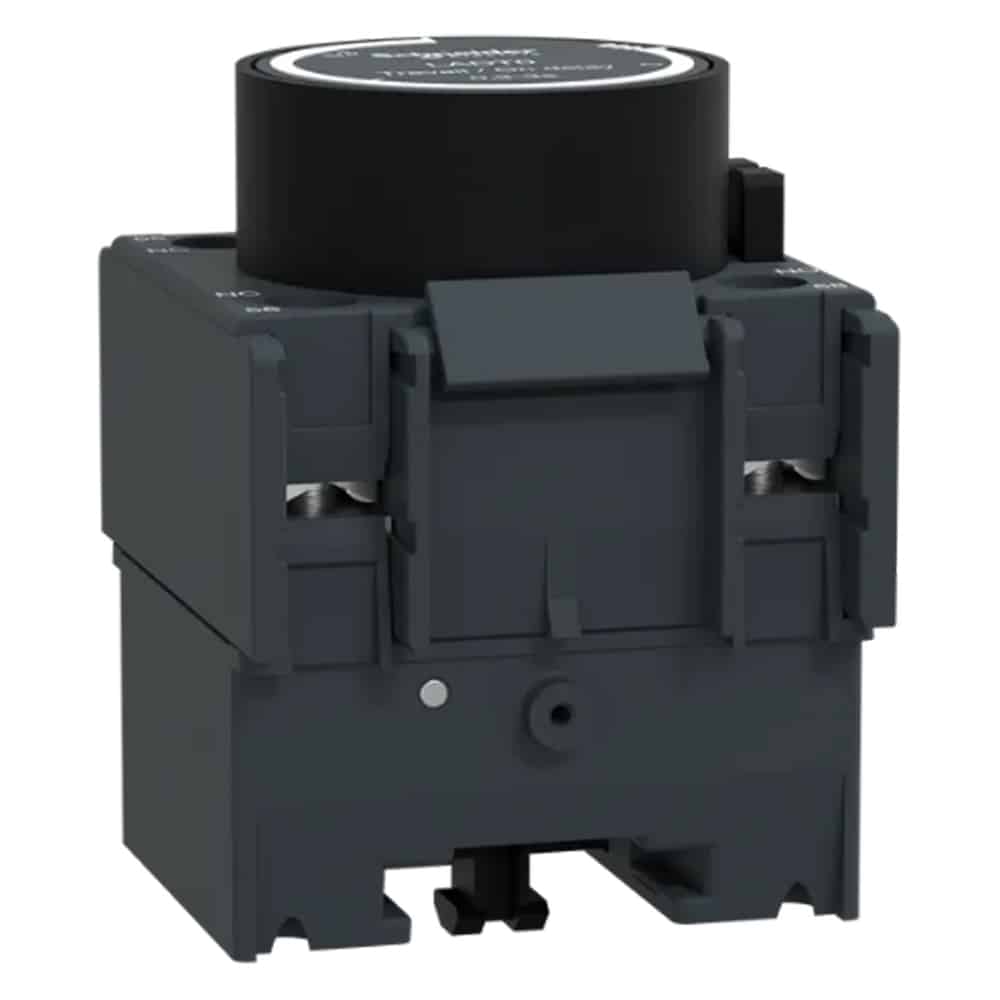

• کنتاکت‌ها

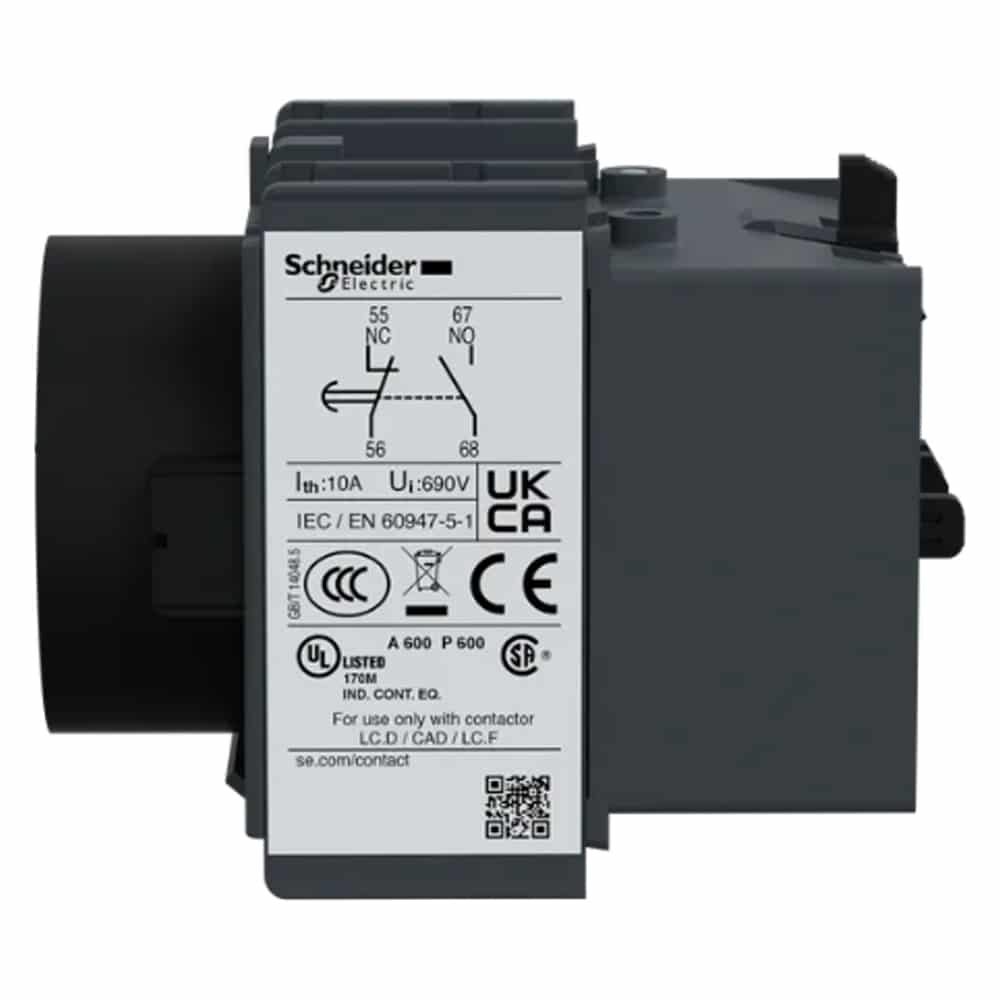

کنتاکت‌های فرمان این تایمر شامل یک جفت کنتاکت نرمال باز و یک جفت کنتاکت نرمال بسته می‌باشد.

• حفاظت

حفاظت تایمر اشنایدر LADT0 به وسیله یک فیوز نوع GG قابل تامین است. جریان نامی این فیوز برای حفاظت از این تایمر 10 آمپر مناسب می‌باشد.

• شرایط محیطی

تایمر بادی اشنایدر کد LADT0 در محیط‌های عادی قابل استفاده بوده و برای شرایط خاص یا نامتعارف مناسب نمی‌باشد.

رنج دمای محیط برای این دستگاه به منظور نگهداری و بهره‌برداری متفاوت بوده و برای اینکه کارایی و راندمان دستگاه بالا برود طبق استانداردهای مختلف بهتر است در رنج مناسب مورد بهره‌برداری قرار گیرد.

دمای مناسب محیط برای بهره‌برداری یا همان دمای عملیاتی برای این دستگاه بین 40- تا 70 درجه سانتی‌گراد و دمای محیط برای نگهداری یا انبار بین 60- تا 80 درجه سانتی‌گراد تعیین شده است.

درجه حفاظت تایمر LADT0 در مقابل نفوذ ذرات ریز مانند گرد و غبار و همچنین رطوبت با IP20 تعیین شده است.

دوام مکانیکی LADT0  تا 5 میلیون سیکل و ارتفاع عملیاتی این دستگاه نسبت به سطح دریا تا 3000 متر می‌باشد.
