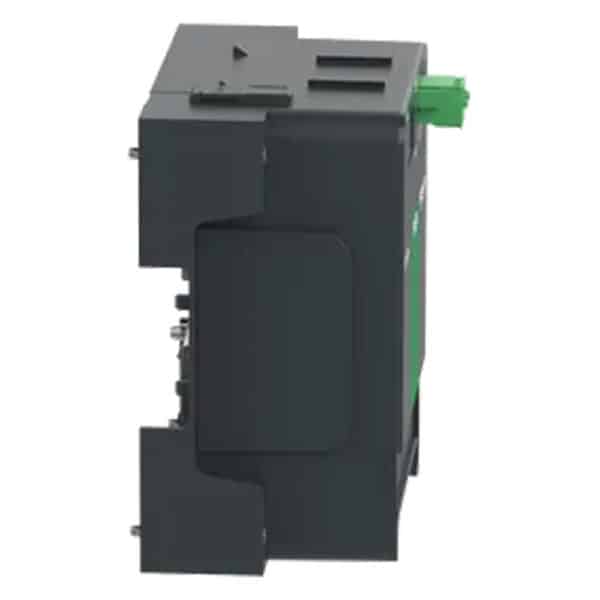

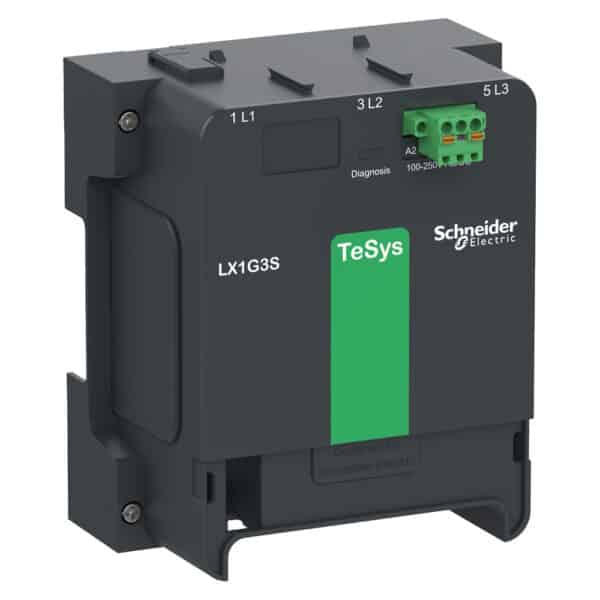

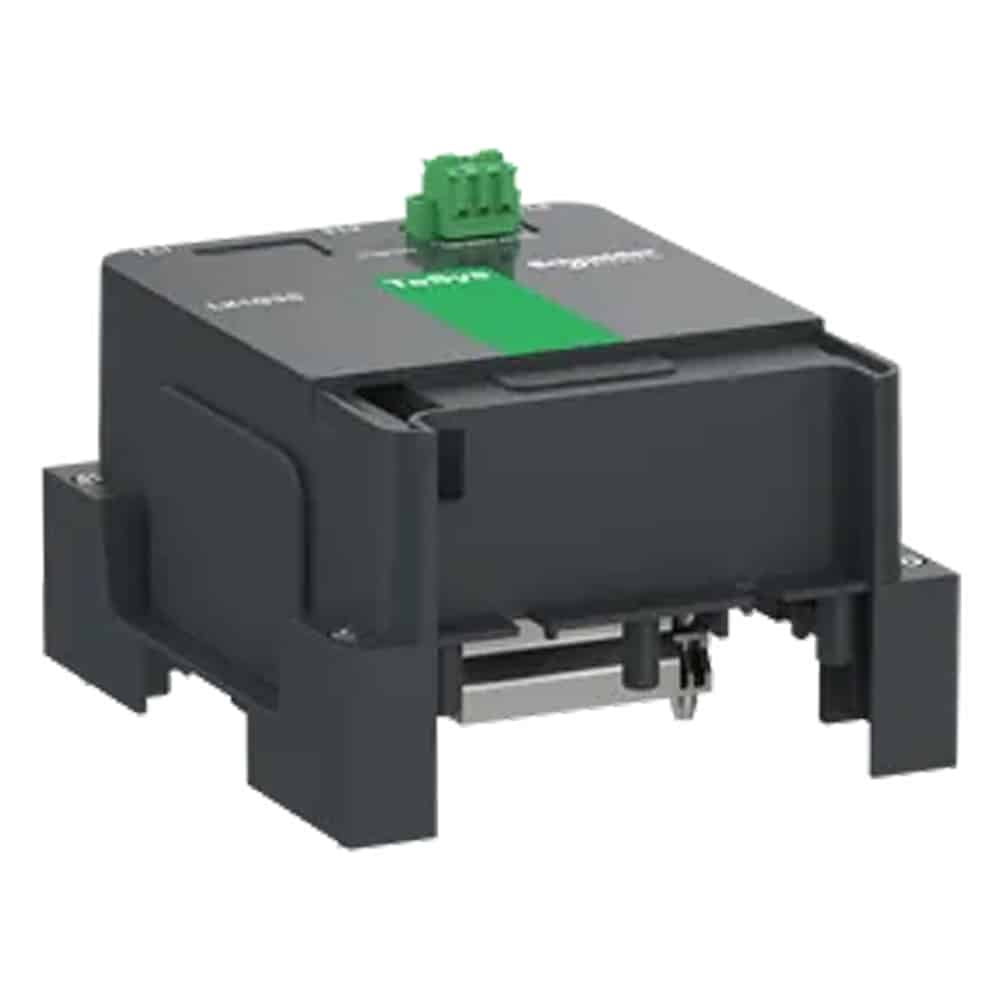

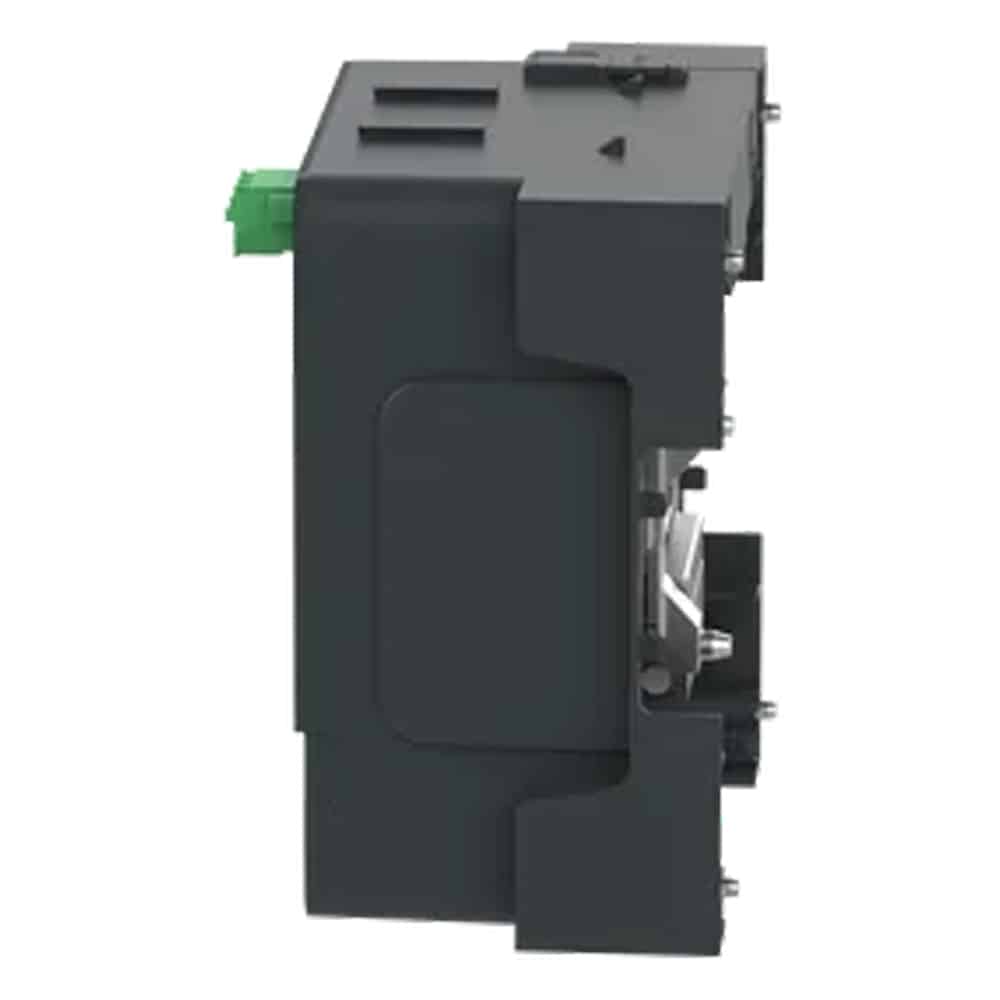

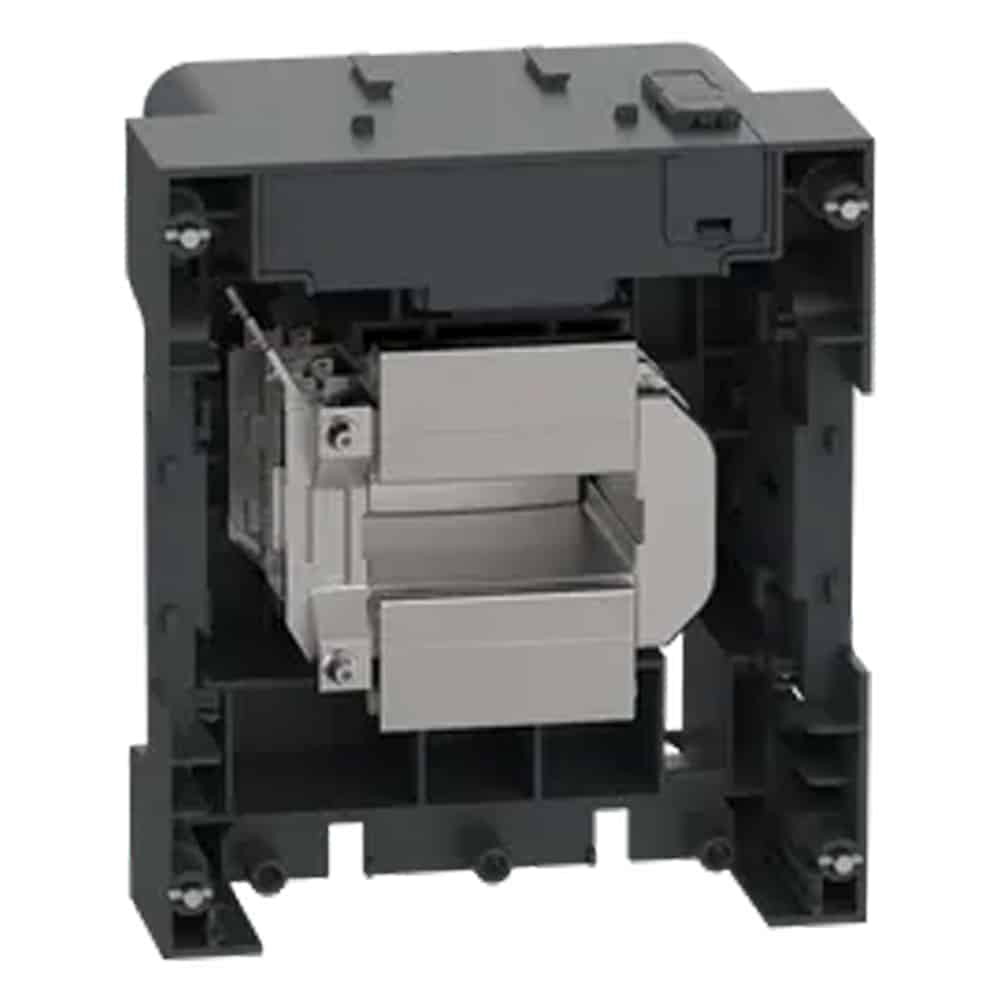

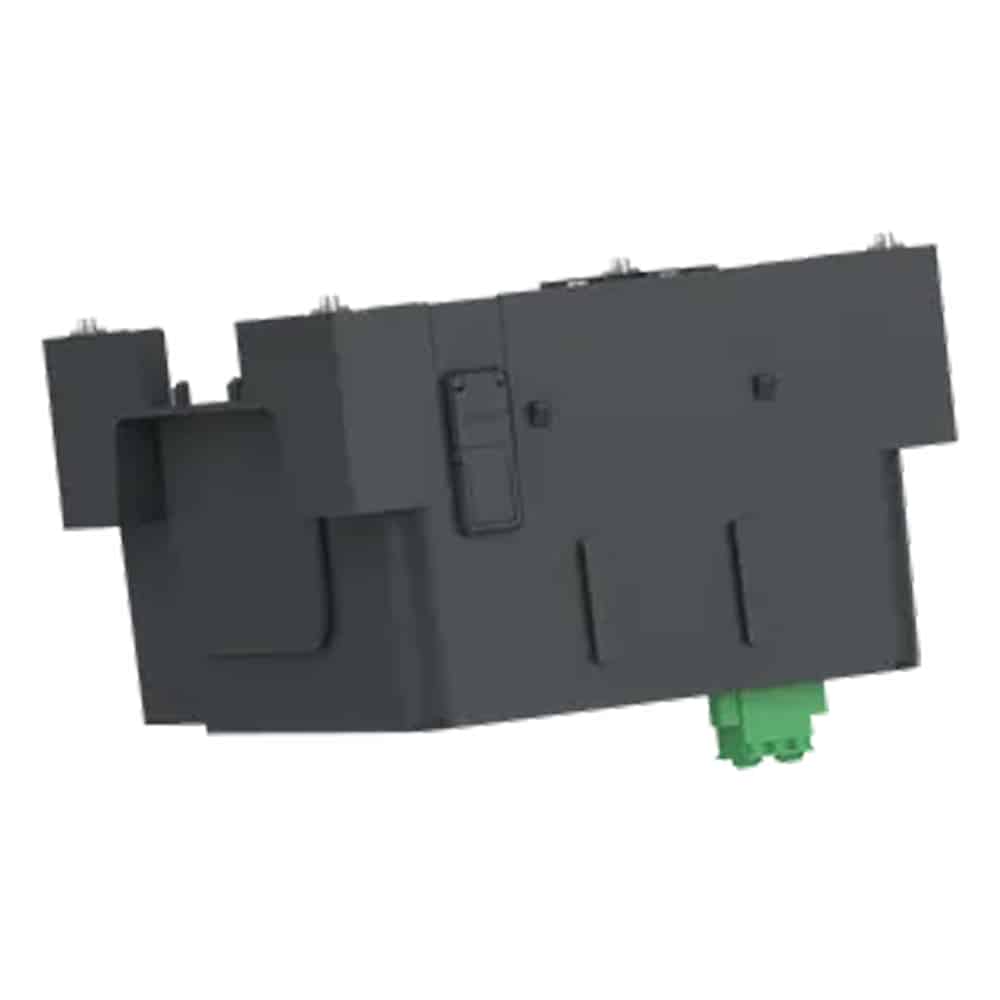

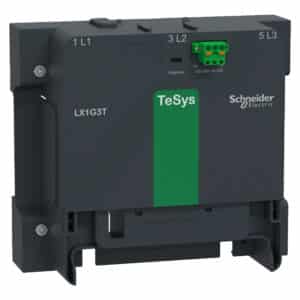

بوبین 100-250 ولت AC/DC کنتاکتور G400 تا G500 اشنایدر LX1G3SKUEN

ویژگی‌های فنی بوبین کنتاکتور اشنایدر کد LX1G3SKUEN

• اهداف و کاربرد

بوبین کنتاکتور اشنایدر کد LX1G3SKUEN در واقع یک ماژول کنترل برای مصرف انرژی و افزایش پهنای باند ولتاژ در کنتاکتور است. این وسیله امکان عملکرد کنتاکتور در سیکل‌های پر تعداد در مدت زمان مشخص شده یک ساعت را فراهم می‌کند.

این بوبین در رنج TeSys تولید و عرضه می‌شود. این وسیله در صنعت با نام کوتاه LX1G شناخته شده و برای کنتاکتورهای 3 پل طراحی شده است. این وسیله همچنین قابلیت اتصال کنتاکتور به ترمینال‌های فنری را نیز ایجاد می‌کند.

بوبین کنتاکتور اشنایدر کد LX1G3SKUEN دارای تکنولوژی محدود کنندگی پیک دو طرفه ولتاژ به صورت داخلی می‌باشد. این قابلیت از نظر تضمین کارکرد درست کنتاکتور و حفظ ایمنی و دامنه ولتاژ دارای اهمیت زیادی است.

• مشخصات ولتاژ

بوبین کنتاکتور اشنایدر کد LX1G3SKUEN در برق AC و DC قابلیت بهره برداری در ولتاژ 100 تا 250 ولت را دارد. این دامنه ولتاژ برای مدار کنترل یا مدار فرمان تعیین شده است. محدوده دقیق این ولتاژ در 60 درجه سانتی‌گراد بین 0.8 تا 1.1 برابر ولتاژ اعمالی می‌باشد.

• مشخصات توان

توان الکتریکی در این وسیله به صورت دو پارامتر مشخص شده است. 1- توان هجومی 2- توان نگهدارنده.

هر یک از پارامترهای ذکر شده هم برای برق DC و هم برای برق AC مشخص شده است.

توان هجومی متناسب با جریان هجومی وصل شدن بار می‌باشد و به عبارتی حداکثر توانی است که هنگام وصل بار از این بوبین گرفته می‌شود. مقدار این توان برای برق AC برابر 880 ولت‌آمپر در 240 ولت با فرکانس 60 هرتز تعیین شده است. برای برق DC نیز توان هجومی 690 وات می‌باشد.

توان نگهدارنده همان توان حداقلی است که بوبین وصل شده و بار راه‌اندازی می‌گردد. این توان نیز در هر دو سیستم AC و DC مشخص شده است. توان نگهدارنده بوبین اشنایدر کد LX1G3SKUEN در برق AC برابر 11 ولت‌آمپر در 240 ولت و فرکانس 60 هرتز و برای برق DC برابر 6.2 وات تعیین شده است.

• سیکل عملکرد

بوبین کنتاکتور اشنایدر کد LX1G3SKUEN دارای قابلیت بهره‌برداری تا 600 سیکل در ساعت بوده و از این نظر یکی از کارآمدترین قابلیت‌ها به شمار می‌رود. البته این نرخ عملکرد برای شرایط دمایی ثابت تا 60 درجه سانتی‌گراد در نظر گرفته شده است.

این وسیله عملیات قطع و وصل را نیز در بازه زمانی مشخصی انجام می‌دهد. برای این بوبین زمان باز کردن کنتاکت یا قطع بین 25 تا 35 میلی‌ثانیه و زمان بستن یا وصل کنتاکت‌ها بین 40 تا 55 میلی‌ثانیه می‌باشد.

• سازگاری

 سیم پیچ کد LX1G3SKUEN برای به کارگیری در محصولاتی که در رنج تولیدی و عملکردی TeSys G LX1G برای پیکربندی با بوبین‌های مختلف عرضه می‌شوند سازگاری دارد.

علاوه بر این به طور مشخص با کنتاکتورهای اشنایدر با کد مشخصه LC1G400 تا LC1G500 قابل جایگذاری و بهره‌برداری است.

• اتصالات

بوبین اشنایدر کد LX1G3SKUEN به واسطه ترمینال‌های فشاری در تابلو نصب می‌شود. شماره و نوع این ترمینال‌های فشاری متناسب با سطح مقطع سیم‌ها و با توجه به نوع افشان یا لاکی یا نرمی و سفتی سیم مشخص می‌شود. علاوه بر این وجود سرسیم یا عدم وجود سرسیم در سیم‌ها نیز برای انتخاب ترمینال باید مد نظر قرار گیرد.

• دوام و شرایط محیطی

سیم پیچ اشنایدر کد LX1G3SKUEN با توجه به ساختار و نوع مصرف مدار دارای 5 میلیون سیکل دوام مکانیکی است. این یعنی، بوبین تا 5 میلیون بار قطع و وصل بدون آسیب دیدگی قابلیت و خاصیت مکانیکی خود را حفظ خواهد کرد.

از نظر حفاظت در برابر عوامل محیطی مانند نفوذ ذرات ریز و رطوبت، این وسیله دارای درجه حفاظتی IP20 می‌باشد که مطابق با استاندارد جهانی IEC 60529 تامین شده است.

علاوه بر موارد فوق، این وسیله دارای ایمنی در مقابل تداخلات الکترومغناطیسی نیز می‌باشد. بر اساس استاندارهای مختلفی این حفاظت برای بوبین LX1G3SKUEN تامین شده است که در برابر تداخلات رادیویی، الکتریکی و تابشی دارای مصونیت است. در نتیجه می‌توان گفت این وسیله در برابر افت ولتاژ یا قطع آن در اثر تداخلات مختلف الکترومغناطیسی محافظت شده است.

دمای مناسب محیط برای بهره برداری این وسیله بین 25- تا 60 درجه سانتی‌گراد تعیین شده و علاوه بر آن دمای نگهداری یا انبار نیز برای این بوبین بین 60- درجه تا 80 درجه سانتی‌گراد می‌باشد. همچنین این دستگاه تحت ولتاژ مدار کنترل نیز در بازه 40- تا 70 درجه سانتی‌گراد قابل بهره‌برداری است
