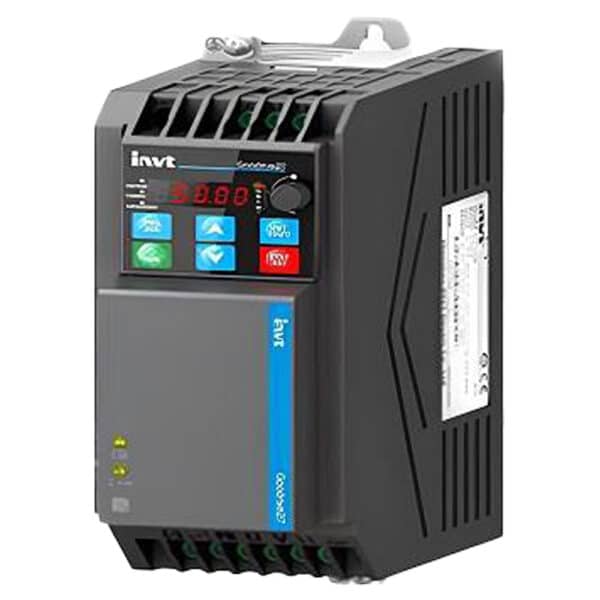

اینورتر 2.2kW تکفاز به سه فاز اینوت GD27-2R2G-S2-B

ویژگی های فنی اینورتر GD27-2R2G-S2-B

• اهداف و کاربرد

اینورتر برند اینوت کد GD27-2R2G-S2-B  نوعی از راه‌اندازهای موتور تک فاز است که در سطح ولتاژ 230  ولت طراحی شده است. این دستگاه که از یکی از مدل‌های اینوت در سری GD27 شناخته می‌شود دارای قابلیت تنظیم ولتاژ و فرکانس خروجی و در نهایت تغییر و تنظیم دور و سرعت موتور می‌باشد. از این رو برای بالا بردن قابلیت اطمینان و کارایی سیستم بسیار موثر است.

در واحدهای صنعتی کوچک و بزرگ یا سایر کاربری‌ها از این نوع اینورترها استفاده می‌شود.

این اینورتر به طور کلی در سیستم‌های سنگین کاربرد داشته و بسته به نیاز طرح مورد استفاده قرار می‌گیرد.

به طور اختصاصی از این اینورتر برای راه‌اندازی موتورهای آسنکرون و سنکرون استفاده می‌شود.

• عملکرد

این دستگاه از حالت کنترل SVPWM یا Space Vector Pulse Width Modulation و همچنین تکنیک SVC یا Sensorless Vector Control  بهره می‌برد. تکنیک SVPWM  برای تعیین سیگنال های مدوله شده با عرض پالس برای کلیدهای اینورتر به منظور تولید ولتاژهای 3 فاز مورد نظر به موتور استفاده می شود.

علاوه بر این روش کنترل SVC یا کنترل برداری بدون سنسور (SVC) یک روش کنترل موتور است که برای موتورهای القایی و موتورهای سنکرون مغناطیس دائم (PMSM) استفاده می شود که نیازی به سنسور برای ارائه بازخورد در موقعیت روتور موتور ندارند. در عوض، موقعیت روتور را بر اساس خصوصیات و رفتار الکتریکی موتور تخمین می زند.

• مشخصات ولتاژ و جریان

با توجه به نوع ساختار موتورها، هر موتور باید با سطح ولتاژ و جریان و فرکانس متناسب خود راه‌اندازی گردد.

اینورتر اینوت کد GD27-2R2G-S2-B   با ولتاژ ورودی 220 ولت برای راه‌اندازی موتورهای تک فاز مورد استفاده قرار می‌گیرد. ولتاژ خروجی نیز تا 230 ولت بوده و درصد خطا یا اختلاف با ولتاژ ورودی 15 درصد است.

جریان ورودی نیز در این دستگاه 24.3 آمپر تعیین شده است. همچنین جریان خروجی اینورتر برابر 10 آمپر می‌باشد.

تحمل اضافه بار این وسیله برای مدت زمان‌هایی مختلفی که تحت اضافه بار هستند متفاوت است.

• مشخصات فرکانس و توان

فرکانس ورودی اینورتر اینوت GD27-2R2G-S2-B برابر با فرکانس شبکه یعنی 50 یا 60 هرتز می‌باشد. اما فرکانس خروجی آن با توجه به تغییر دور موتور متغیر است. فرکانس خروجی و قابل تغییر این دستگاه از  0 تا 599 هرتز تعیین شده است.

توان خروجی این وسیله 2.2 کیلووات است.

• ورودی و خروجی و پورت ارتباطی

ورودی‌ها و خروجی‌های اینورتر GD27-2R2G-S2-B دو نوع آنالوگ و دیجیتال هستند.

این دستگاه دارای 2 ورودی آنالوگ می‌باشد. یک خروجی آنالوگ نیز برای این دستگاه در دسترس است.

ورودی دیجیتال این وسیله نیز دو نوع می‌باشد. 4 ورودی مشترک با فرکانس حداکثر 1 کیلوهرتز و 1 ورودی با سرعت بالا با حداکثر فرکانس 50 کیلوهرتز برای ورودی دیجیتال در نظر گرفته شده است.

خروجی دیجیتال این دستگاه نیز یک خروجی Y یا ستاره می‌باشد.

علاوه بر این‌ها خروجی رله‌ای نیز برای این وسیله در نظر گرفته شده است. این نوع خروجی نیز 2 کانال با قابلیت برنامه ریزی است.

ارتباطات این اینورتر به صورت پورت RS-485  می‌باشد.

• تنظیمات ولتاژ و فرکانس خروجی

ولتاژ و فرکانس خروجی توسط اینورتر GD27-2R2G-S2-B قابل تنظیم است.

تنظیم ولتاژ به صورت خودکار انجام می‌شود و خروجی کار این گونه است که ولتاژ خروجی را در صورت تغییرات در ولتاژ شبکه نیز ثابت نگه می‌دارد. بنا بر این یکی از مناسب‌ترین عملکردها در تنظیم خروجی و حفظ پایداری موتور و در نتیجه پایداری سیستم خواهیم داشت.

تنظیمات فرکانس خروجی بنا بر نیاز می‌تواند به روش‌های مختلفی انجام شود.

تنظیم دیجیتال، تنظیم آنالوگ، تنظیم پالس، تنظیم چند مرحله‌ای سرعت، تنظیمات ساده PLC، تنظیم PID، شیفت بین تنظیمات مدباس و تنظیمات ترکیبی و کانال تنظیم از روش‌های مختلف تنظیم فرکانس خروجی هستند.

• واحد قطع یا ترمز

واحد قطع، ترمز یا چاپر نوعی مقاومت است که معمولا برای اینورترهای توان بالا یا سنگین مورد استفاده قرار می‌گیرد. این وسیله برای کنترل بار مکانیکی مورد استفاده قرار می‌گیرد و سبب توقف سریع موتور می‌گردد. این واحد در کنار اینورترها باید جداگانه تهیه شود.

این دستگاه دارای واحد ترمز داخلی می‌باشد.

• شرایط محیطی و نصب

اینورتر اینوت GD27-2R2G-S2-B به صورت دیواری و روی ریل قابل نصب و بهره‌برداری است.

این دستگاه برای خنک شدن نیاز به خنک کننده جانبی دارد.

این دستگاه در فضای بسته باید نصب شود تا الزامات و استانداردهای تعیین شده برای حفاظت فیزیکی آن تامین گردد.

اینورتر اینوت GD27-2R2G-S2-B در مقابل نفوذ ذرات ریز مانند گرد و غبار و رطوبت با درجه حفاظتی IP20 تامین شده است.

دمای مناسب محیط برای بهره‌برداری یا کار این دستگاه 10- تا 50 درجه سانتی‌گراد و دمای مناسب محیط برای نگهداری یا انبار نیز 40- تا 70 درجه سانتی‌گراد تعیین شده است.
