کنترل فاز آنالوگ بدون نول شیوا امواج کد 13B1

رله کنترل فاز از جمله رله‌های کنترلی و نمایشی است که در اکثر تابلوها یکی از المان‌های کنترلی الزامی می‌باشد . همانطور که از اصطلاح روی این رله مشخص است اصلی‌ترین کاربرد و وظیفه این رله کنترل برقراری و کیفیت فازهای مدار است . رله‌های کنترل‌ فاز وسیله حفاظتی مناسبی در مقابل اختلالات شبکه برق هستند که با کنترل و پایش پارامترهای مختلف شبکه و قطع مدار در صورت بروز هرگونه ناهماهنگی و اختلال در این پارامترها از مدار محافظت کرده و خطای رخ داده را نمایش می‌دهند . پارامترهایی از قبیل وصل بودن فازهای ورودی مدار ، جابجایی و توالی فازها ، ولتاژ شبکه ، تقارن ولتاژ در فازها یا به اصطلاح تقارن فازها همگی مواردی هستند که توسط رله کنترل فاز کنترل شده و هرگونه اختلالی در این موارد موجب عملکرد رله کنترل فاز می‌شود و فرمان قطع مدار را صادر می‌کند .

کنترل فاز شیوا امواج کد 13B1 با دقت بالا طراحی و تولید شده است . این وسیله به جهت تامین ایمنی و قابلیت اطمینان بیشتر و کنترل دقیق شبکه ، بدون هادی نول طراحی و تولید می‌شود تا خطرات ناشی از اتصالات نول و فاز یا برق‌دار شدن نول را برطرف کند . این کنترل فاز همچنین قابلیت استفاده در مدارهای سه‌فاز را داشته و برای کنترل سه فاز ورودی مدار مورد استفاده قرار می‌گیرد . با به کارگیری این کنترل فاز می‌توان پارامترهای مختلفی را مورد سنجش و پایش قرار داده و ایمنی مدار را از لحاظ تغییرات غیر مجاز این پارامترها تامین نمود .

استفاده این کنترل فاز امکان کنترل اختلالات ناشی از قطع هریک از فازها ، کنترل توالی فاز ، کنترل تعادل بار و تعادل فاز ، اضافه ولتاژ و افت ولتاژ را در انواع کاربری‌های صنعتی ، مسکونی و … را فراهم می‌کند . این کنترل به معنی قطع مدار در صورت بروز اختلال در هر یک از پارامترهای ذکر شده می‌باشد که رله کنترل فاز آن را بنا بر تنظیمات اعمال شده سنجیده و تشخیص می‌دهد .

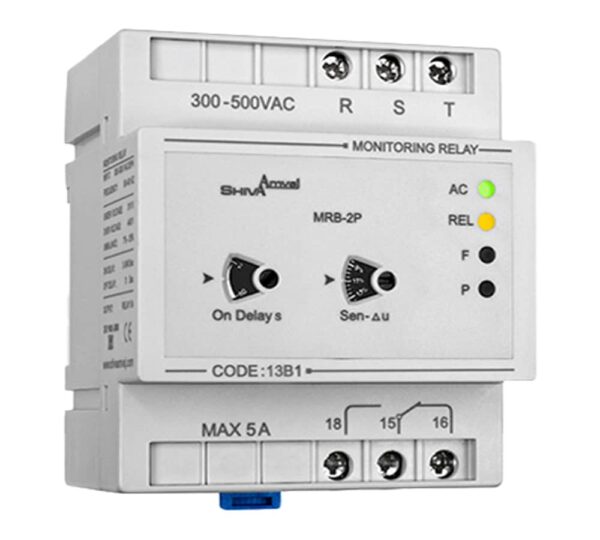

کنترل فاز شیوا امواج 13B1 بر روی بدنه خود دارای 4 چراغ LED نشان‌گر جهت نمایش وضعیت‌های مختلف است . هر یک از این چراغ‌ها با حروف و علایم مخففی مشخص شده‌اند که در وضعیت‌های مختلف روشن یا خاموش می‌شوند :

• چراغ AC که بالاترین چراغ روی بدنه است سبز رنگ بوده و نشان دهنده برق ورودی دستگاه و برقراری ولتاژ شبکه بوده و روشن بودن آن به معنی برقراری برق ورودی در دستگاه است .
• چراغ REL دومین چراغ روی دستگاه بوده و نشان دهنده وضعیت وصل یا قطع بودن رله‌ی دستگاه می‌باشد . زمانی که وضعیت مدار عادی است و خطایی وجود ندارد رله وصل بوده و در صورت بروز خطا این رله قطع می‌شود . این چراغ با رنگ زرد قابل تشخیص است .
• چراغ F سومین چراغ از بالا با رنگ قرمز ، برای خطاهای مربوط به افت ولتاژ ، اضافه ولتاژ و عدم تعادل فازها در نظر گرفته شده است .
• چراغ P نیز به رنگ قرمز بوده و نشان دهنده خطای توالی فازها ، جا به جایی فازها و یا دو فاز شدن مدار است .

علاوه بر چراغ‌های نشان‌گر ، 2 عدد پیچ تنظیم بر روی بدنه این دستگاه وجود دارد که برای تنظیم تغییرات ولتاژ و تاخیر زمانی در وصل رله است .

همان طور که اشاره شد کنترل فاز 13B1 دارای قابلیت تاخیر زمانی در قطع و وصل مدار است که با توجه به لزوم بررسی پایداری مدار پیش‌بینی شده است . تاخیر در وصل این دستگاه قابل تنظیم می‌باشد . این تنظیمات برای عملیات وصل از طریق یک پیچ تنظیم مدرج انجام می‌شود که از 2 ثانیه تا 240 ثانیه بنا به نیاز و حساسیت مدار قابل تنظیم است . اما تاخیر در قطع مدار به صورت پیش‌فرض تا 3 ثانیه پس از وقوع خطا توسط خود دستگاه انجام شده و قابل تنظیم نمی‌باشد . همچنین در صورت بروز افت ولتاژ پس از استارت مدار ، دستگاه تا 10 ثانیه به صورت خودکار مدار را قطع می‌کند .

اضافه ولتاژ مجاز در این دستگاه حداکثر 440 ولت و افت ولتاژ مجاز 310 ولت است . همچنین تغییرات ولتاژ نیز از %7 تا %25 به وسیله پیچ تنظیم قابل تنظیم است . ولتاژ ورودی در این دستگاه باید بین 300 تا 500 ولت متناوب (AC) برای سیستم سه‌فاز بوده و در فرکانس‌های شبکه 50 تا 60 هرتز قابل بهره‌برداری می‌باشد . جریان خروجی این رله 5 آمپر است . دمای محیط در شرایط عملیاتی این وسیله باید بین 20- درجه تا 65+ درجه سانتی‌گراد و رطوبت محیط نیز حداکثر 70 درصد باشد . این دستگاه از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت دارای درجه حفاظتی IP30 می‌باشد .
