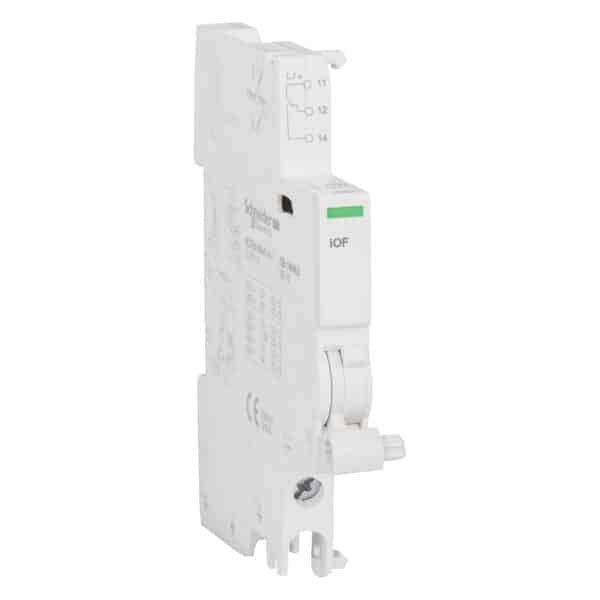

کنتاکت کمکی کلید مینیاتوری اشنایدر A9A26924

 ویژگی‌های فنی کنتاکت کمکی کلید مینیاتوری اشنایدر کد A9A26924

• اهداف و کاربرد

کنتاکت کمکی کلید مینیاتوری اشنایدر کد A9A26924 یک نوع کلید نشانگر و یک چنج اوور به شمار می‌آید که برای نشان دادن وضعیت باز، بسته یا خطا در کلید مینیاتوری استفاده می‌شود. این کنتاکت کلید مینیاتوری در صنعت با نام کوتاه iOF شناخته می‌شود. از نظر رنج حفاظتی، این کلید در رنج Acti9 قرار دارد. حفاظت سری 9 همان آخرین سطح حفاظتی است که ایمنی بالایی را در تجهیزات حفاظتی برای ساختمان‌های مسکونی و سایر کاربری‌ها تامین می‌کند.

این وسیله با انواع کلیدهای مینیاتوری مشخص سازگاری دارد. مانند iC60 ،iC40 ،iCV40 ،iID ،iID40 ،iDPN Vigi ،iSW-NA ،iC60، iID و سایر وسایل حفاظتی که قابلیت اتصال به این وسیله را دارند.

• امکانات

این نوع کنتاکت دارای دو جفت کنتاکت باز و بسته است که از این طریق سیگنال‌های مختلف باز یا بسته بودن و یا خطاهای رخ داده را به صورت اسمارت لینک به دستگاه‌های کنترل‌کننده ارسال کرده و وضعیت موجود را گزارش می‌دهد.

• مشخصات ولتاژ

کنتاکت کمکی کلید مینیاتوری برند اشنایدر کد A9A26924 تا سطح ولتاژ 400 ولت AC با فرکانس 50 و 60 هرتز مورد استفاده قرار می‌گیرد. ولتاژ عملیاتی نامی این وسیله در برق AC از 24 ولت تا 415 ولت و در برق DC از 24 ولت تا 130 ولت می‌باشد که به عنوان ولتاژ کنترل این وسیله مشخص شده است.

این وسیله با ولتاژ عایق نامی 500 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این کلید اتفاق نمی‌افتد. همچنین کنتاکت کمکی A9A26924 قابلیت تحمل ولتاژ ضربه نامی تا 4 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

• مشخصات جریان

کنتاکت کمکی کلید مینیاتوری اشنایدر کد A9A26924 در جریان نامی مختلفی با توجه به نوع شبکه و مقدار ولتاژ قابل بهره‌برداری است.

این وسیله متناسب با دسته‌بندی‌های AC-12 و DC-12 که برای کنترل بارهای مقاومتی و بارهای حالت جامد با ایزولاسیون اپتوکوپلر تعیین شده است متناسب است. جریان نامی در برق AC و ولتاژ 220 تا 240 ولت برابر 6 آمپر و در ولتاژ 380 تا 415 ولت برابر 3 آمپر است.

در برق DC و ولتاژ 24 ولت، مقدار جریان نامی برابر 6 آمپر، در ولتاژ 48 ولت برابر 2 آمپر، در ولتاژ 60 ولت برابر 1.5 آمپر و در ولتاژ 130 ولت برابر 1 آمپر است.

• نصب

این کنتاکت‌ها برای عملکرد خود نیازمند نصب بر روی کلید مینیاتوری هستند. این وسیله به قسمت جانبی کلید مینیاتوری نصب شده و وضعیت‌های مختلف کلید را از فاصله دور نمایش می‌دهد.

نصب این کنتاکت‌ها در تابلوی برق همانند کلیدهای مینیاتوری بر روی ریل‌های تابلویی انجام می‌گیرد.

• مشخصات حفاظتی، شرایط دمایی

کلید مینیاتوری اشنایدر کد A9A26924 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 35- درجه و 70+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 85+ درجه سانتی‌گراد تعیین شده است.
