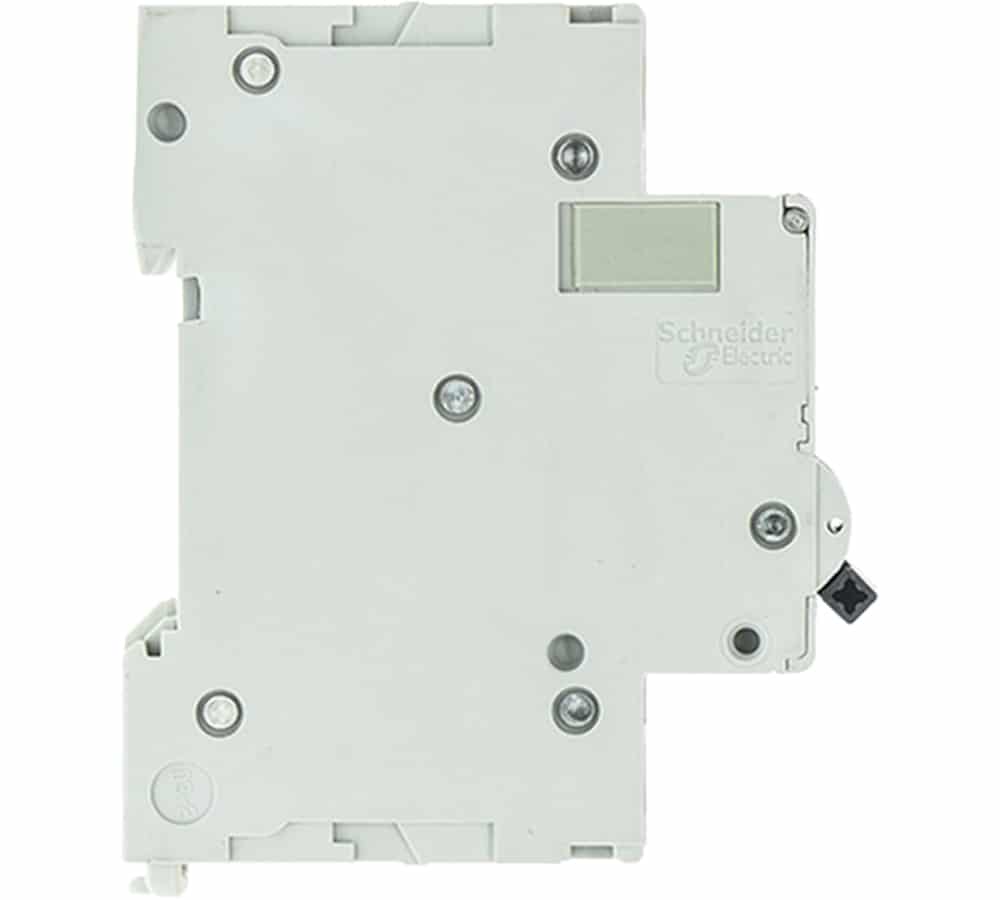

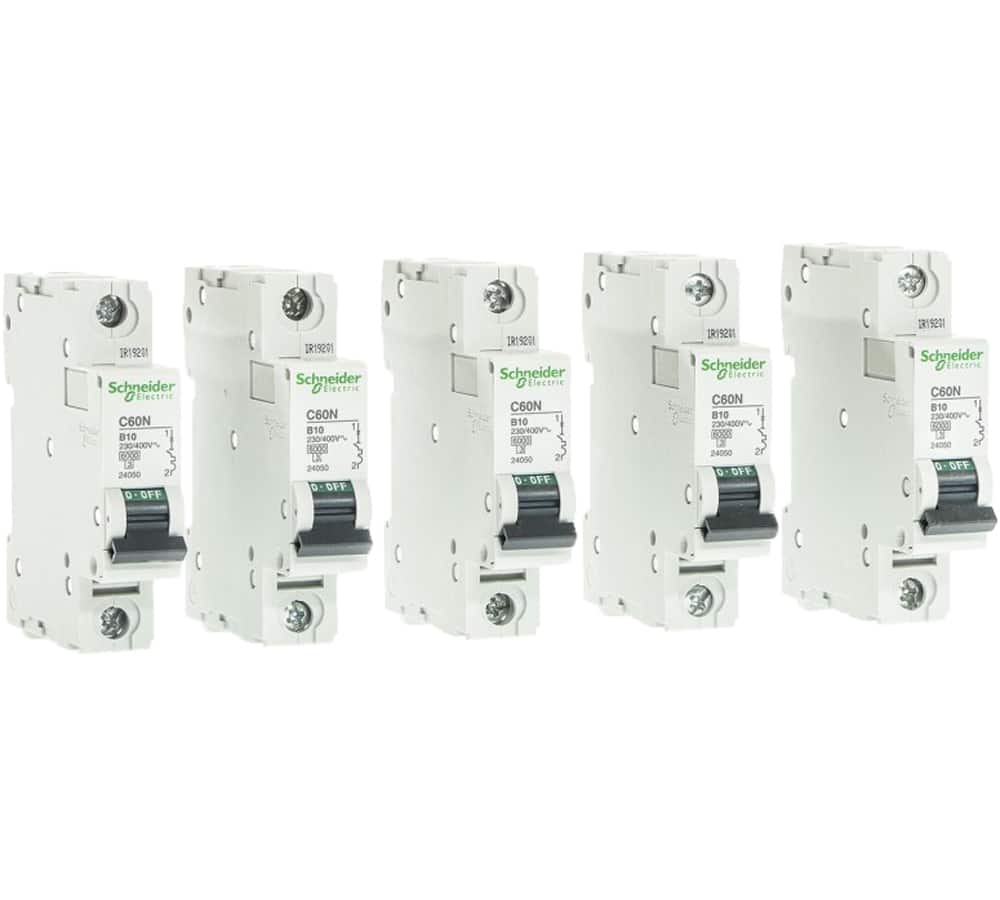

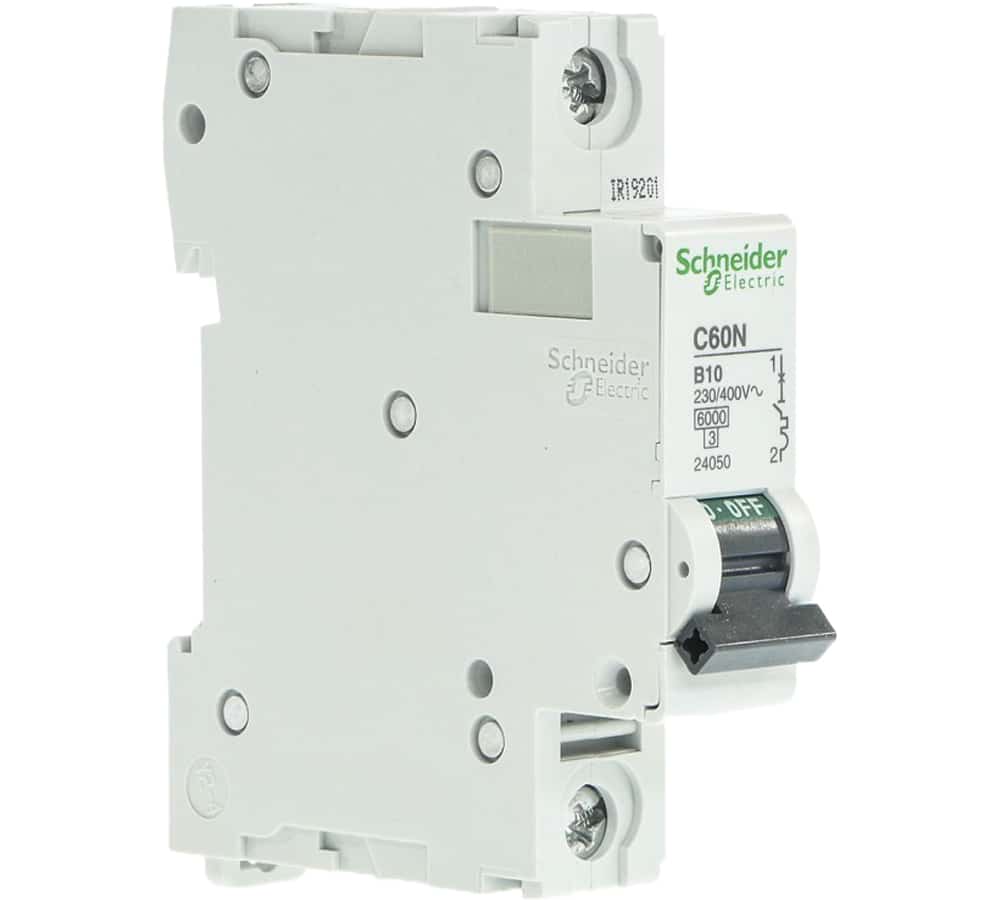

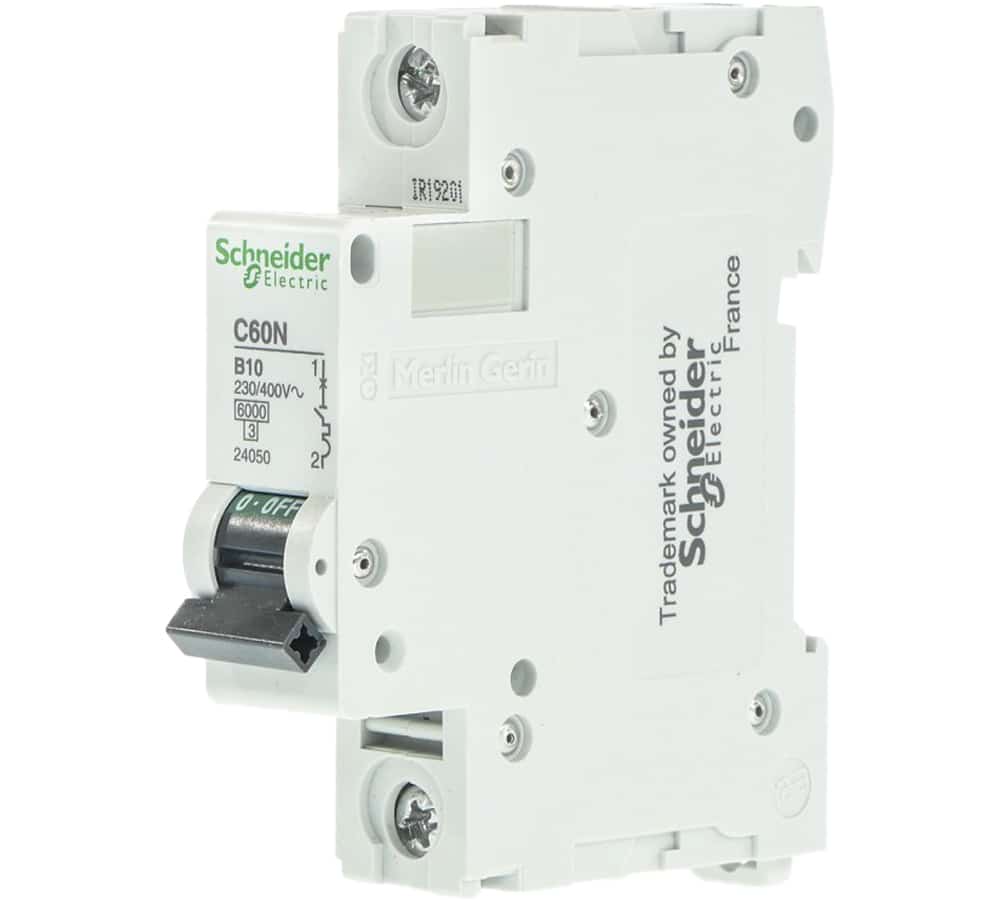

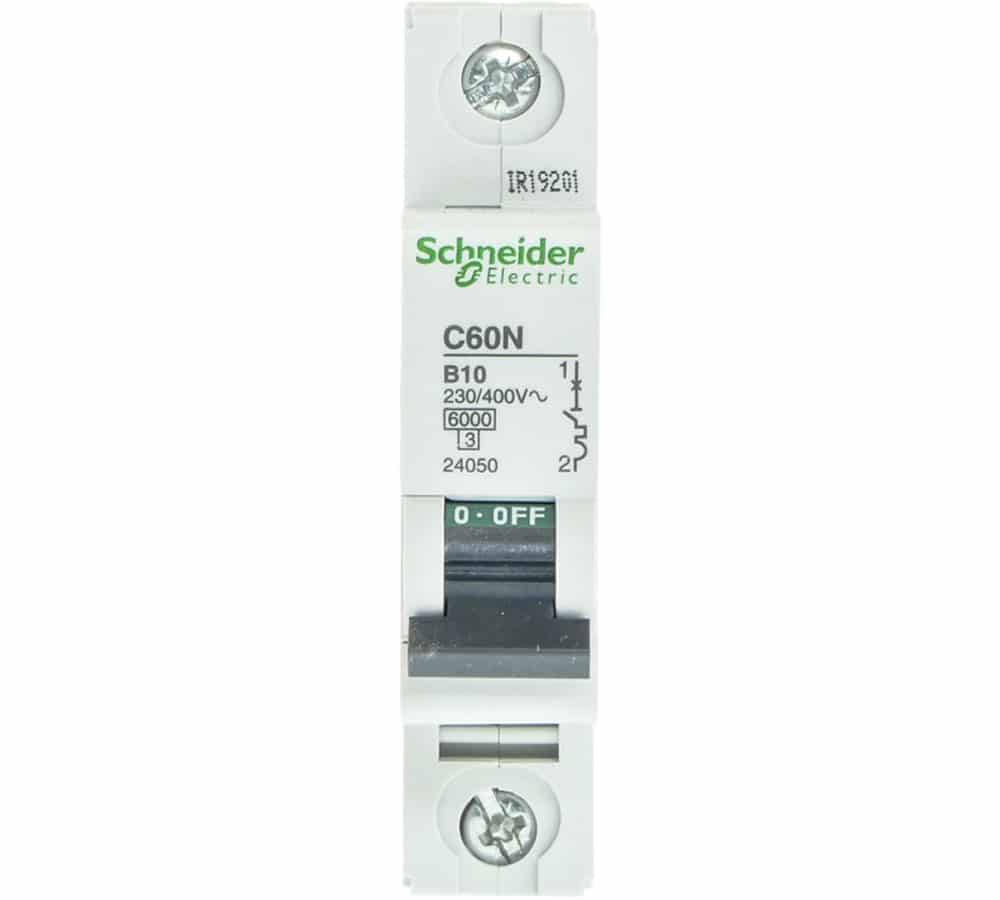

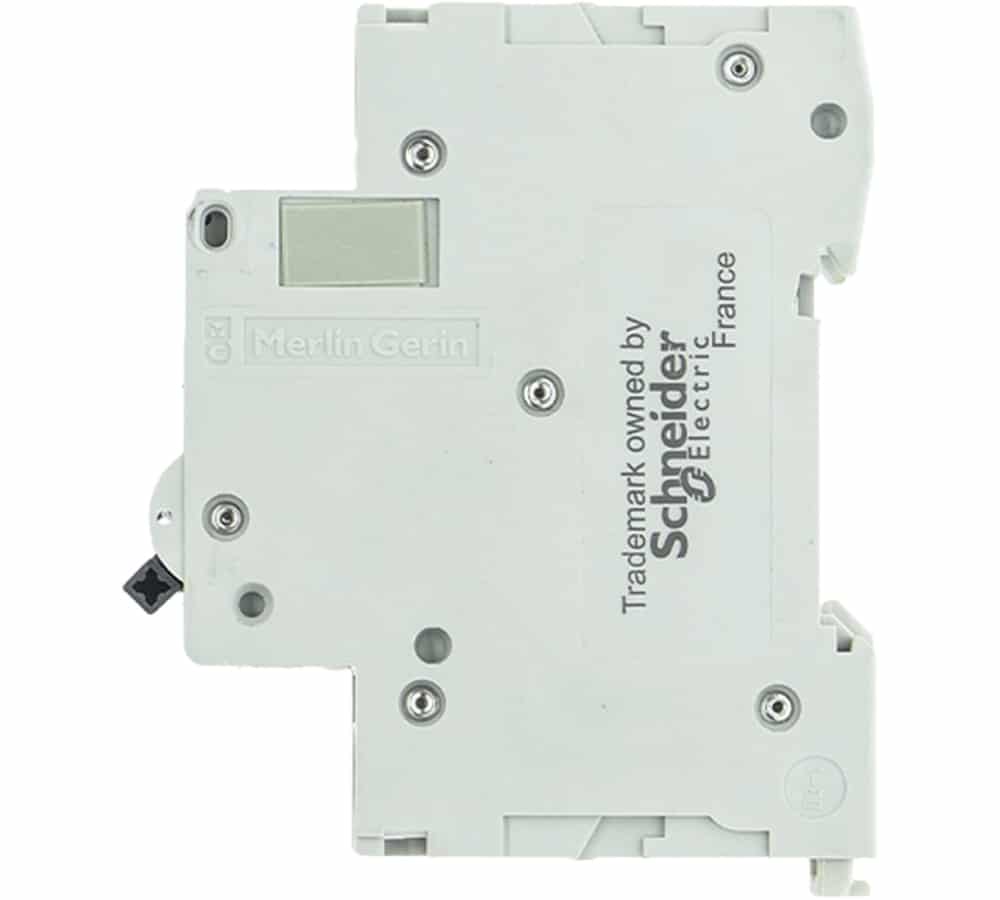

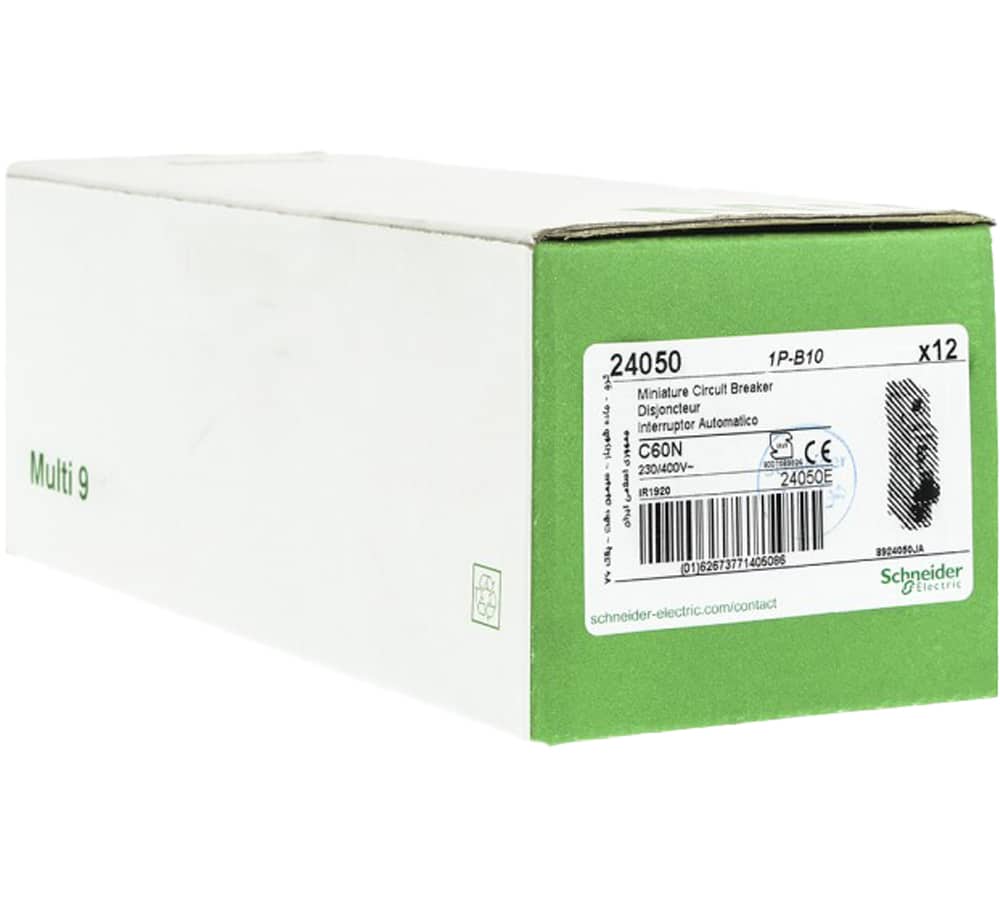

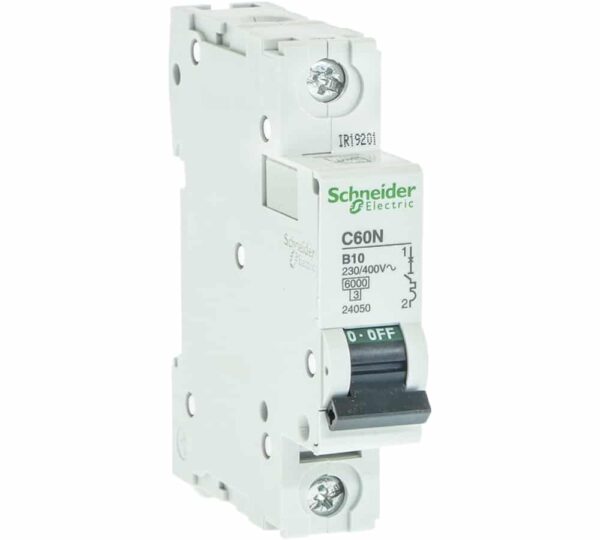

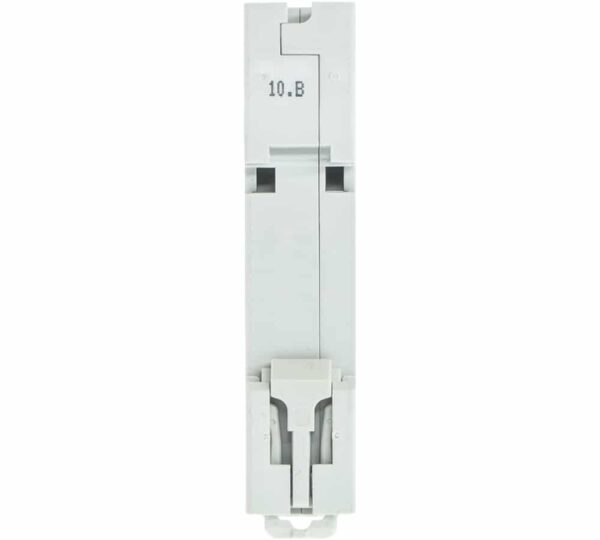

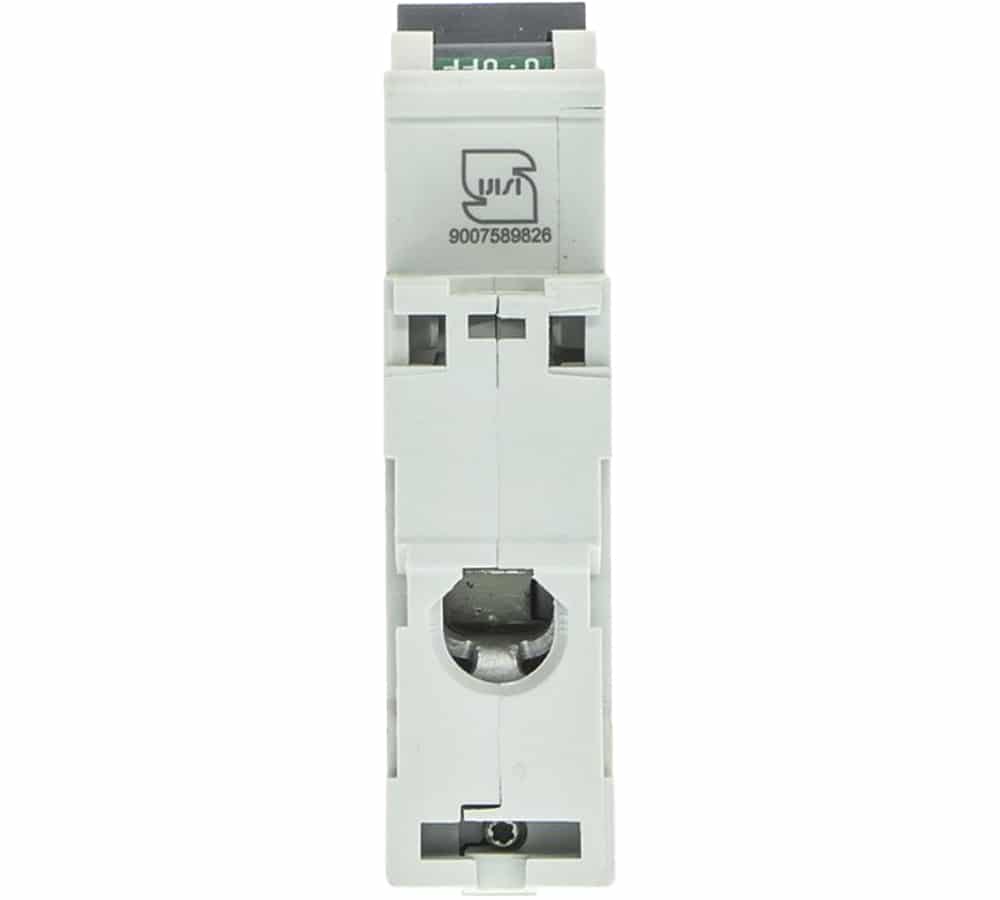

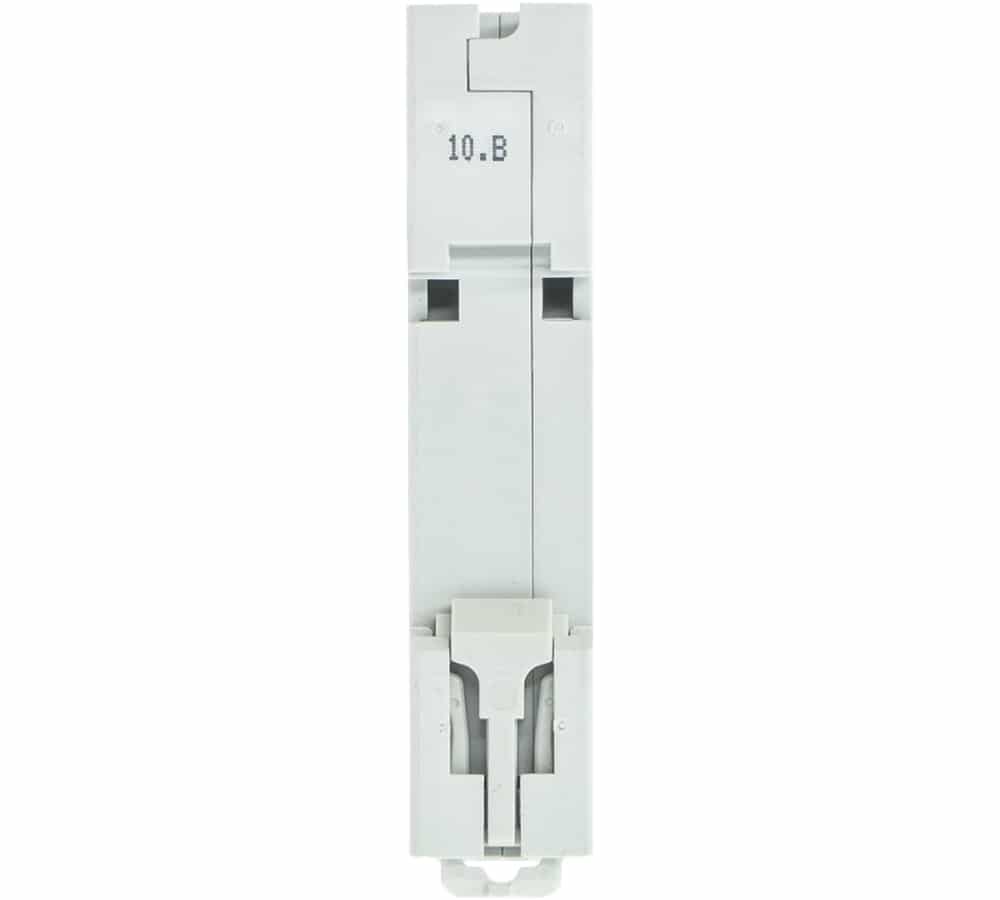

کلید مینیاتوری تک پل 10 آمپر تیپ B اسپکتر 24050

ویژگی‌های فنی کلید مینیاتوری اسپکتر کد 24050

• اهداف و کاربرد

کلید مینیاتوری اشنایدر کد 24050 یک قطع‌کننده مینیاتوری تک پل است که برای حفاظت از مدار تک‌فاز مورد استفاده قرار می‌گیرد. این کلید مینیاتوری در صنعت با نام کوتاه C60N شناخته می‌شود. از نظر رنج عملکرد، این کلید در رنج Multi 9  قرار دارد.

کاربرد این نوع کلید مینیاتوری در ولتاژهای پایین بوده و در مقابل جریان اتصال کوتاه و اضافه بار حفاظت لازم را انجام می‌دهد. در کاربری‌های خانگی، تجاری، اداری و صنعتی کوچک در سطح توزیع می‌توان از این کلید مینیاتوری بهره برد. این وسیله یک کلید مینیاتوری نوع  B بوده و از نظر سرعت عملکرد یک وسیله تندکار است. بنابراین برای به کار گیری در ساختمان‌های مسکونی تناسب بیشتری دارد. این کلید مینیاتوری قابلیت بهره‌برداری در شبکه AC را داشته و در سطح توزیع و عموما برای مصارف روشنایی کاربرد دارد.

• مکانیزم

کلید مینیاتوری اشنایدر 24050 از دسته بریکرهای حرارتی مغناطیسی می‌باشد. با توجه به این خاصیت برای استفاده در حفاظت اضافه بار و اتصال کوتاه مناسب است. به دلیل بالا بودن شدت جریان اتصال کوتاه و نیاز به قطع سریع‌تر مدار، از خاصیت مغناطیسی در این کلید بهره گرفته شده است. اضافه بار نیز به واسطه خاصیت حرارتی این وسیله قطع می‌شود.

• مشخصات ولتاژ

کلید مینیاتوری برند اشنایدر کد 24050 در سطح ولتاژ 230 تا 440 ولت AC با فرکانس 50 و 60 هرتز مورد استفاده قرار می‌گیرد.

• مشخصات جریان و قدرت قطع

کلید مینیاتوری اشنایدر کد 24050 در جریان نامی 10 آمپر قابل بهره‌برداری است.

قدرت قطع اتصال کوتاه در کلیدهای مینیاتوری با دو پارامتر مشخص شده است.

یکی مقدار جریان اتصال کوتاهی است که کلید می‌تواند بارها بدون آسیب دیدن در یک ولتاژ عملیاتی مشخص آن را قطع کند که با علامت اختصاری (Ics) نشان داده می‌شود و دیگری مقدار جریان اتصال کوتاهی است که کلید فقط یک بار قادر به قطع کردن آن است و از آن پس دیگر کلید قابل استفاده نخواهد بود. این مقدار، قدرت قطع نهایی کلید نامیده شده و با علامت اختصاری (Icu) مشخص می‌شود.

در کلید مینیاتوری اشنایدر کد 24050 قدرت قطع اتصال کوتاه (Ics) در ولتاژهای مختلف، متفاوت است. این پارامتر از سطح ولتاژ 230 ولت تا 440 ولت فشار ضعیف AC بین مقادیر 2.25 کیلوآمپر تا 7.5 کیلو آمپر است. هرچه سطح ولتاژ بالاتر رود، قدرت قطع اتصال کوتاه کلید مینیاتوری کم‌تر می‌شود.

علاوه بر این قدرت قطع نهایی این کلید (Icu) نیز در ولتاژهای مختلف دارای مقادیر متفاوتی است که از سطح ولتاژ 230 ولت تا 440 ولت AC بین 6 کیلوآمپر تا 20 کیلوآمپر می‌باشد.

در ولتاژ DC نیز قدرت قطع نهایی بین 20 تا 40 کیلوآمپر در ولتاژ 125 تا 250 ولت است.

• مشخصات حفاظتی، شرایط محیطی

کلید مینیاتوری اشنایدر کد 24050 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 25- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 40- تا 70+ درجه سانتی‌گراد تعیین شده است.

• طول عمر

کلید مینیاتوری اشنایدر کد 24050 از نظر الکتریکی قابل استفاده تا 10 هزار سیکل می‌باشد. به این معنی که تا 10 هزار بار قطع و وصل در شرایط نامی از نظر الکتریکی آسیبی به این دستگاه وارد نخواهد شد.

از نظر مکانیکی نیز طول عمر این وسیله تا 20 هزار سیکل تایید شده است.

این وسیله تا ارتفاع 2000 متر از سطح دریا قابل بهره‎برداری می‌باشد.
