چراغ سیگنال قرمز 24 ولت باکالیت اشنایدر XB5AVB4

چراغ‌های سیگنال یکی از این تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنال‌های مختلف به صورت آلارم نوری مورد استفاده قرار می‌گیرد . این چراغ‌ها در مدار به قسمت‌های مختلف از جمله به تجهیزات حفاظتی مانند انواع رله‌های کنترلی ، بی‌متال‌ها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفته اند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته می‌شوند . معمولا محل نصب این چراغ‌ها روی در تابلوها می‌باشد . همچنین بطور معمول از این چراغ‌ها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده می‌شود .

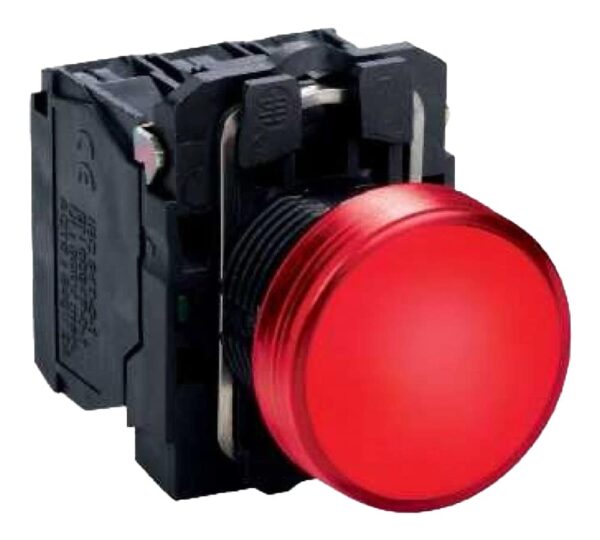

چراغ سیگنال قرمز کد XB5AVB4 در صنعت با نام مخفف XB5 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ قرمز می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است . هدف از پیش بینی رنگ قرمز در این نوع چراغ سیگنال استفاده در انواع موارد خطر است که بتوان به عنوان یک آلارم هشدار برقراری انواع وضعیت‌های غیرعادی و خطرناک را به وسیله آن نمایش داد . در واقع این رنگ زمانی به کار می‌رود که لازم است در هنگام بروز موارد اضطراری و خطرناک در سیستم علاوه بر سایر تجهیزات اعلام و هشدار ، از تجهیزات هشدار بصری نیز استفاده شود .

به عنوان مثال در هنگام بروز مواردی مانند اتصال کوتاه یا ولتاژ مواج و … که کارکرد موتور توسط وسایل حفاظتی متوقف می‌شود یا در قسمت خاصی از مدار موارد اضطراری این چنینی پیش می‌آید از چراغ سیگنال قرمز استفاده می‌شود . قاب این وسیله از جنس پلاستیک خاکستری یا طوسی تیره است . این نوع پلاستیک یکی از گزینه‌های مناسب برای حفاظت در برابر عوامل شیمیایی در کاربردهایی که نیاز به حفاظت‌های این‌چنینی دارد می‌باشد . علاوه بر این ، پلاستیک به کار رفته در قاب این چراغ سیگنال نوعی عایق الکتریکی مضاعف است که حفاظت الکتریکی و ایمنی مطلوب آن را تامین می‌کند .

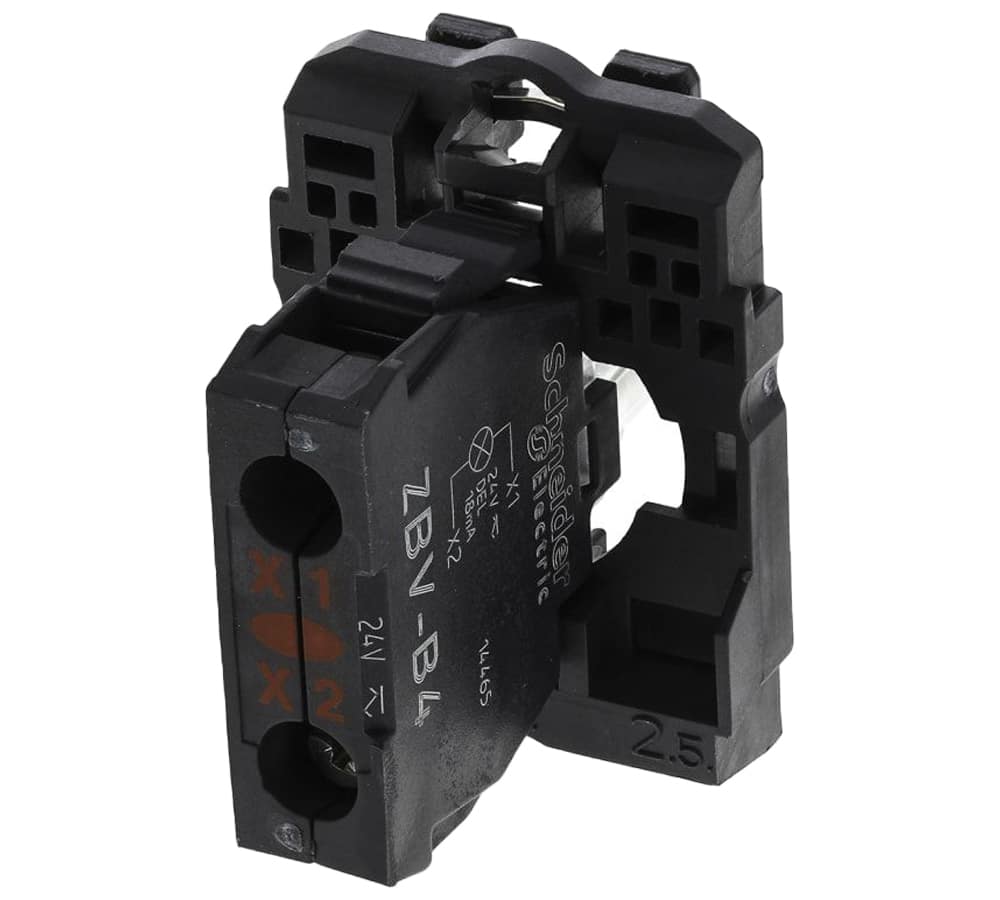

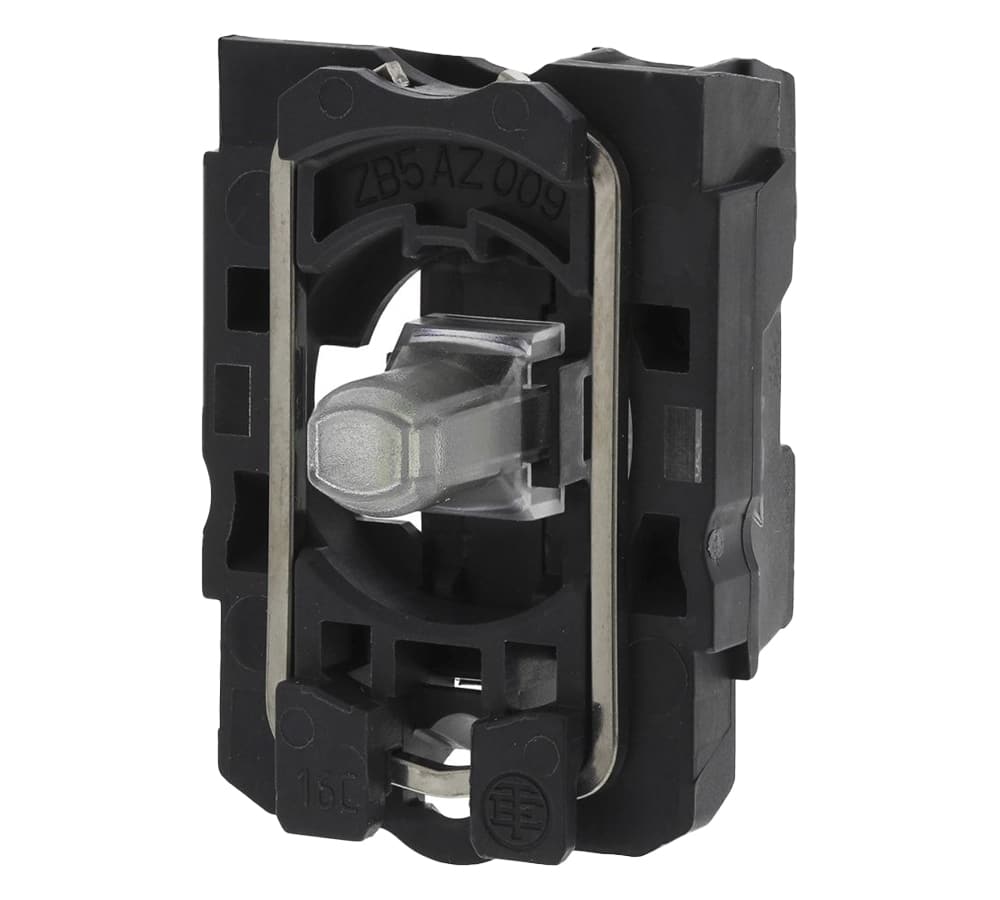

قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود . این نوع چراغ سیگنال دارای کنتاکت‌هایی برای وصل هادیهای مربوطه است که به صورت داخلی درون مکانیزم یا ساختار چراغ قرار می‌گیرند . این کنتاکت‌ها با نام‌های X1 و X2 مشخص می‌شوند .

ترمینال‌های این چراغ سیگنال که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا  2×2.5 mm² می‌باشد .

ولتاژ تغذیه نامی این چراغ سیگنال 24 ولت در برق مستقیم (DC) و متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است . محدوده ولتاژ تغذیه در این وسیله برای ولتاژ مستقیم (DC) 19.2 تا 30 ولت و برای ولتاژ متناوب (AC) 21.6 تا 26.4 تعیین شده است . ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . جریان مصرفی این وسیله 18 میلی‌آمپر تعیین شده است . طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 100 هزار ساعت می‌باشد .

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد . ابعاد ظاهری این چراغ سیگنال به این شرح است : ارتفاع آن‌ها 42 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 54 میلی‌متر است . دمای محیط برای نگهداری و عملکرد برای این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . این نوع چراغ سیگنال XB5 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
