چراغ سیگنال زرد 24 ولت فلزی اشنایدر XB4BVB5

چراغ‌های سیگنال یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند . بطور کلی چراغ سیگنال جهت نمایش انواع خطاها یا وجود یا عدم وجود سیگنال‌های مختلف به صورت آلارم نوری مورد استفاده قرار می‌گیرد . این چراغها در مدار به قسمتهای مختلف از جمله به تجهیزات حفاظتی مانند انواع رله‌های کنترلی ، بی‌متال‌ها و … یا انواع کلیدها و کنتاکتورها جهت کنترل وضعیت روشن و خاموش بودن موتورهایی که در بیرون محوطه یا در فاصله دورتر از تابلو قرار گرفته اند ، قطع یا وصل بودن کلیدها ، بروز خطاهای مختلف که سیگنال آن توسط وسایل حفاظتی ارسال شده است و … به کار گرفته می‌شوند . معمولا محل نصب این چراغ‌ها روی در تابلوها می‌باشد . همچنین بطور معمول از این چراغ‌ها برای نمایش وصل بودن فازهای ورودی مدار بر روی درِ تابلوها استفاده می‌شود .

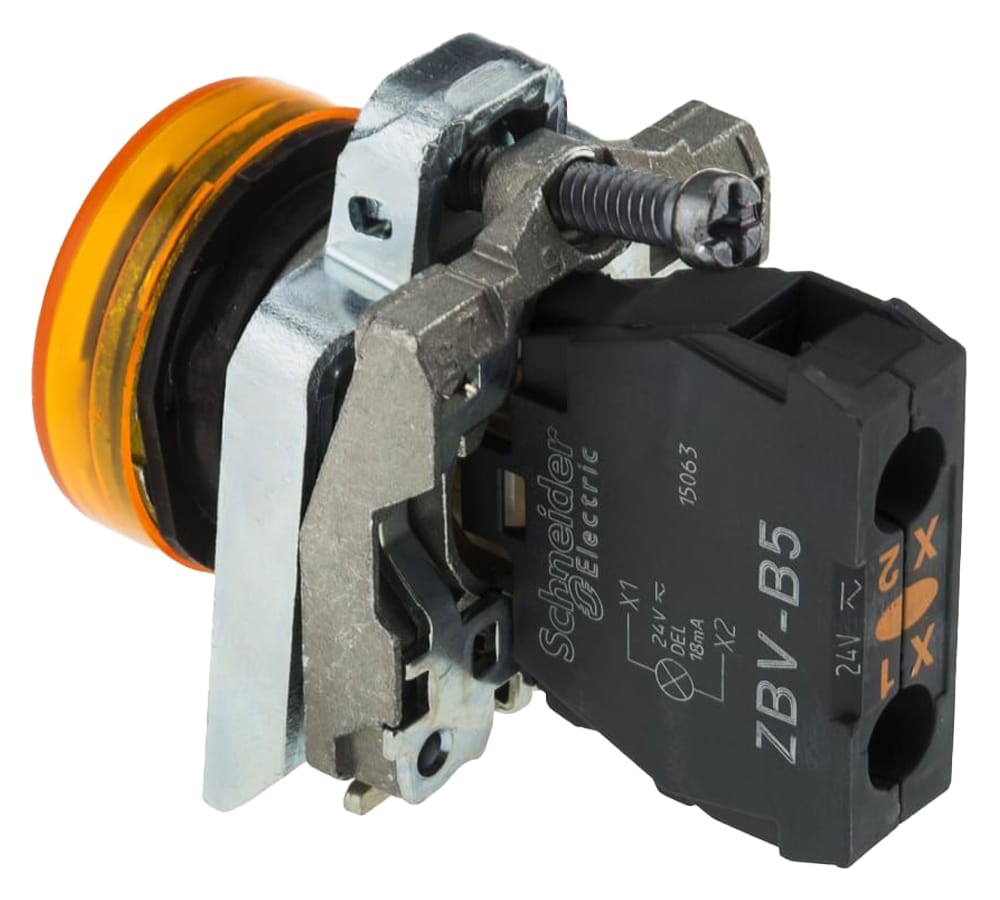

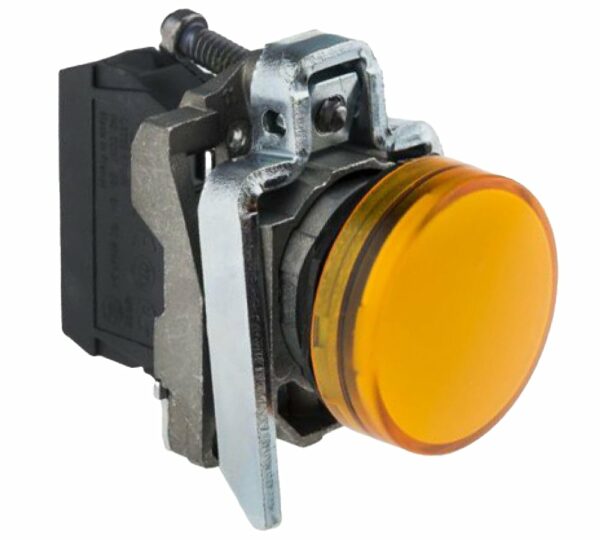

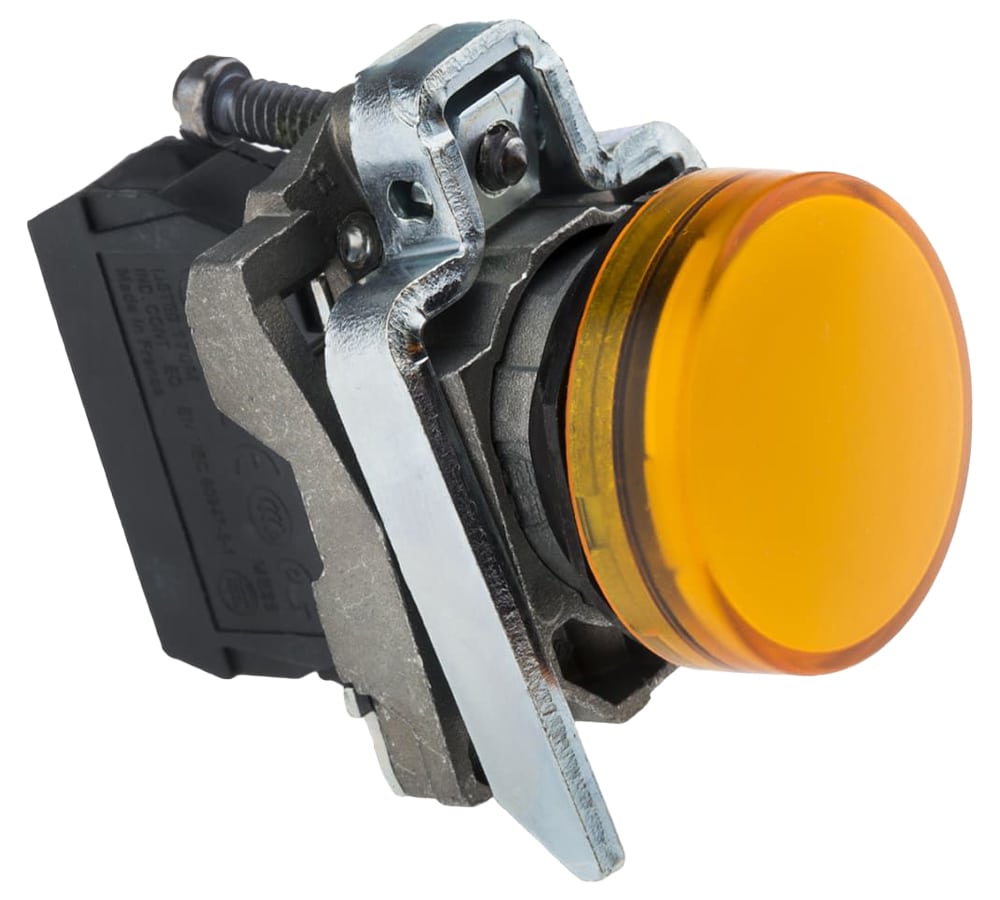

چراغ سیگنال زرد کد XB4BVB5 در صنعت با نام مخفف XB4 شناخته می‌شوند و دارای درپوش شیشه‌ای به رنگ زرد یا نارنجی می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است . هدف از پیش بینی رنگ زرد یا نارنجی در این نوع چراغ سیگنال استفاده در انواع موارد هشدار ، مهم و اضطراری است که بتوان برقراری انواع وضعیت‌های حساس مختلف را به وسیله آن نمایش داد . در واقع این رنگ زمانی به کار می‌رود که لازم است در مورد ورودی‌ها ، خروجی‌ها و تجهیزات خاص توجه و احتیاط به خرج داده شود .

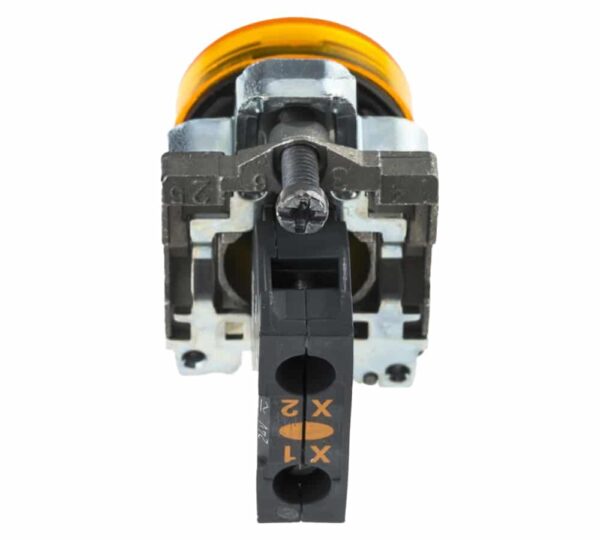

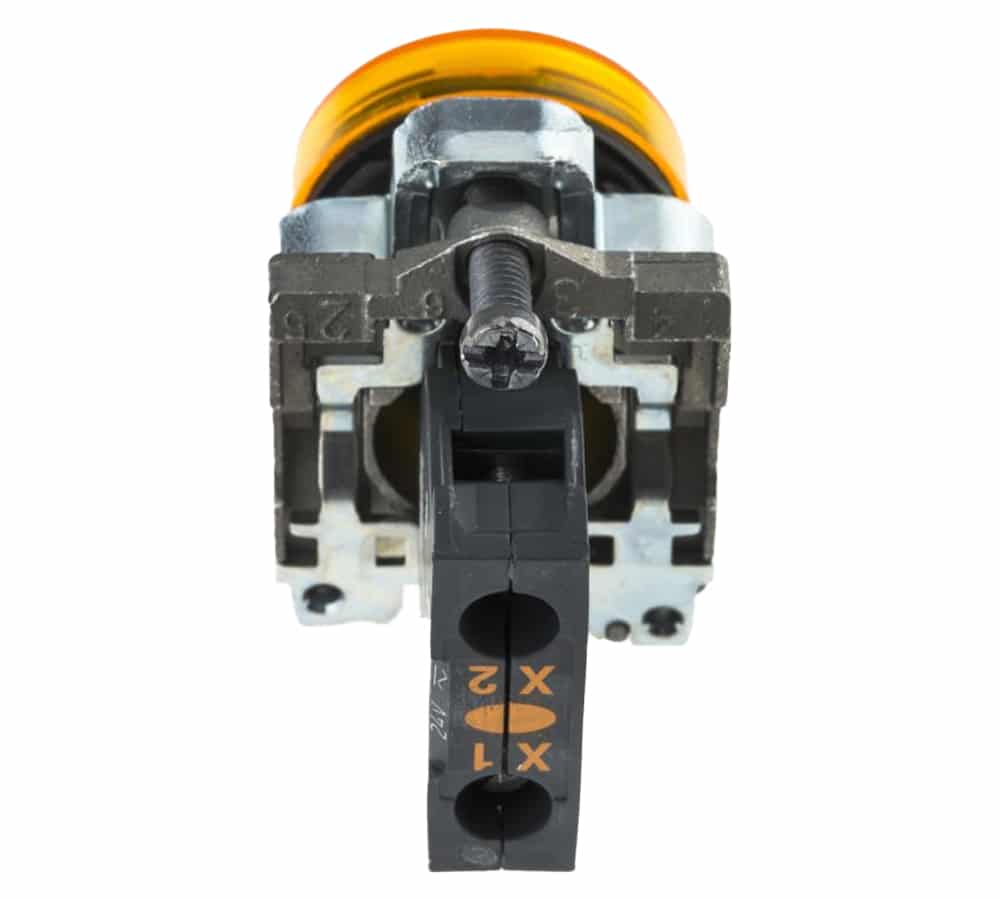

به عنوان مثال برای عملکرد موتورهای اتوماتیک ، نزدیک شدن بار یا فشار یا هر کمیت مهم به مقدار غیر مجاز ، مانند دما ، جریان ، ولتاژ و … و سایر موارد هشدار از چراغ سیگنال زرد یا نارنجی استفاده می‌شود . قاب این وسیله از جنس فلزی با روکش کروم است . استحکام این نوع بدنه بزرگ‌ترین مزیت آن است که در شرایط محیطی مانند ضربه و ارتعاشات و … مقاومت بالایی دارد . قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود .‌ این نوع چراغ سیگنال دارای کنتاکت‌هایی برای وصل هادی‌های مربوطه است که به صورت داخلی درون مکانیزم یا ساختار چراغ قرار می‌گیرند . این کنتاکت‌ها با نام‌های X1 و X2 مشخص می‌شوند .

ترمینال‌های این چراغ سیگنال که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند . این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند . اندازه ترمینال‌هایی که برای اتصال سیم با سرسیم مورد استفاده قرار می‌گیرند حداکثر 2×1.5 mm² و اندازه ترمینال‌های مورد استفاده برای اتصال سیم‌های بدون سرسیم 1×0.22 تا  2×2.5 mm² می‌باشد . ولتاژ تغذیه نامی این چراغ سیگنال 24 ولت در برق مستقیم (DC) و متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است .

محدوده ولتاژ تغذیه در این وسیله برای ولتاژ مستقیم (DC) 19.2 تا 30 ولت و برای ولتاژ متناوب (AC) 21.6 تا 26.4 تعیین شده است . ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند . طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 100 هزار ساعت می‌باشد .

مقاومت این وسیله در مقابل فشارهای بالا مانند نفوذ آب فشار قوی 7 میلیون پاسکال در شرایط دمایی 55 درجه سانتی‌گراد و فاصله 10 سانتی متری می‌باشد . ابعاد ظاهری این چراغ سیگنال به این شرح است : ارتفاع آن‌ها 47 میلی‌متر ، عرض 30 میلی‌متر و عمق آن نیز 54 میلی‌متر است . دمای محیط برای نگهداری و عملکرد برای این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد باشد . این نوع چراغ سیگنال XB4 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند . درجه‌های حفاظت IP66 ، IP67 ، IP69 و IP69K برای محافظت این وسیله برقرار است .
