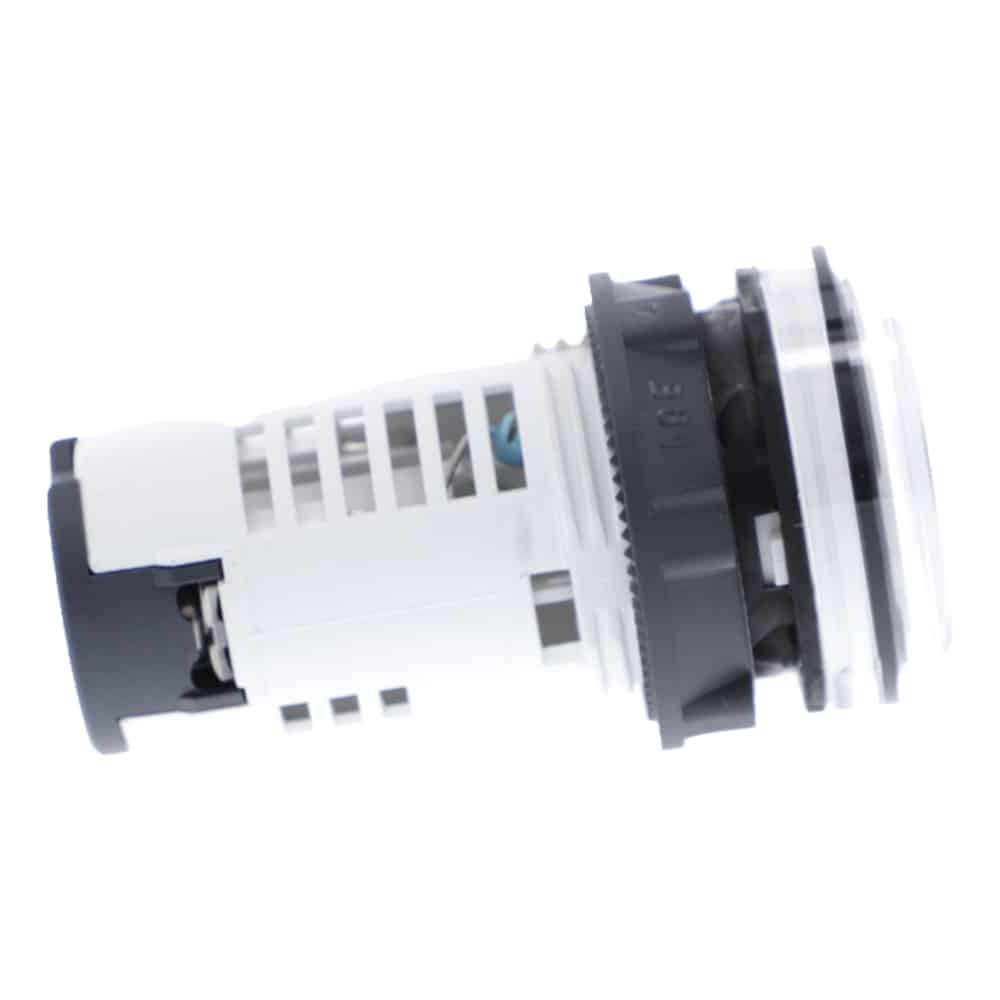

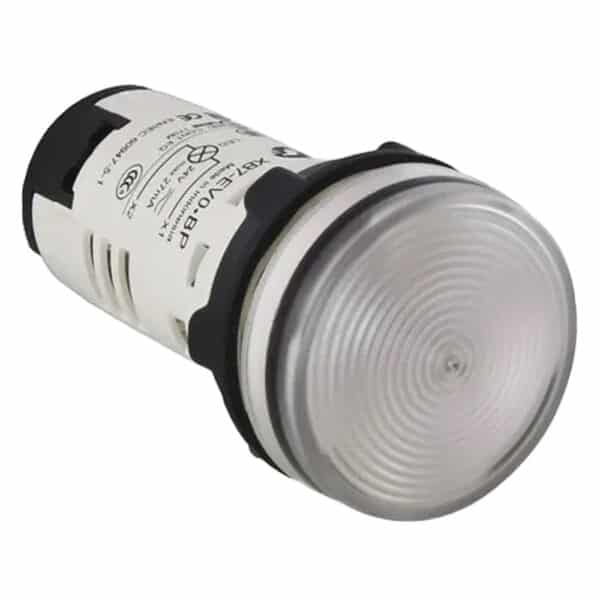

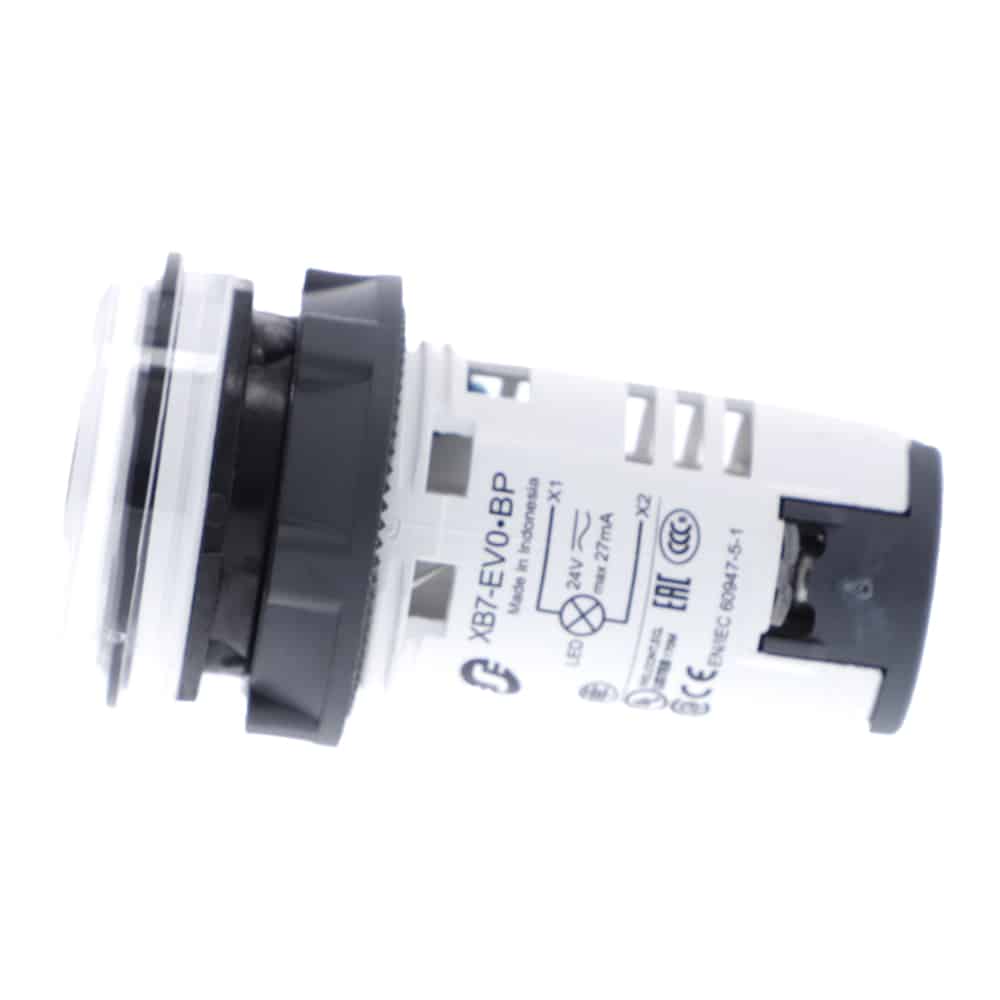

چراغ سیگنال بی‌رنگ 120 ولت AC اشنایدر XB7EV07GP

ویٰژگی‌های فنی چراغ سیگنال بی‌رنگ اشنایدر کد XB7EV07GP

• اهداف و کاربرد

چراغ‌های سیگنال اشنایدر کد XB7EV07GP یکی از تجهیزات هشدار بصری یا نمایشی هستند که در تابلوهای برق به منظور نمایش انواع وضعیت‌ها یا خطاها بسته به نیاز یا طرح مدار مورد استفاده قرار می‌گیرند.

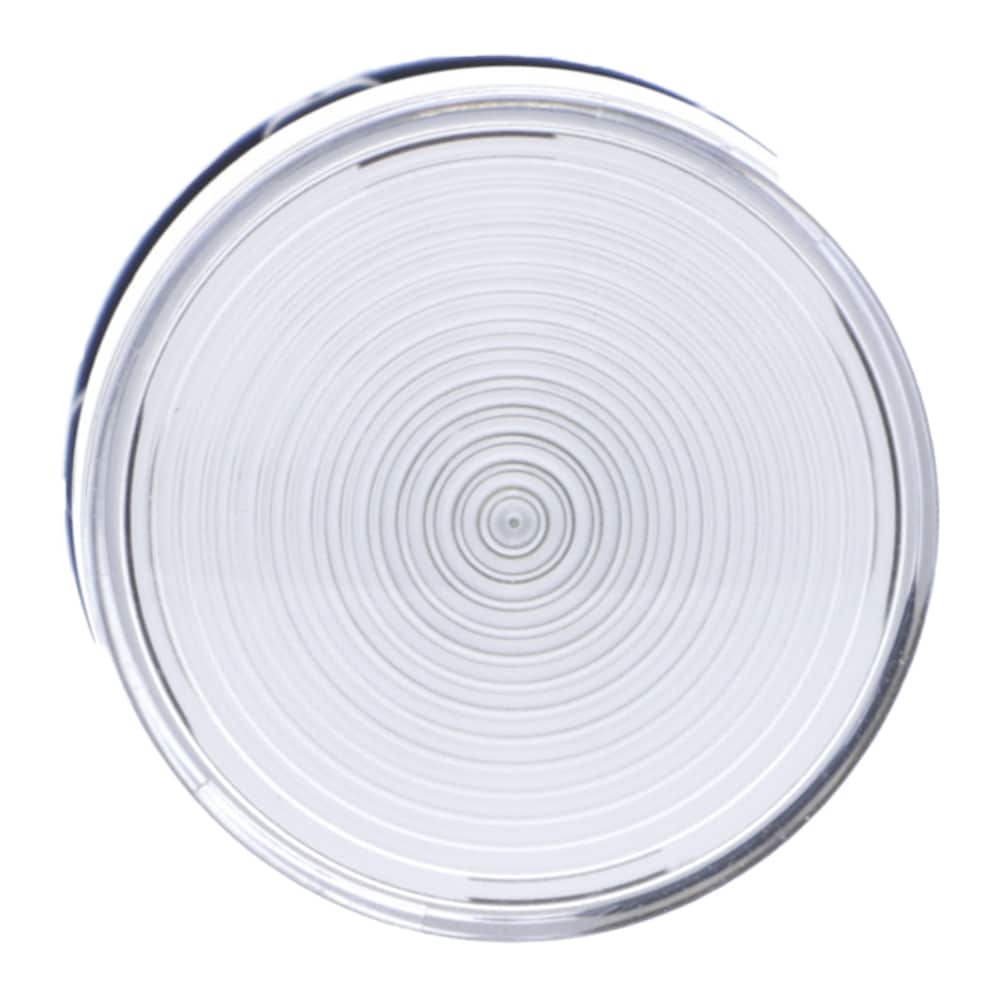

چراغ سیگنال بی‌رنگ کد XB7EV07GP در صنعت با نام مخفف  XB7 شناخته می‌شوند و دارای درپوش شیشه‌ای بی‌رنگ می‌باشد که به کمک برخورداری از یک چراغ LED درونی دارای روشنایی بالا بوده و از فاصله دور به آسانی قابل تشخیص است. هدف از پیش بینی این رنگ در این نوع چراغ سیگنال استفاده برای نمایش وضعیت عادی در مدارهای مختلف و سیستم‌های اندازه‌گیری کمیت‌های مختلف مانند فشار، دما و … است.

• بدنه

بدنه این وسیله از جنس باکالیت دو عایقه است. این بدنه نوعی ماده گرمادیده و سخت است که دارای استحکام بالایی در برابر ضربات بوده و مقاومت بالایی در برابر شوک‌های الکتریکی دارد علاوه بر این از نظر مقاومت الکتریکی و شکست عایقی نیز مناسب است و از این رو در بیشتر قطعات برقی مورد استفاده قرار می‌گیرد.

• نصب

قطر مناسب برای سوراخکاری و نصب این چراغ سیگنال 22 میلی‌متر تعیین شده که با توجه به آن، قطر مناسب برای برش، سوراخکاری و نصب این وسیله 22.5 میلی‌متر تعیین شده که بتوان به راحتی آن را در محل مورد نظر جاسازی نمود.

• ترمینال‎‌ها

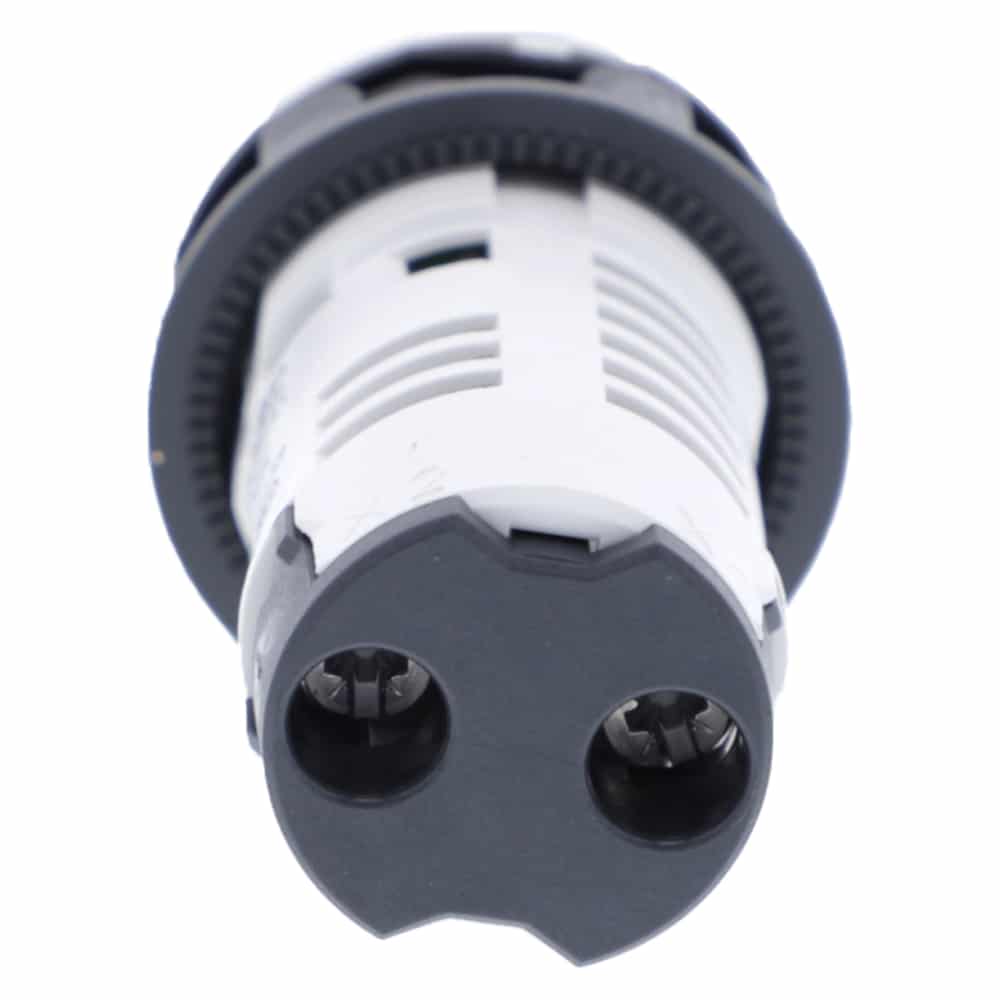

ترمینال‌های چراغ سیگنال اشنایدر کد XB7EV07GP که برای اتصال سیم‌ها مورد استفاده قرار می‌گیرند از مکانیزم گیره پیچی برای محکم شدن و نگه داشتن سیم‌ها بهره می‌گیرند. این ترمینال‌ها دارای اندازه‌های مختلف متناسب با نوع استفاده بر اساس وجود یا عدم وجود سرسیم هستند.

• مشخصات ولتاژ و جریان

ولتاژ تغذیه نامی چراغ سیگنال اشنایدر کد XB7EV07GP برابر 120 ولت در برق متناوب (AC) می‌باشد که قابل بهره برداری در فرکانس‌های 50 و 60 هرتز است. محدوده ولتاژ تغذیه در این وسیله برای ولتاژ متناوب (AC)  بین100 تا 132 ولت تعیین شده می‌باشد. ولتاژ عایقی در این چراغ سیگنال 250 ولت تعیین شده است که عدم شکست عایقی تا این مقدار را تضمین می‌کند.

ولتاژ ضربه قابل تحمل نیز برای این وسیله 6 کیلوولت تعیین شده است.

جریان مصرفی این چراغ سیگنال 18 میلی‌آمپر تا 21 میلی‌آمپر است .

• طول عمر

طول عمر این وسیله در شرایط عملیاتی در ولتاژ نامی و دمای 25 درجه سانتی گراد 70 هزار ساعت می‌باشد.

• ابعاد

ابعاد ظاهری چراغ سیگنال اشنایدر کد XB7EV07GP به این شرح است: ارتفاع آن‌ها 29 میلی‌متر، عرض 29 میلی‌متر و عمق آن نیز 54 میلی‌متر است.

• شرایط محیطی

با توجه به اینکه تجهیزات الکتریکی برای عملکرد درست و بالا رفتن قابلیت اطمینان تابع شرایط دمایی هستند باید دمای مناسبی را در محیط اطراف آن تامین کرد.

دمای محیط برای نگهداری یا انبار این وسیله باید بین 40- درجه تا 70+ درجه سانتی‌گراد و دمای محیط برای عملکرد یا دمای عملیاتی مناسب محیط برای این وسیله باید بین 25- تا 55+ درجه سانتی‌گراد باشد.
این نوع چراغ سیگنال XB7 در درجه حفاظت مختلفی از نظر نفوذ رطوبت و ذرات ریز و گرد و غبار و همچنین در برابر لرزش و ضربات تولید می‌شوند.

 چراغ سیگنال اشنایدر کد XB7EV07GP از نظر حفاظت در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت در برای وجه جلو با درجه حفاظتی IP65 و برای وجه پشتی با درجه IP20 تامین شده است.

علاوه بر این حفاظت در استاندارد دیگری نیز با درجه حفاظتی NEMA 4 و NEMA 12 در مقابل نفوذ گرد و غبار و آب تامین شده است.
