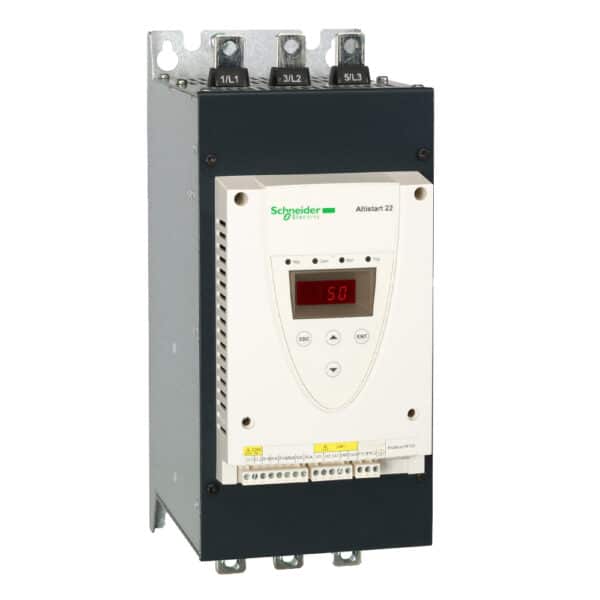

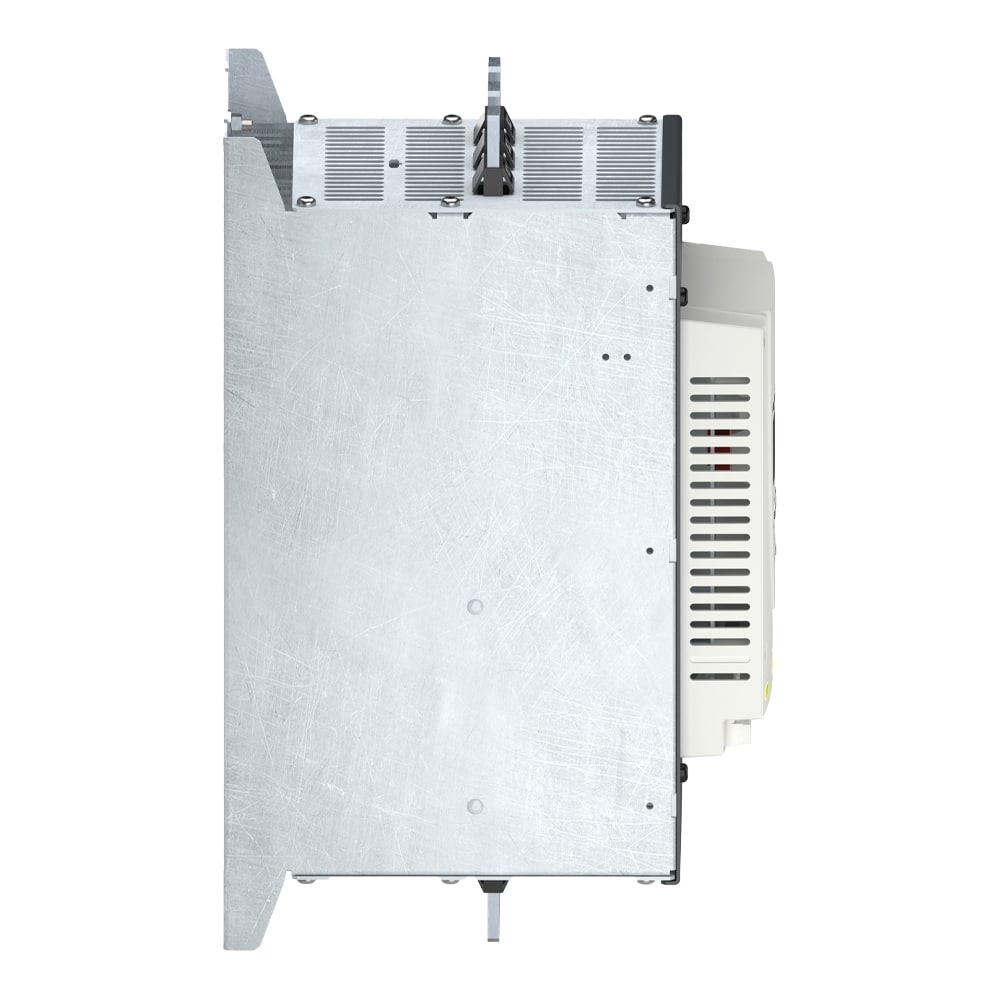

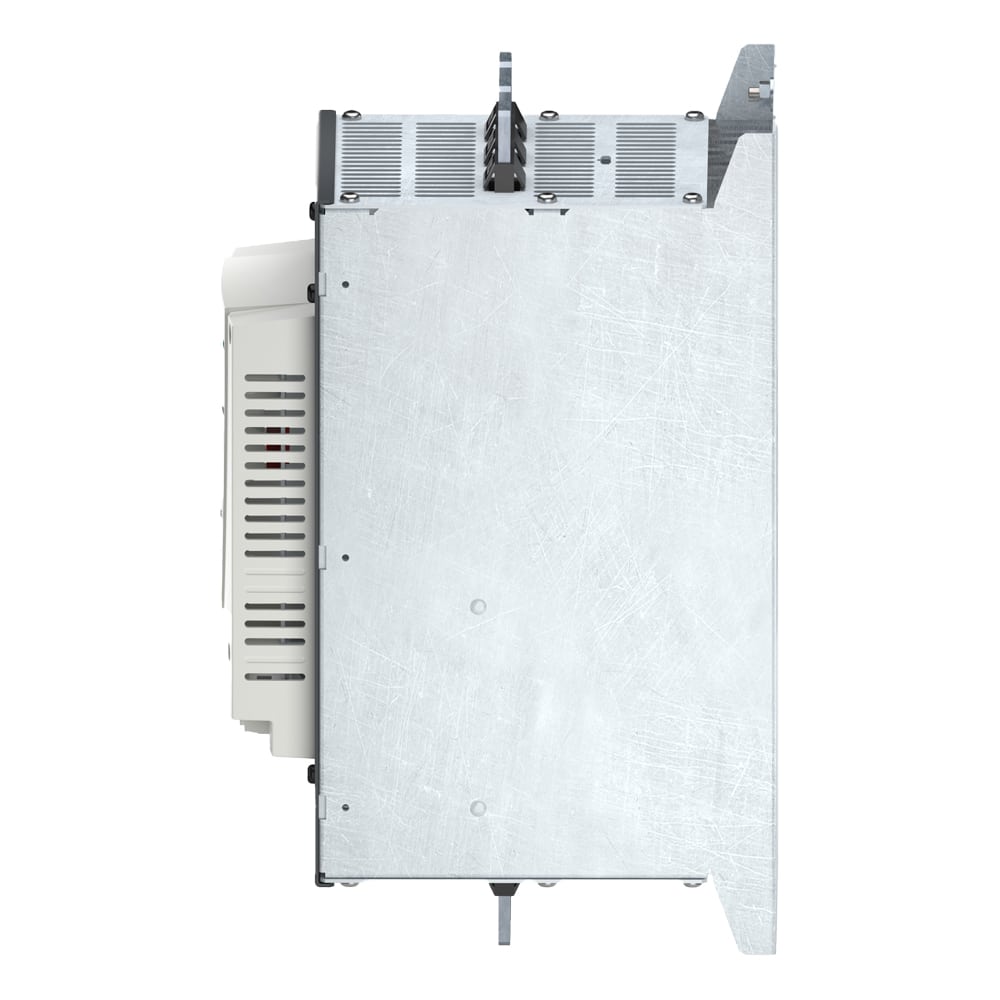

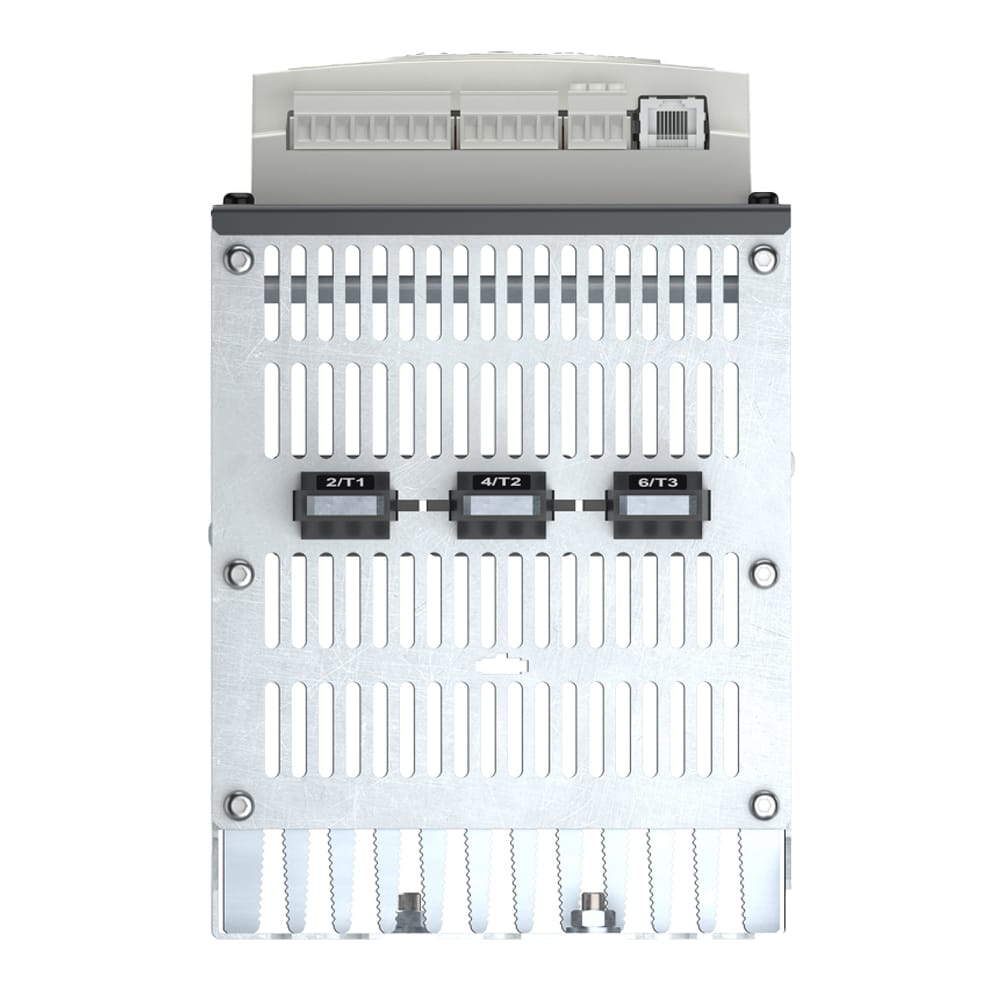

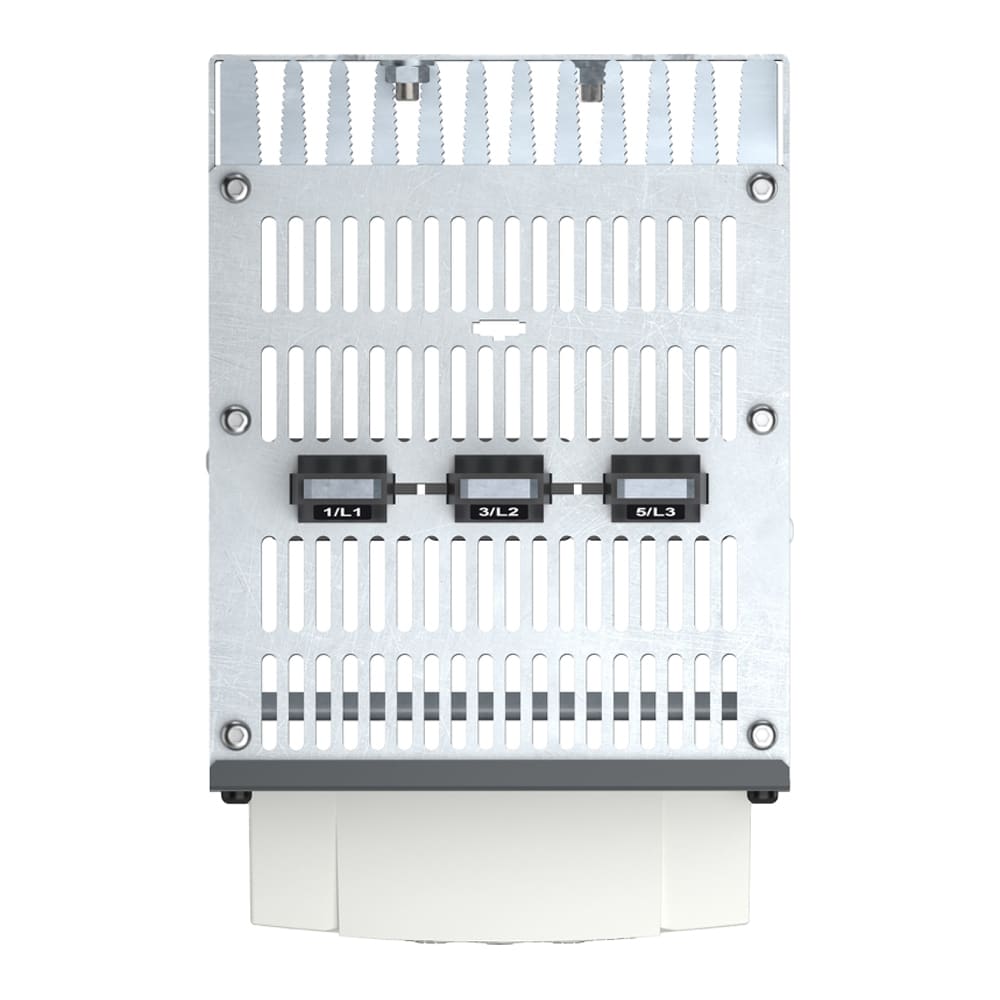

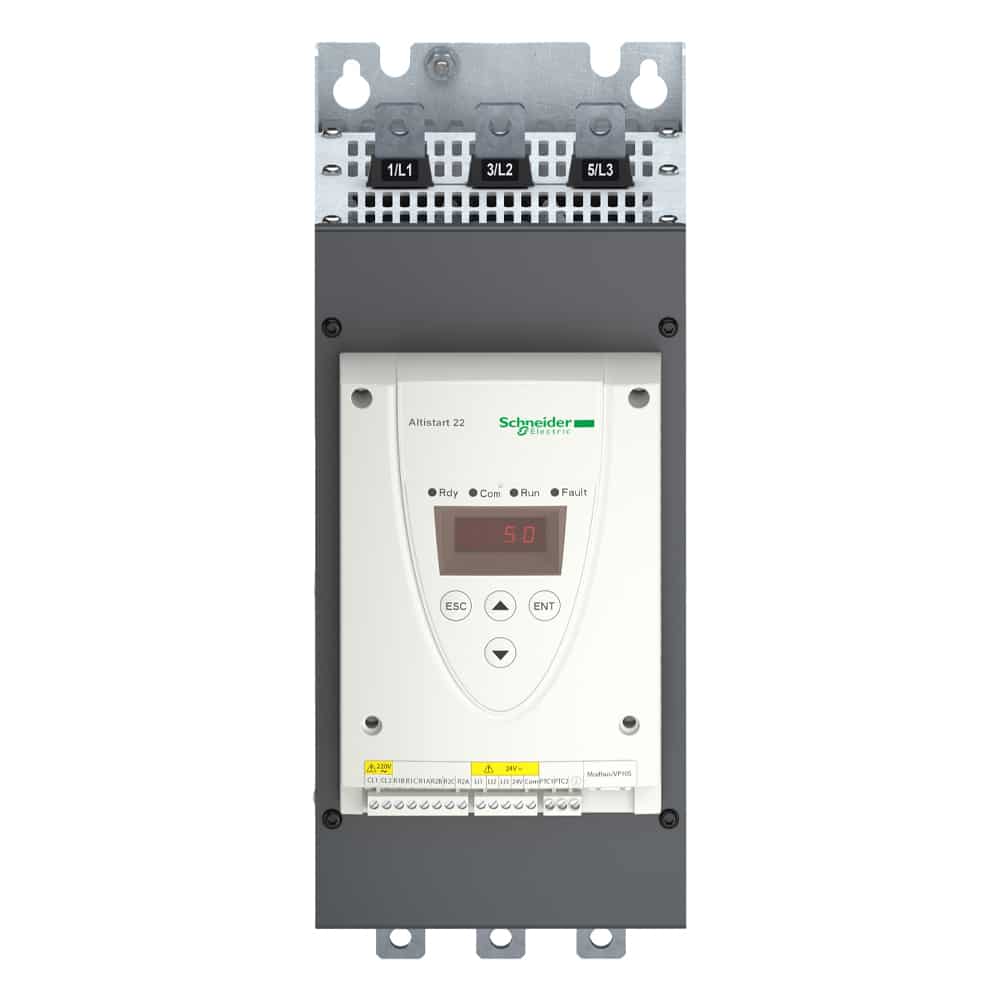

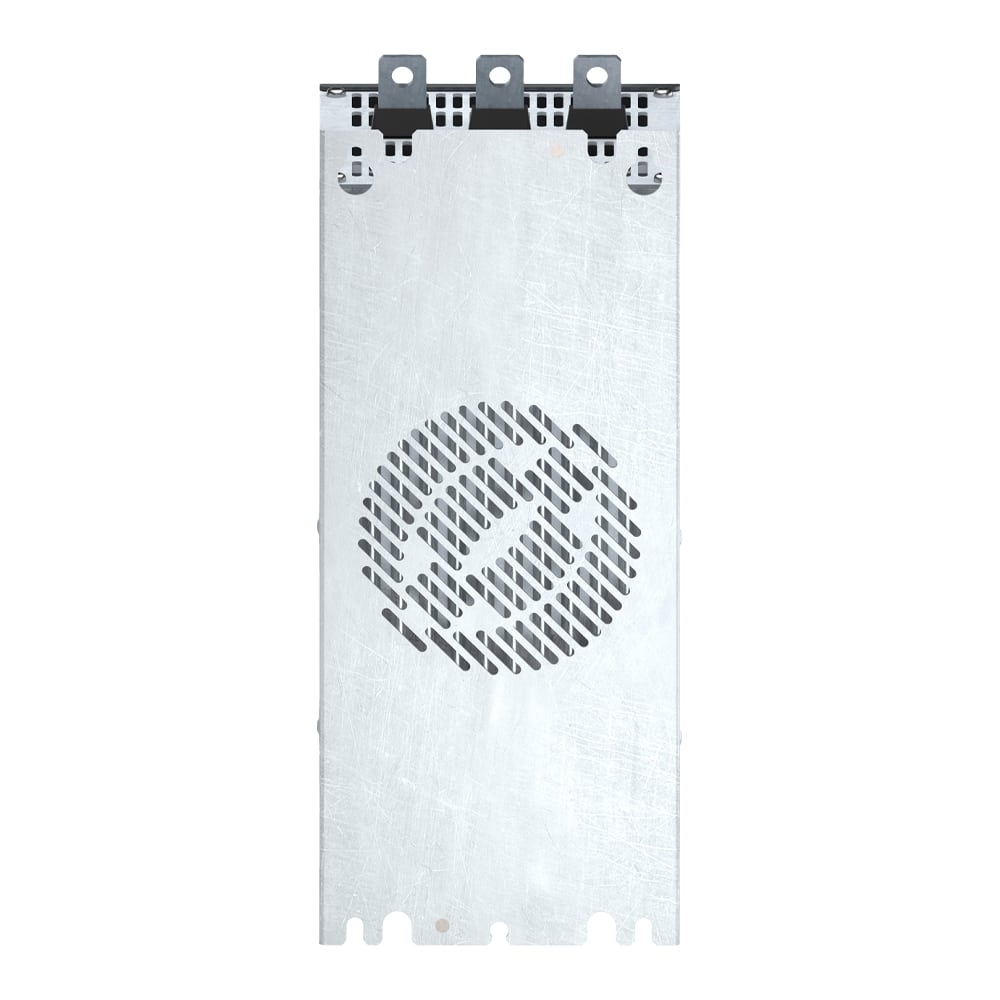

سافت استارتر تکفاز (45kW) سه فاز (90kW) اشنایدر ATS22C17Q

ویژگی های فنی سافت استارتر اشنایدر ATS22C17Q

• اهداف و کاربرد

سافت استارتر اشنایدر کد ATS22C17Q یکی از تجهیزات راه‌اندازی موتوری است با هدف راه‌اندازی موتورهایی که به صورت غیرسنکرون کار می‌کنند مورد استفاده قرار می‌گیرد. هدف اصلی از به کارگیری سافت استارتر در موتورهای الکتریکی شروع کار و توقف موتور به صورت نرم با افزایش یا کاهش تدریجی دور یا سرعت چرخش قسمت دوار موتور می‌باشد. این کار باعث جلوگیری از بروز جریان‌های راه‌اندازی شدید و افت ولتاژ در شبکه و سایر آسیب‌های ناشی از کلیدزنی و راه اندازی مستقیم موتورها شده و از تجهیزات حفاظتی و سایر تجهیزات مدار و شبکه محافظت می‌نماید.

این دسته از سافت استارترها در صنعت با نام کوتاه ATS22 شناخته می‌شوند که در رنج عملکردی و تولیدی Altistart 22 قابل بهره‌برداری می‌باشند. به طور اختصاصی از این سافت استارتر برای وصل به موتورها و راه‌اندازی پمپ و فن استفاده می‌شود.

• مشخصات ولتاژ و جریان و فرکانس

برای سافت استارتر ATS22C17Q ولتاژ تغذیه با مقادیر نامی 230 تا 440 ولت مشخص شده است. ولتاژ تغذیه به طور کلی برای این دستگاه از 195 ولت تا 484 ولت معین شده است.

ولتاژ مدار کنترل برای اتصال به این دستگاه در برق AC برابر 230 ولت است.

جریان نامی راه‌انداز در این وسیله برابر 170 آمپر است. این جریان برای اتصال به خط تغذیه موتور مشخص شده است. جریان تنظیم شده برای دستگاه توسط کارخانه سازنده برابر 162 آمپر می‌باشد.

جریان خروجی نیز از 0.4 تا 1 برابر جریان نامی راه‌انداز قابل تنظیم است.

فرکانس تغذیه این وسیله در شبکه‌های مختلف 50 تا 60 هرتز است. حداقل فرکانس قابل اعمال 45 و حداکثر مقدار آن 66 هرتز برای این دستگاه می‌باشد.

• مشخصات توان موتور

سافت استارتر اشنایدر کد ATS22C17Q با توجه به سطح ولتاژ و نوع شبکه اعم از سه‌فاز یا تکفاز بودن برای موتور‌های با توان مختلف قابل استفاده است. به طور کلی از ولتاژ 230 ولت سه‌فاز تا 440 ولت سه‌فاز برای موتورهای با توان الکتریکی 45 تا 90 کیلووات قابل استفاده هستند.

برای رنج AC-3 نیز توان موتور متصل به سافت استارتر ATS22C17Q بین 55 تا 100 کیلووات در ولتاژ 380 تا 440 ولت سه‌فاز و بین 30 تا 50 کیلووات در ولتاژ 200 تا 240 ولت سه‌فاز تقسیم شده است.

• راه‌اندازی

با توجه به اینکه راه‌اندازی موتور از لحاظ ایمنی تجهیزات که قبلا اشاره شد دارای اهمیت ویژه‌ای است، نوع راه‌اندازی و پارامترها و کمیت‌های مرتبط با آن نیز قابل توجه و مهم است. از این رو در انتخاب سافت استارتر، نوع موتور، نوع شبکه و هدف و حساسیت سیستم تعیین کننده خواهد بود.

مواردی از قبیل نوع راه‌اندازی، گشتاور راه‌اندازی، و زمان راه‌اندازی دارای اهمیت ویژه‌ای در انتخاب سافت استارتر هستند. پارامتر‌های گفته شده برای توقف موتور نیز مورد توجه قرار می‌گیرند.

نوع راه‌اندازی سافت استارتر اشنایدر کد ATS22C17Q به روش کنترل گشتاور می‌باشد. کنترل گشتاور با اعمال تغییرات در فرکانس و ولتاژ صورت می‌گیرد.

گشتاور راه‌اندازی موتور هنگام راه‌اندازی با این سافت استارتر بین 30 تا 80 درصد گشتاور راه‌ندازی مستقیم آن خواهد بود.

• ورودی و خروجی

این سافت استارتر برای راه اندازی دارای وروردی‌ها و خروجی‌‎های مجزایی است که هر کدام در رنج خاصی مورد بهره برداری قرار می‌گیرند.

این دستگاه دارای 3 ورودی مجزا با ولتاژ ورودی منطقی از 24 تا 30 ولت و 2 خروجی مجزای رله‌ای است.

خروجی‌های این دستگاه برای عملکردهای مختلفی پاسخگو می‌باشد. عملکردهایی نظیر اجرا، آلارم، تحریک، توقف، عدم توقف، راه اندازی و آماده به کار.

• حفاظت

سافت استارتر اشناید کد ATS22C17Q برای حفاظت از موتور و خط تغذیه دارای قابلیت‌های مختلفی است. این حفاظت به دو نوع حفاظت حرارتی برای موتور و راه انداز و حفاظت خط در مقابل بروز خطاهای فاز تقسیم می‌شود.

• شرایط محیطی

برای حفاظت دستگاه سافت استارتر ATS22C17Q درجه حفاظت آن در برابر نفوذ ذرات ریز مانند گرد و غبار و رطوبت با مشخصه IP00 نشان داده می‌شود.

رطوبت نسبی محیط پیرامون این دستگاه باید بین 0 تا 95 درصد بوده و شرایط عدم تراکم رطوبت یا عدم چکیدن آب روی دستگاه فراهم شده باشد.

دمای مناسب محیط برای شرایط عملیاتی و بهره‌برداری سافت استارتر ATS22C17Q بین 10- درجه تا 60 درجه سانتی‌گراد و دمای مناسب برای نگهداری یا انبار این وسیله 25- تا 70 درجه سانتی‌گراد می‌باشد.

مقاومت در برابر ارتعاشات و ضربات وارده نیز از دیگر مزایای این نوع سافت استارتر می‌باشد که در بالا بردن قابلیت اطمینان موثر خواهد بود.
