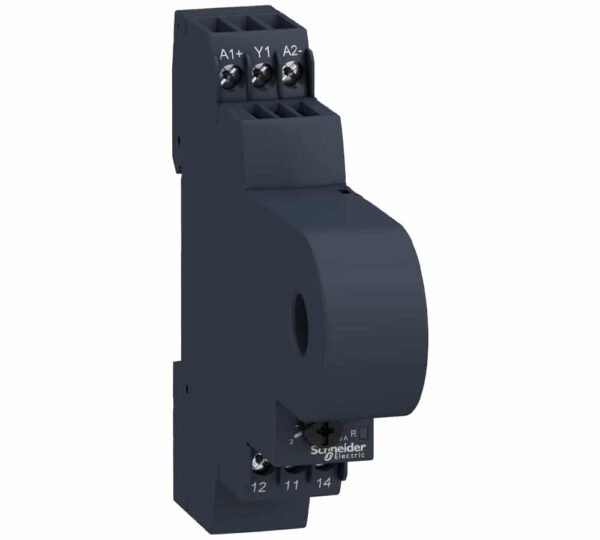

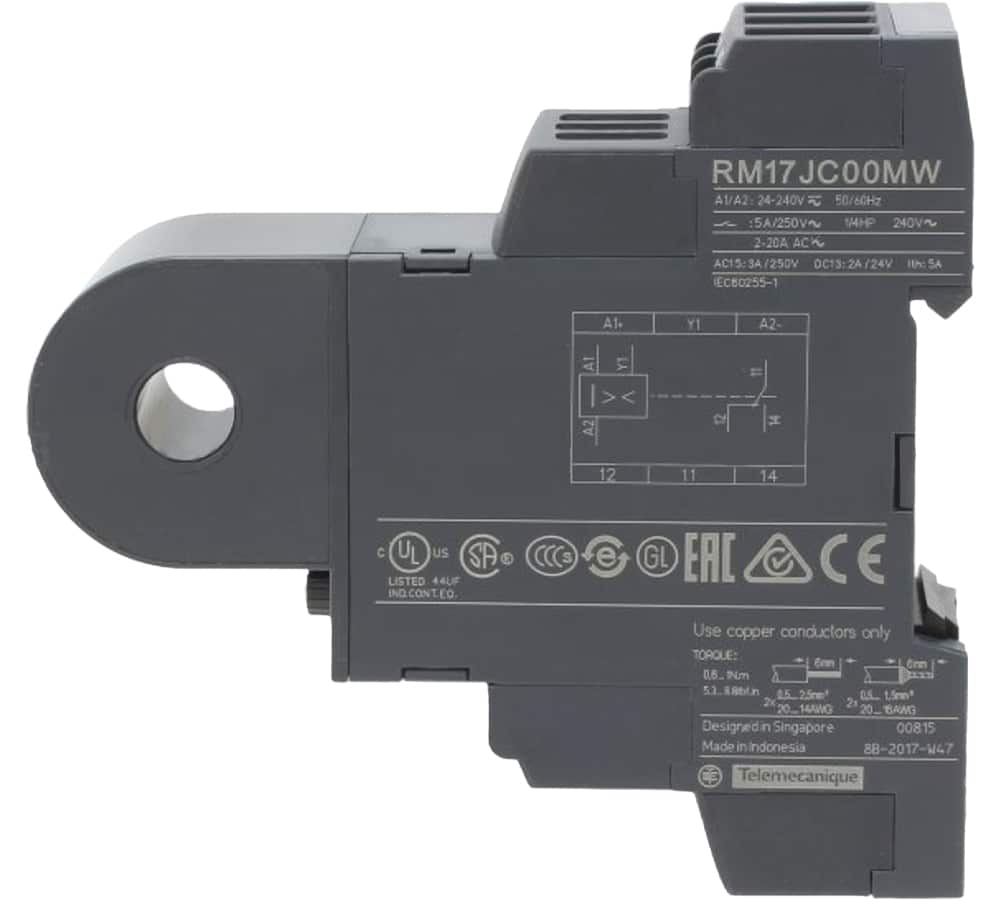

رله کنترل بار 2 الی 20 آمپر اشنایدر RM17JC00MW

ویژگی‌های فنی رله کنترل بار اشنایدر کد RM17JC00MW

• اهداف و کاربرد

رله کنترل بار اشنایدر کد RM17JC00MW از دسته تجهیزات در رنج هارمونی اشنایدر است که امکان نظارت بر کنترل جریان در شبکه های سه فاز را فراهم می کند. این رله کنترل جریان سه فاز مدولار برای نظارت بر مقادیر الکتریکی در تابلوهای کنترل صنعتی و ساختمانی ایده آل است. از این رله کنترل بار برای انواع گسترده ای از کاربردهای اتوماسیون صنعتی مانند بالابر، بسته بندی، بالابر، نساجی، آب و سایر صنایع مرتبط استفاده می‌شود.

این وسیله که با نام RM17JC در صنعت شناخته می‌شود یکی از باریک‌ترین مدل‌های موجود است و جریان عبوری از مدار را که توسط بار یا مصرف کننده کشیده می‌شود کنترل کرده و هر گونه اضافه جریان تشخیص می‌دهد.

• مشخصات ولتاژ و جریان

ولتاژ تغذیه رله کنترل بار اشنایدر RM17JC00MW در برق AC و DC بین 20.4 تا 264 ولت مشخص شده است. این وسیله قادر به تحمل ولتاژ سوئیچینگ حداکثر تا 250 ولت می‌باشد. ولتاژ عایقی نامی نیز برای این وسیله 400 ولت تعیین شده است.

جریان سوئیچینگ حداقل 10 میلی‌آمپر و حداکثر 5 آمپر نیز برای این رله عنوان شده است. جریان خروجی نامی این رله نیز 5 آمپر است.

جریان ورودی این رله نیز 100 آمپر تا 300 آمپر است.

جریان قابل اندازه‌گیری برای این وسیله از 2 تا 20 آمپر در برق AC بوده و آستانه قطع دستگاه نیز از 10 درصد جریان نامی تا 100 درصد جریان نامی بر روی دستگاه قابل تنظیم می‌باشد.

• هیسترزیس

یکی از مهم‌ترین مواردی که در صنعت و شبکه مورد توجه قرار می‌گیرد هیسترزیس است. هیسترزیس عبارت است از تعیین میزان واکنش یک وسیله الکترونیکی به متغیر مورد سنجش که بر اساس بیشترین تغییرات پارامتر یا کمیت مورد نظر مشخص می‌شود.

در رله کنترل بار اشنایدر کد RM17JC00MW این پارامتر نیز لحاظ شده است. تنظیم هیسترزیس در 15  درصد میزان آستانه قطع امکان پذیر می‌باشد.

• نشانگرها و سیگنال‌های بصری

رله کنترل بار RM17JC00MW برای مشخص کردن وضعیت‌های مختلف خود از سیگنال‌دهی بصری نیز بهره می‌برد. نشانگر‌های LED روی این وسیله در دو حالت وضعیت‌های مختلف را نمایش می‌دهند.

روشن بودن دستگاه با چراغ LED سبز و وصل بودن رله نیز با LED زرد قابل تشخیص است.

• دوام

دوام این رله کنترل بار از دو نظر مشخص شده است. دوام الکتریکی و دوام مکانیکی.

از نظر الکتریکی این وسیله تا 100 هزار سیکل قابل استفاده بوده و هیچ گونه آسیبی نخواهد دید.

دوام مکانیکی آن نیز تا 30 میلیون سیکل توسط شرکت اشنایدر تضمین شده است.

• شرایط محیطی

رله کنترل بار اشنایدر کد RM17JC00MW برای اینکه در حداکثر راندمان خود قرار بگیرد مستلزم به کارگیری در شرایط دمایی مناسب و مشخص شده از سوی شرکت سازنده است.

دمای مناسب محیط برای نگهداری یا انبار کردن این وسیله بین 40- تا 70 درجه سانتی‌گراد و دمای مناسب برای کار یا بهره‌برداری آن نیز از 20- تا 50 درجه سانتی‌گراد تعیین شده است.

این وسیله در برابر نفوذ ذرات ریز مانند رطوبت و گرد خاک نیز در درجه IP20 برای ترمینال‌ها و IP30 برای قاب یا بدنه محافظت شده است.

علاوه بر موارد فوق طبق استانداردهای مختلفی حفاظت در برابر ارتعاشات، ضربات و سایر عوامل محیطی برای این دستگاه تامین شده است.
