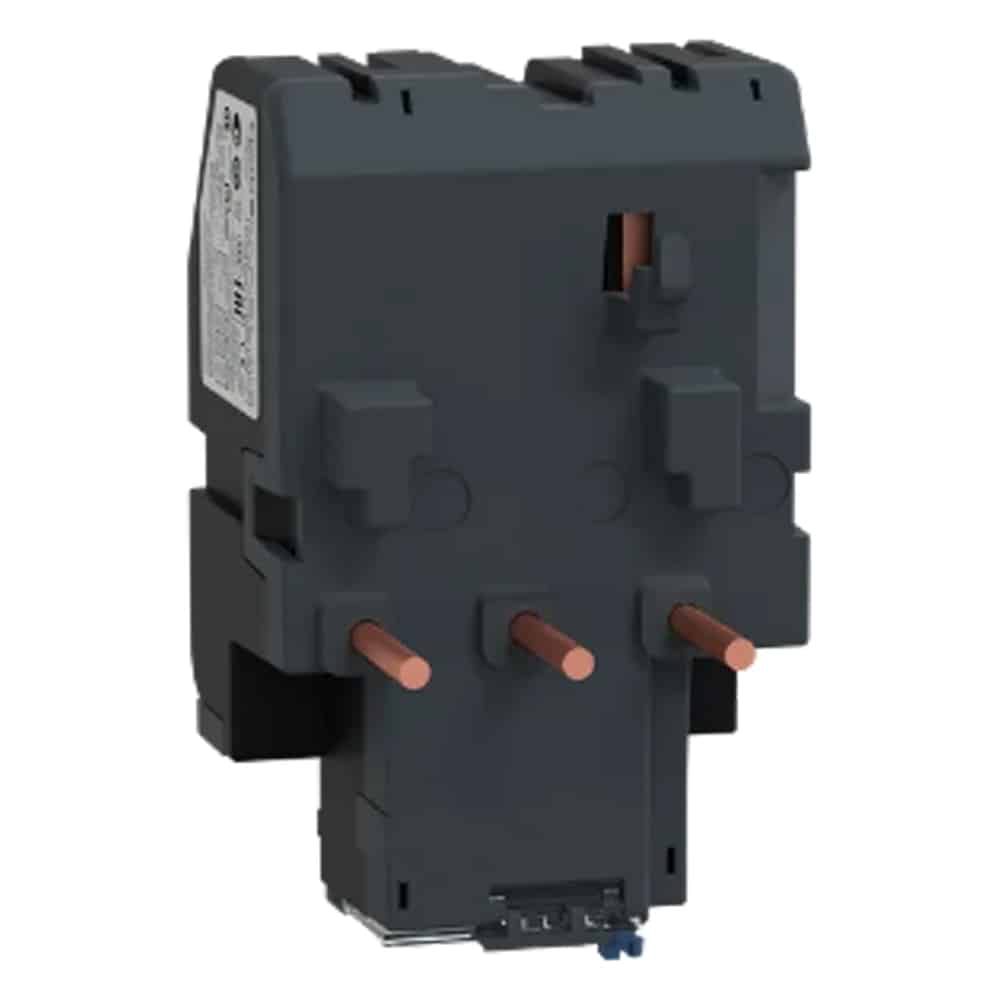

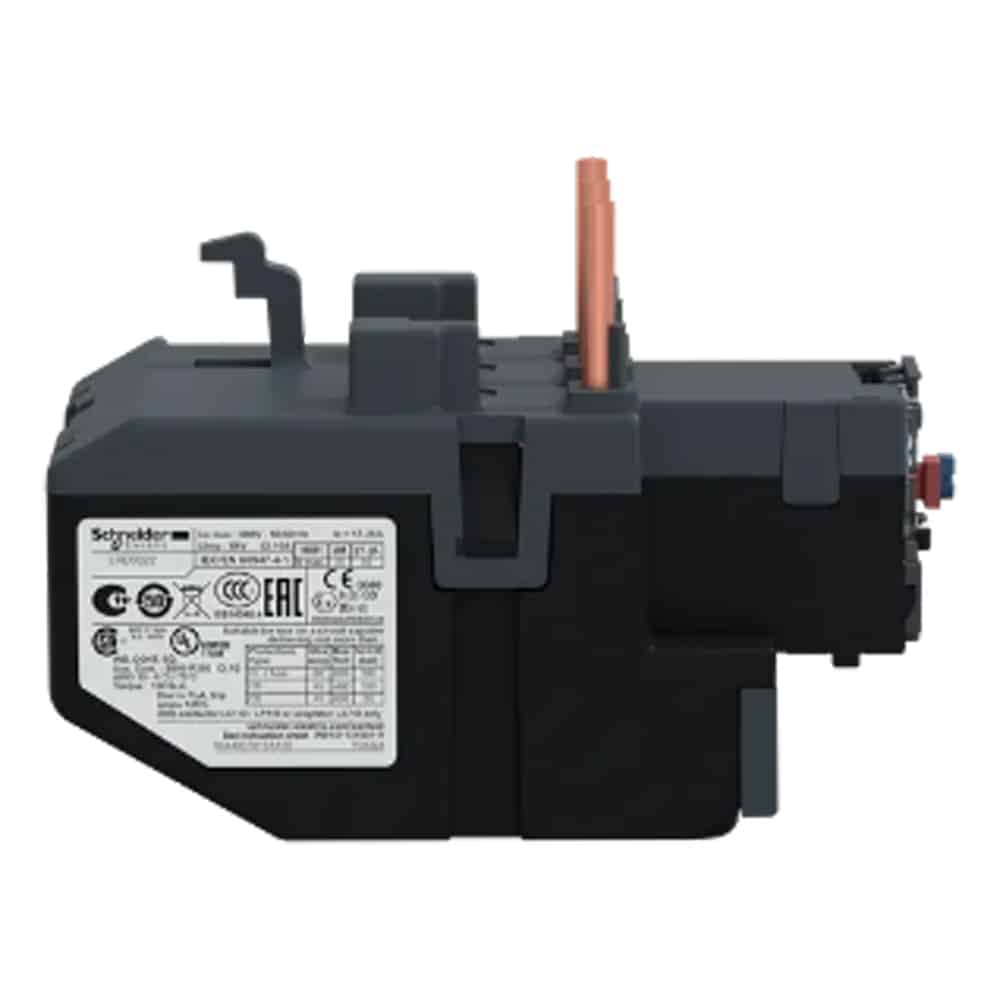

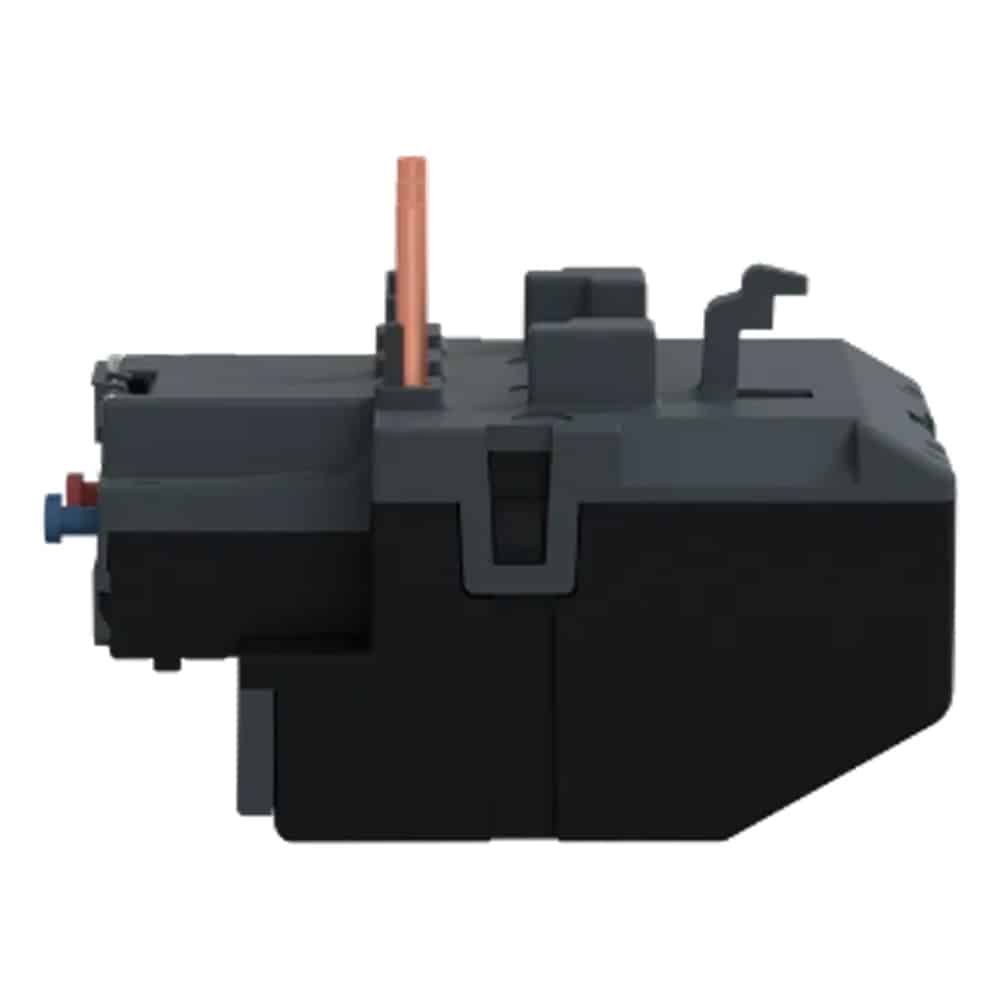

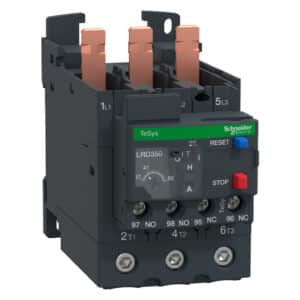

بی متال 17 الی 25 آمپر اشنایدر LRD3322

ویژگی‌های فنی بی‌متال اشنایدر  کد LRD3322

• اهداف و کاربرد

بی‌متال برند اشنایدر کد LRD3322 یکی از انواع بی‌متال‌هایی است که برای حفاظت در مدارهای فشار ضعیف و فشار متوسط به کار گرفته می‌شود. این وسیله با نام اختصاری LRD شناخته می‌شود. این وسیله یک رله تفاضلی یا دیفرانسیل حرارتی است که بر مبنای افزایش حرارت دو فلز غیر هم جنس با ضرایب انبساط مختلف عمل می‌کند. این وسیله در رنج تولیدی  TeSys و TeSys Deca قرار دارد.

کاربرد اختصاصی این بی‌متال تامین حفاظت اضافه بار موتورهای 9 تا 11 کیلووات است.

این بی‌متال در شبکه‌های AC و DC قابل استفاده بوده و در مدارهای کنترل و توزیع به کار گرفته می‌شود.

• مشخصات ولتاژ

بی‌متال برند اشنایدر کد LRD3322 در شبکه متناوب (AC) و مستقیم (DC) به کار گرفته شده و متناسب با فرکانس شبکه 0 تا 400 هرتز طراحی و ساخته می‌شود. ولتاژ نامی عملیاتی این وسیله 690 ولت با همین فرکانس در مدارهای قدرت می‌باشد.

این وسیله با ولتاژ عایق نامی 600 ولت تا 1000 ولت در شبکه برق متناوب تولید می‌شود. به این معنی که تا این مقدار ولتاژ، شکست عایقی در این وسیله اتفاق نمی‌افتد. همچنین بی‌متال LRD3322 قابلیت تحمل ولتاژ ضربه نامی تا 6 کیلوولت را دارد. (ولتاژ ضربه حداکثر ولتاژ غیر عادی‌ای است که به صورت یک پالس یا لحظه‌ای در اثر عواملی مانند صاعقه و … به تجهیزات الکتریکی وارد شده و تجهیزات الکتریکی بدون آسیب دیدن قادر به کار کردن در آن هستند).

• مشخصات جریان

بی‌متال اشنایدر کد LRD3322 در محدوده جریان حرارتی 17 تا 25 آمپر قابل بهره‌برداری است. این جریان حرارتی که بی‌متال باید موتور را در مقابل آن حفاظت نماید، به وسیله پیچ تنظیم بر روی بدنه دستگاه قابل تنظیم می‌باشد. جریان مجاز این وسیله در شبکه متناوب و در ولتاژ 500 ولت برابر 0.72 آمپر و در برق مستقیم و ولتاژ 440 ولت برابر 0.06 آمپر است. این مقادیر برای مدار فرمان برقرار است.

جریان حرارتی هوای آزاد معمولی در این بی‌متال برای مدار فرمان برابر 5 آمپر می‌باشد.

• مکانیزم کنترل

بی‌متال اشنایدر کد LRD3322 دارای امکانات کنترلی برای حالت‌های مختلفی است که در هنگام عملکرد آن مورد نیاز است.

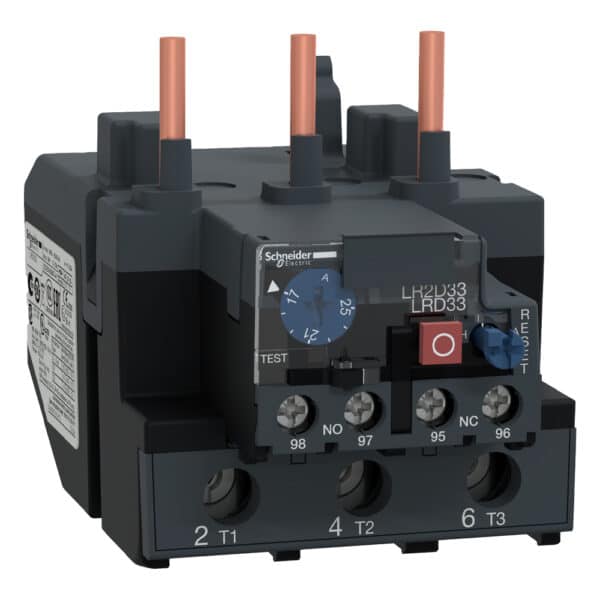

این وسیله دارای دو عدد پوش‌باتن برای انجام اعمال کنترلی نظیر ریست کردن و متوقف کردن آن است.

پوش باتن قرمز رنگ برای توقف (استوپ) و پوش باتن آبی رنگ برای ریست کردن بی‌متال مورد استفاده قرار می‌گیرند.

• سازگاری

بی‌متال اشنایدر کد LRD3322 با محصولات هم رنج خود که از نظر ولتاژ و سطح عایقی متناسب هستند سازگار است. این وسیله با کنتاتورهای اشنایدر نام برده در ردیف زیر قابل استفاده و بهره‌برداری می‌باشد.

LC1D80
LC1D95

• اتصالات و نصب

بی‌متال اشنایدر کد LRD3322 را در تابلوهای برق می‌توان بر روی ریل یا پلیت نصب کرد. نصب این وسیله بر روی تکیه‌گاه‌های گفته شده به وسیله لوازم خاصی که با بدنه و طراحی بی‌متال متناسب است انجام می‌گیرد.

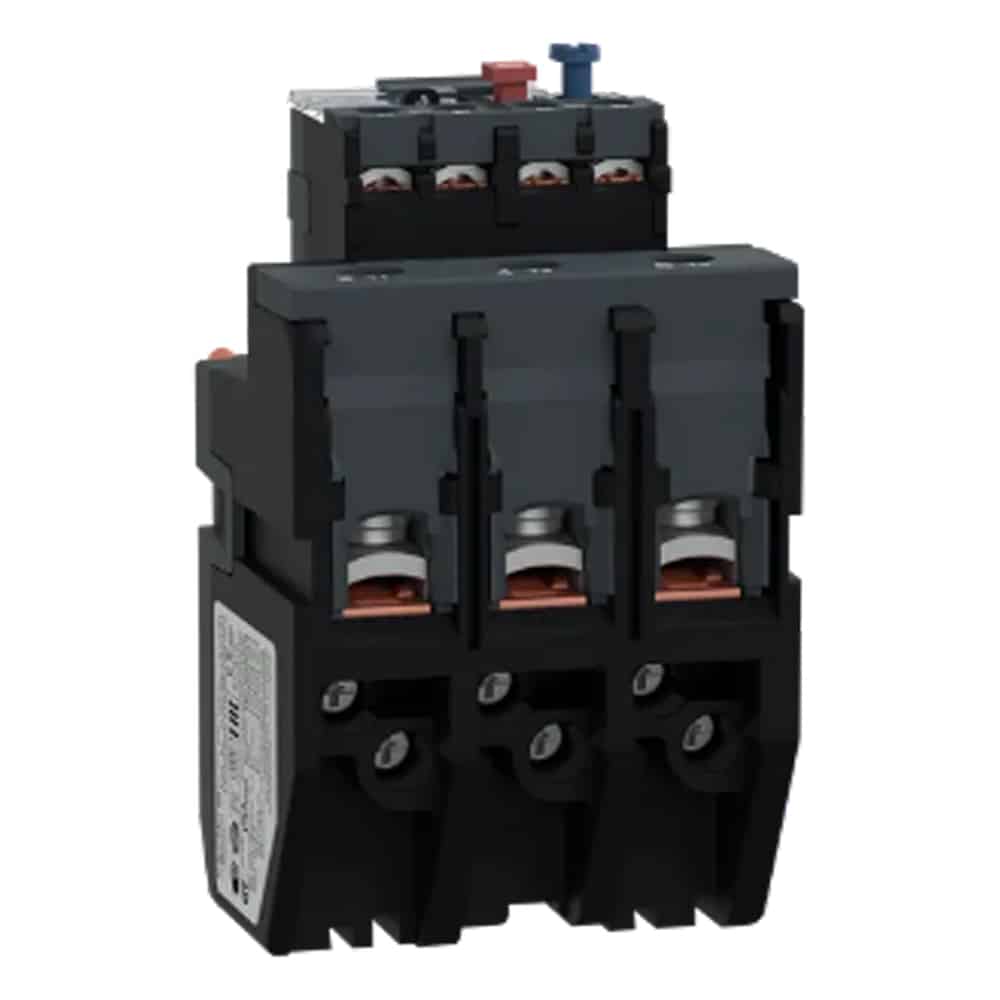

اتصالات این بی‌متال با سیم‌ها و خروجی‌ها به واسطه ترمینال‌های گیره پیچی انجام می‌گیرد. در مدار قدرت و مدار فرمان که سطح مقطع سیم‌های استفاده شده متفاوت است از ترمینال‌های سایزهای متفاوت و متناسب با سیم‌ها استفاده می‌شود. علاوه بر این، سایز ترمینال‌ها بر اساس نوع سیم اعم از سیم‌های افشان یا نرم یا سیم‌های لاکی و سخت و وجود یا عدم وجود سرسیم یا سرکابل نیز انتخاب می‌شود.

اطلاعات دقیق سایز سیم و ترمینال‌های مناسب برای این بی‌متال در دیتاشیت یا مشخصات محصول قابل مشاهده است.

• شرایط محیطی

بی‌متال اشنایدر کد LRD3322 از نظر حفاظت در برابر نفوذ ذرات ریز، گرد و غبار و رطوبت در درجه حفاظتی IP20 تامین شده است.

محدوده دمای عملیاتی این وسیله بین 20- درجه و 60+ درجه سانتی‌گراد و محدوده دمای محیط برای نگهداری آن بین 60- تا 70+ درجه سانتی‌گراد تعیین شده است.
